Русский
Ru-7

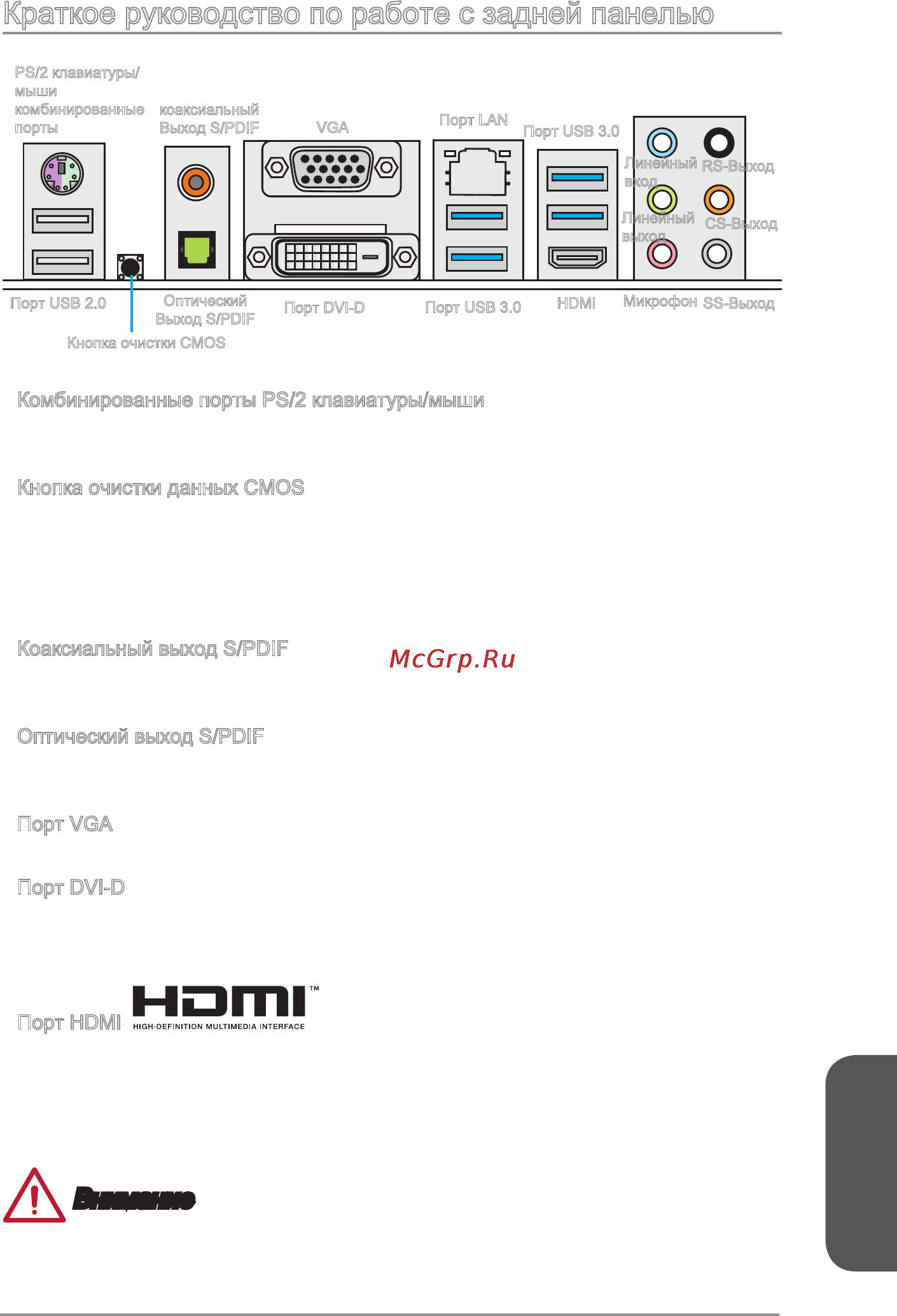

Краткое руководство по работе с задней панелью
Комбинированные порты PS/2 клавиатуры/мыши
Комбинированный разъем DIN PS/2
®
для подключения мыши/клавиатуры с
интерфейсом PS/2
®
.
Кнопка очистки данных CMOS
На плате установлена CMOS-память с питанием от внешней батареи, хранящая
данные о конфигурации системы. С помощью памяти CMOS операционная
система (ОС) автоматически загружается каждый раз при включении. Если у вас
возникает необходимость сбросить конфигурацию системы (очистить данные
CMOS), воспользуйтесь этой кнопкой.
Коаксиальный выход S/PDIF
Разъем S/PDIF (цифровой интерфейс Sony/Philips) предназначен для передачи
цифрового аудио на внешние громкоговорители через коаксиальный кабель.
Оптический выход S/PDIF
Разъем S/PDIF (цифровой интерфейс Sony/Philips) предназначен для передачи
цифрового аудио на внешние громкоговорители через оптоволоконный кабель.
Порт VGA
Разъем DB15 гнездового типа для подключения монитора.
Порт DVI-D
Разъем DVI-D (цифровой видеоинтерфейс) подключается к ЖК или ЭЛТ
монитору с помощью переходника. Подробную информацию о подключении
монитора см. в руководстве к монитору.
Порт HDMI
Мультимедийный интерфейс высокой четкости (HDMI) представляет собой
полностью цифровой аудио- видеоинтерфейс, позволяющий передавать
несжатые потоки данных. Интерфейс HDMI обеспечивает передачу ТВ-сигнала
по одному кабелю в любом формате, включая телевидение стандартной,
повышенной и высокой четкости, а также многоканальный цифровой звук.
Внимание
Данная платформа поддерживает функцию dual-display(два дисплея)/ triple-
display (три дисплея) с помощью портов вывода интегрированной графики.
▶
▶
▶
▶
▶
▶
▶
Оптический
Выход S/PDIF
Линейный
вход
Линейный
выход
Микрофон
RS-Выход
CS-Выход
SS-Выход
Порт USB 3.0
Кнопка очистки CMOS
Порт LAN
PS/2 клавиатуры/
мыши
комбинированные
порты
Порт USB 2.0
Порт DVI-D
HDMI
Порт USB 3.0
VGA
коаксиальный
Выход S/PDIF
