Русский
Ru-32

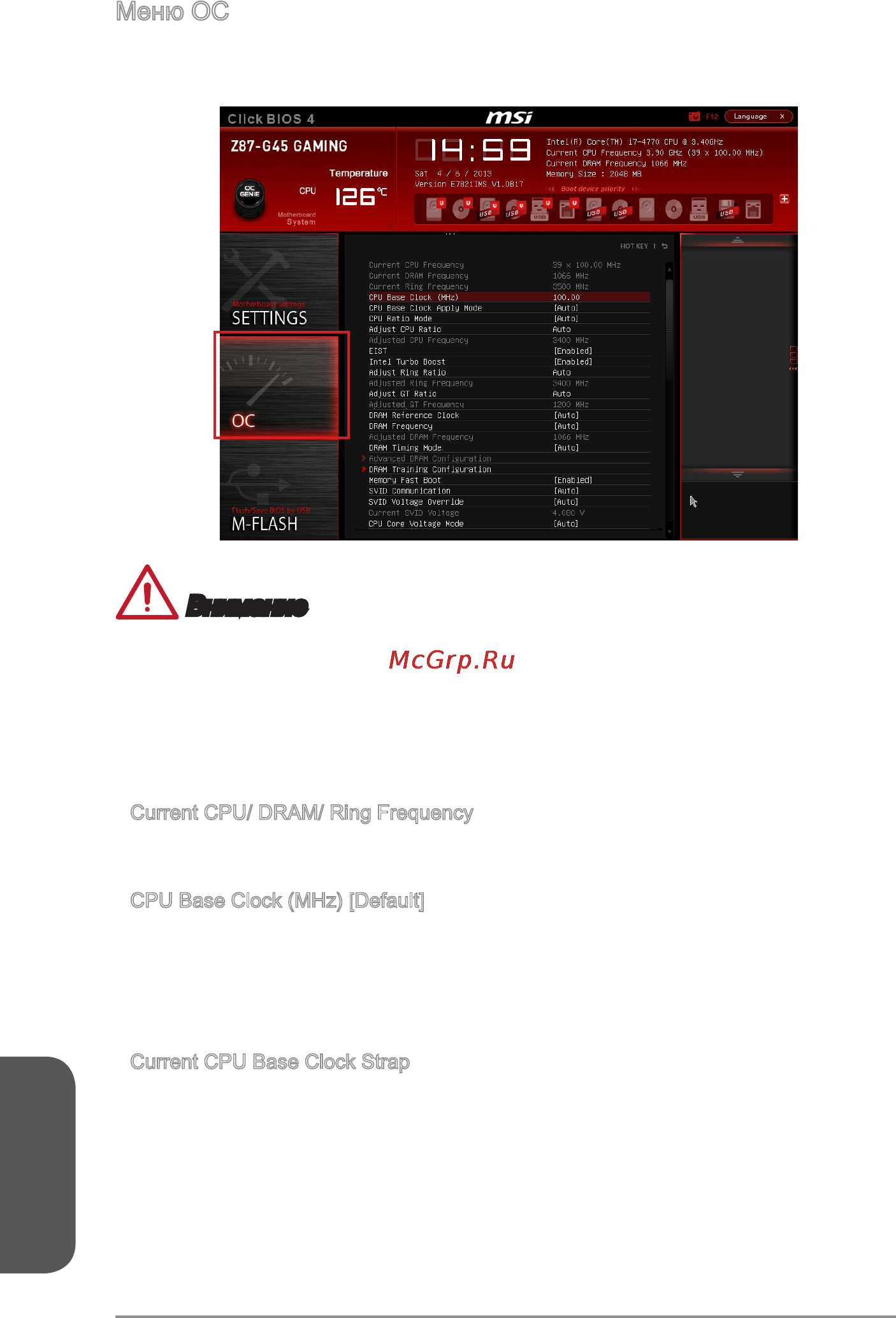

Меню OC
Данное меню предназначено для опытных пользователей и предоставляет
возможности для "разгона" системы.
Внимание
Разгонять ПК вручную рекомендуется только опытным пользователям.
Производитель не гарантирует успешность разгона. Неправильное
выполнение разгона может привести к аннулированию гарантии и серьезному
повреждению оборудования.
Неопытным пользователям, рекомендуется использовать OC Genie.
Current CPU/ DRAM/ Ring Frequency
Эти элементы показывают текущие частоты установленного процессора, памяти
и шины Ring. Эти значения нельзя изменять.
CPU Base Clock (MHz) [Default]
Установка базовой тактовой частоты ЦП. Изменение этого параметра
обеспечивает возможность «разгона» ЦП. Обращаем ваше внимание на то,
что компания не гарантирует успешность выполнения разгона и стабильность
системы. Этот пункт появляется, когда установленный процессор поддерживает
данную функцию.
Current CPU Base Clock Strap
Показывает полосу текущей базовой частоты. Это значение нельзя изменять.
Изменение данного пункта возможно только в том случае, если процессор
поддерживает данную функцию.
•
•
•
▶
▶
▶
