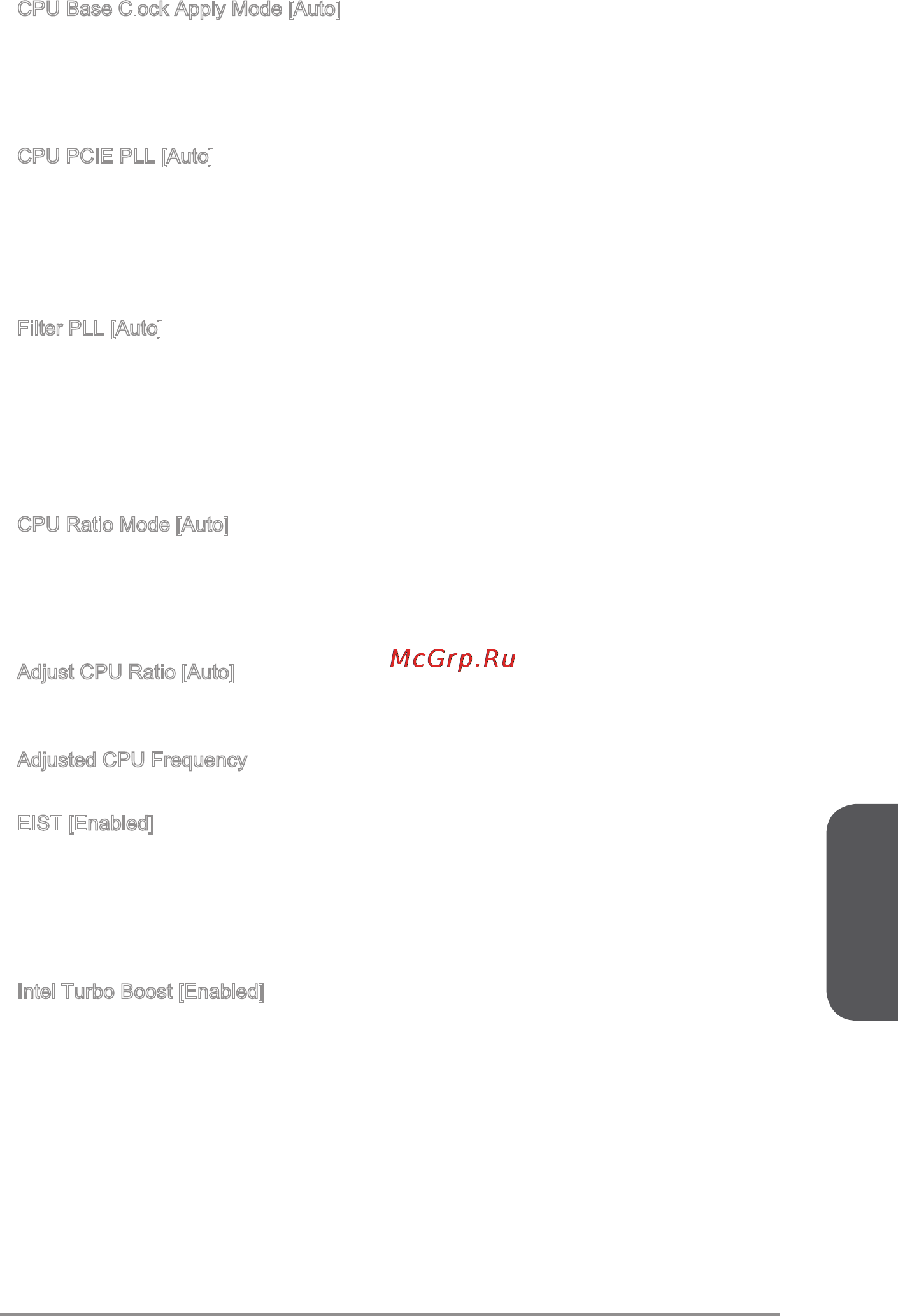

MSI z87-g45 gaming [127/190] Français
![MSI z87-g45 gaming [127/190] Français](/views2/1174305/page127/bg7f.png)
Français
Fr-33
CPU Base Clock Apply Mode [Auto]
Dénit le mode d’application pour le base clock CPU ajusté.
[Auto] Ce réglage sera conguré automatiquement par le BIOS.
[Next Boot] Le CPU adoptera le base clock paramétré après le démarrage.
[Immediate] Le CPU adoptera immédiatement le base clock paramétré.
CPU PCIE PLL [Auto]
Choisit un mode PLL (Phase Lock Loop) CPU PCIe. Ce menu apparaît si le CPU in-
stallé prend ce réglage en charge.
[Auto] Ce réglage sera conguré automatiquement par le BIOS.
[LC PLL] Active LC PLL pour l'utilisation normale.
[SB PLL] Active SB PLL pour l'overclocking extrême.
Filter PLL [Auto]
Active ou désactiver le ltre PLL pour le CPU. Ce menu apparaît si le CPU prend ce
réglage en charge.
[Auto] Ce réglage sera conguré automatiquement par le BIOS.
[Enabled] Fournit une large gamme de base clock pour l’overclocking lorsque base
clock strap est réglé à une valeur plus élevée.
[Disabled] Fournit la gamme de base clock normale.
CPU Ratio Mode [Auto]
Choisit le mode d'opération CPU Ratio.
[Auto] Ce réglage sera conguré automatiquement par le BIOS.
[Fixed Mode] Fixer le ratio CPU.
[Dynamic Mode] CPU ratio sera dynamiquement modié selon le charge du CPU.
Adjust CPU Ratio [Auto]
Dénit le ratio CPU qui sert à déterminer la vitesse d'horloge CPU. Ce menu peut être
modié uniquement si le CPU prend cette fonction en charge.
Adjusted CPU Frequency
Montre la fréquence ajustée du CPU. En lecture seule.
EIST [Enabled]
Active ou désactive Enhanced Intel
®
SpeedStep Technology.
[Enabled] Active le EIST d’ajuster dynamiquement la tension du CPU et la fréquence
du cœur. Cela diminue la consommation d’énergie et la production de
chaleur en moyenne.
[Disabled] Désactive EIST.
Intel Turbo Boost [Enabled]
Active ou désactive Intel
®
Turbo Boost. Ce menu peut être modié uniquement si le
CPU installé prend cette fonction en charge.
[Enabled] Active la fonction d'augmenter automatiquement les performances du
CPU, supérieures à la spécication nominale lorsque le système exige
un état de performance de plus élevée.
[Disabled] Désactive cette fonction.
▶
▶
▶
▶
▶
▶
▶
▶
