MSI z87-g45 gaming [139/190] Краткое руководство по разъемам
![MSI z87-g45 gaming [139/190] Краткое руководство по разъемам](/views2/1174305/page139/bg8b.png)
Русский
Ru-5

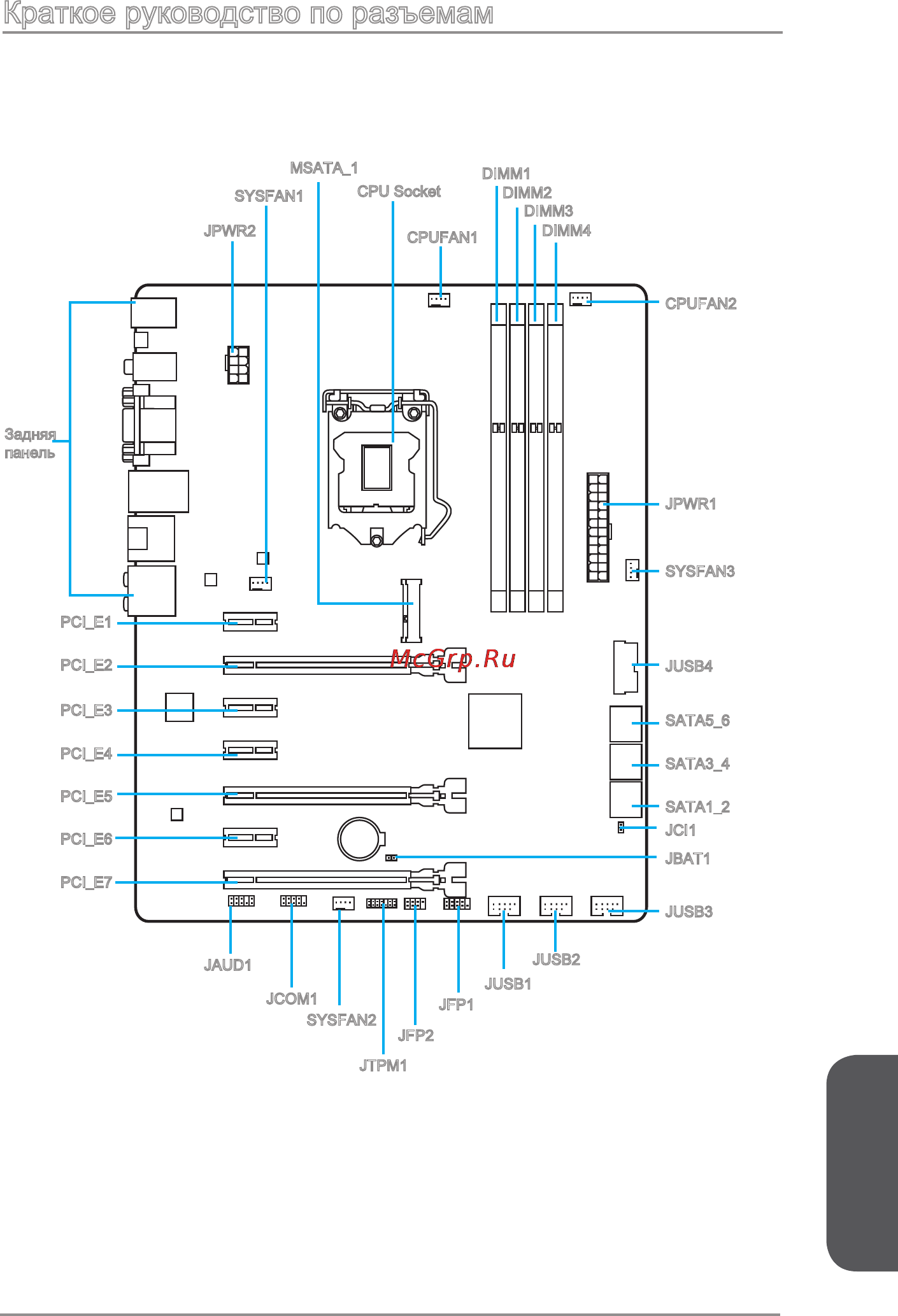

Краткое руководство по разъемам
CPUFAN2
JFP1
JUSB3
JAUD1
JCI1
PCI_E1
PCI_E2
PCI_E3
PCI_E4
DIMM2
DIMM1
DIMM3
DIMM4
JTPM1
JUSB1
JUSB2
JFP2
PCI_E5
PCI_E6
PCI_E7
JCOM1
JPWR1
SYSFAN3
JUSB4
SATA5_6
SATA3_4
SATA1_2
Задняя
панель
JBAT1
SYSFAN2
JPWR2
SYSFAN1
MSATA_1
CPU Socket
CPUFAN1
