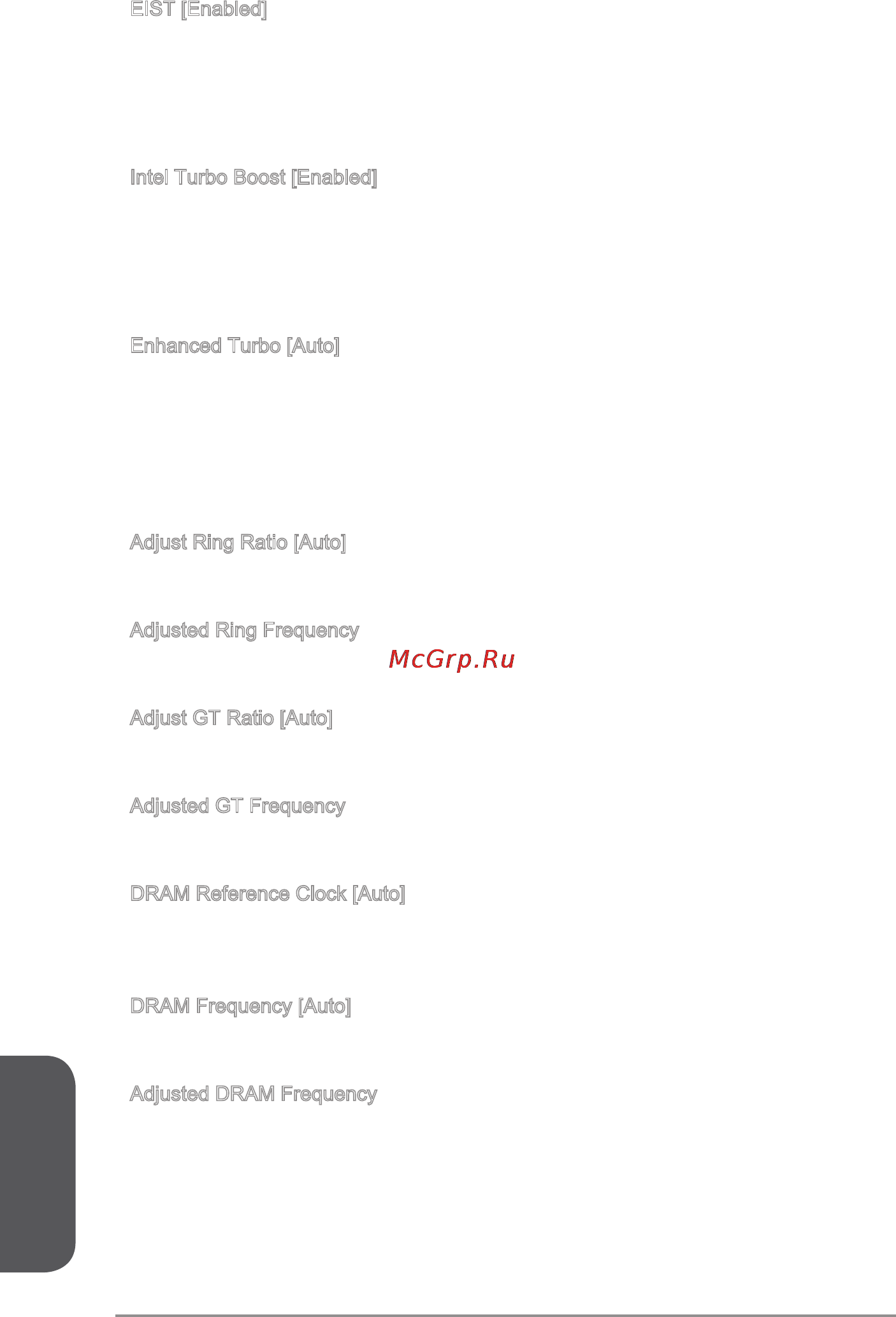

![MSI z87-g45 gaming [168/190] Русский](/views2/1174305/page168/bga8.png)
Русский
Ru-34
EIST [Enabled]
Включение или выключение технологии Enhanced Intel
®
SpeedStep.
[Enabled] Включение EIST для регулировки напряжения и частоты ядра
процессора. Этот пункт может снизить среднее энергопотребление
и тепло.
[Disabled] Выключение EIST.
Intel Turbo Boost [Enabled]
Включение или выключение Intel
®
Turbo Boost. Этот пункт появляется, когда
установленный процессор поддерживает данную функцию.
[Enabled] Включение этой функции приводит к автоматическому увеличению
производительности процессора.
[Disabled] Функция выключена.
Enhanced Turbo [Auto]
Функция Enhanced Turbo позволяет увеличивать частоту на всех ядрах
процессора.
[Auto] Этот параметр будет настроен автоматически с помощью BIOS.
[Enabled] Увеличение частоты всех процессорных ядер до максимального
значения.
[Disabled] Функция выключена.
Adjust Ring Ratio [Auto]
Установка множителя шины Ring. Диапазон допустимых значений зависит от
установленного процессора.
Adjusted Ring Frequency
Показывает скорректированную частоту шины Ring. Это значение нельзя
изменять.
Adjust GT Ratio [Auto]
Установка множителя для интегрированной графики. Диапазон допустимых
значений зависит от установленного процессора.
Adjusted GT Frequency
Показывает настроенную частоту интегрированной графики. Это значение
нельзя изменять.
DRAM Reference Clock [Auto]
Установка референсной частоты DRAM. Диапазон допустимых значений зависит
от установленного процессора. Этот пункт доступен, когда соответсвующий
процессор.
DRAM Frequency [Auto]
Установка частоты памяти (DRAM). Обратите внимание, что возможность
успешного разгона не гарантируется.
Adjusted DRAM Frequency
Показывает текущую частоту DRAM. Это значение нельзя изменять.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
