![MSI z87-g45 gaming [57/190] Anschlussübersicht](/img/pdf.png)
MSI z87-g45 gaming [57/190] Anschlussübersicht
![MSI z87-g45 gaming [57/190] Anschlussübersicht](/views2/1174305/page57/bg39.png)
Deutsch
De-5

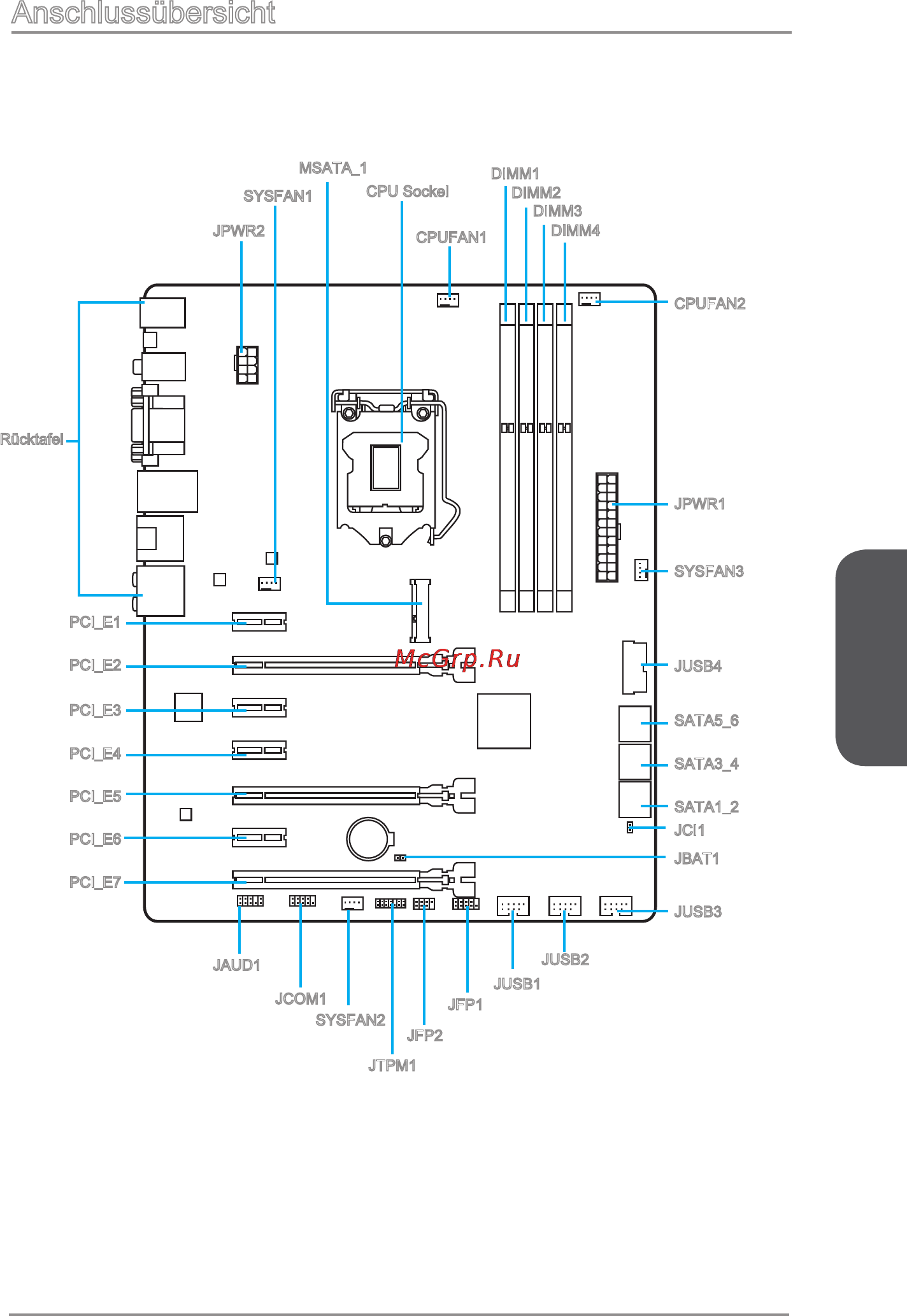

Anschlussübersicht
CPUFAN2
JFP1
JUSB3
JAUD1
JCI1
PCI_E1
PCI_E2
PCI_E3
PCI_E4
DIMM2
DIMM1
DIMM3
DIMM4
JTPM1
JUSB1
JUSB2
JFP2
PCI_E5
PCI_E6
PCI_E7
JCOM1
JPWR1
SYSFAN3
JUSB4
SATA5_6
SATA3_4
SATA1_2
Rücktafel
JBAT1
SYSFAN2
JPWR2
SYSFAN1
MSATA_1
CPU Sockel
CPUFAN1
