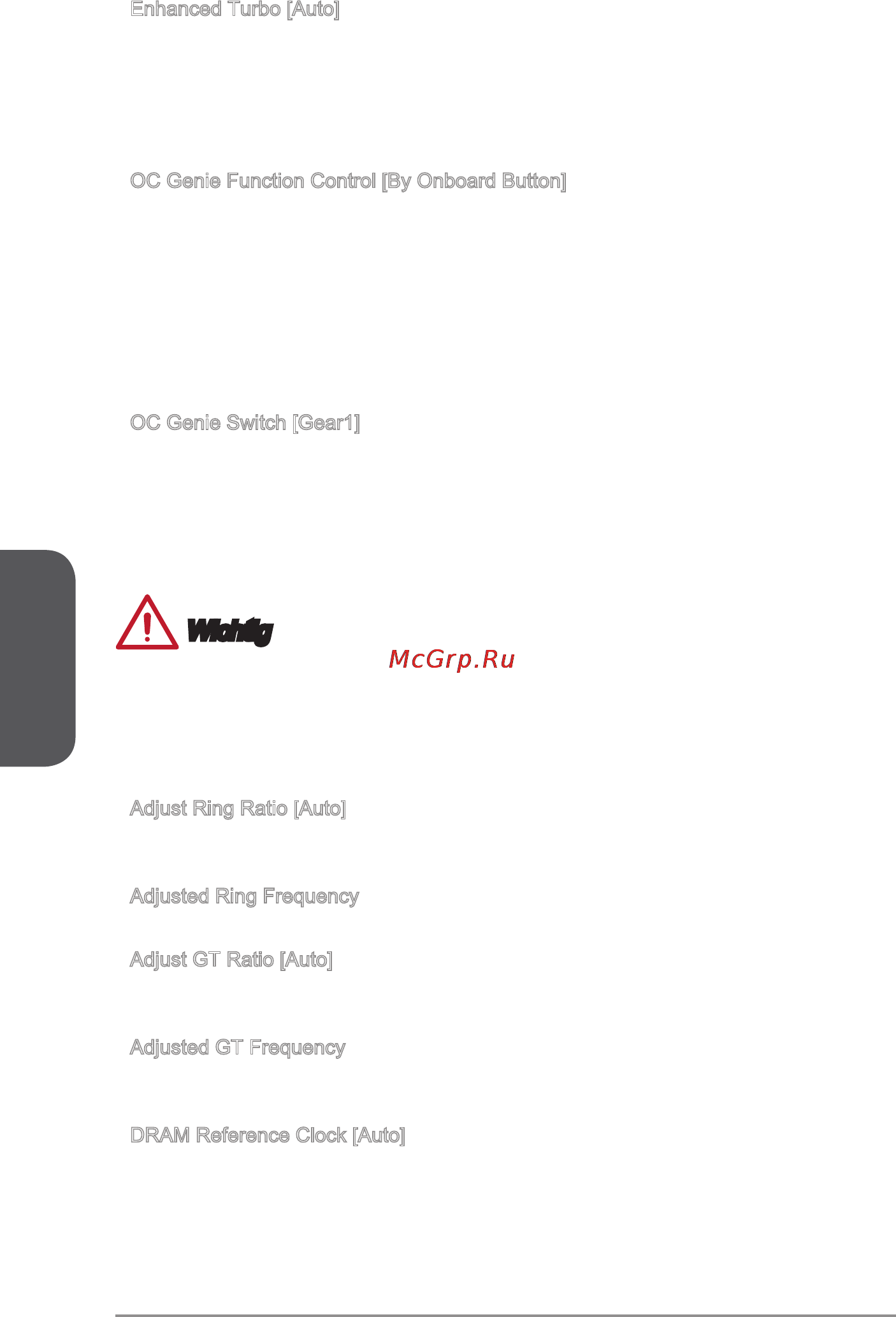

Deutsch
De-40
Enhanced Turbo [Auto]
Aktivieren oder deaktivieren Sie die Enhanced Turbo Funktion für alle CPU-Kerne die
CPU-Leistung zu erhöhen.
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[Enabled] Alle CPU-Kerne werden mit maximalem Turbo konguriert.
[Disabled] Deaktivieren Sie diese Funktion.
OC Genie Function Control [By Onboard Button]
Aktivieren Sie die OC Genie Funktion durch die virtuelle Taste im BIOS oder die
physische Taste auf dem Motherboard. Das Aktivieren der OC Genie-Funktion kann
das System mit dem von MSI optimierten Übertaktungsprol automatisch übertakten.
[By BIOS Options] Aktivieren Sie die OC Genie Funktion durch einen Klick auf
die virtuelle Taste in der linken oberen Ecke des BIOS-Setup-
Bildschirm.
[By Onboard Button] Aktivieren Sie die OC Genie Funktion durch einen Klick auf die
physischen OC Genie Taste auf dem Motherboard.
OC Genie Switch [Gear1]
Wählen Sie einen Overclocking-Prol für OC Genie-Funktion. Diese Option wird
angezeigt, wenn “OC Genie Function Control” auf [By BIOS Optionen] steht.
[Gear1] Aktivieren Sie den Wert der Gear1 Overclocking-Prols für die
Übertaktung.
[Gear2] Aktivieren Sie den Wert der Gear2 Overclocking-Prols für extreme
Übertaktungen.
Wichtig
Es wird empfohlen, keine Änderung im OC-Menü zu machen und die
Werkseinstellungen nach dem Aktivieren der OC Genie-Funktion nicht zu laden.
Im OC Genie Modus sind das BIOS-Update oder ein Clearing-CMOS unzulässig.
Diese können zum Versagen der OC Genie Funktion oder zu anderen Eekten
führen.
Adjust Ring Ratio [Auto]
Setzen Sie den Ring Ratio. Der erlaubte Wertebereich ist abhängig von der
installierten CPU.
Adjusted Ring Frequency
Zeigt die angepasste Ring Frequenz. Nur Anzeige – keine Änderung möglich.
Adjust GT Ratio [Auto]
Setzen Sie den Multiplikator der integrierten Grak. Der erlaubte Wertebereich ist
abhängig von der installierten CPU.
Adjusted GT Frequency
Zeigt die angepasste Frequenz der integrierten Grak. Nur Anzeige – keine Änderung
möglich.
DRAM Reference Clock [Auto]
Setzen Sie den DRAM-Referenztakt. Der erlaubte Wertebereich ist abhängig von
der installierten CPU. Diese Option wird angezeigt, wenn die installierte CPU diese
Einstellungen unterstützt.
▶
▶
▶
•
•
▶
▶
▶
▶
▶
