Русский
Ru-29
Переключатели
MULTI BIOS SWITCH: Переключатель Multi-BIOS Switch
Данная системная плата имеет два встроенных модуля BIOS ROM (с метками A
и B, по умолчанию используется BIOS ROM с меткой A). В случае если один из
них поврежден, у пользователя есть возможность перейти на запасной модуль
с помощью переключателя. Кроме того, оба модуля BIOS ROM не имеют
функции автоматического восстановления, поэтому перед обновлением BIOS
настоятельно рекомендуется сделать резервную копию текущей версии.
Синий
светодиод
Зеленый
светодиод
A
B
Восстановление BIOS с помощью утилиты M-Flash:
1. Убедитесь, что система выключена.
2. Загрузите систему с рабочим модулем BIOS ROM, включив переключатель
Multi-BIOS.
3. Выберите в настройках BIOS → M-Flash → Save BIOS to storage (Сохранить
BIOS), а затем сохраните полученный файл на загрузочном флэш-
накопителе USB (в корневой папке).
4. Переключитесь на модуль BIOS ROM, который требуется восстановить.
5. Выберите
«
Select one le to update BIOS (Выбрать файл для обновления
BIOS)
»
и восстановите модуль BIOS ROM с помощью файла, сохраненного
на флэш-накопителе USB.
Внимание
Переключатель Multi-BIOS Switch разрешается использовать только после
выключения питания компьютера.
Содержание
- Preface 1
- Copyright notice 2
- Preface 2
- Revision history 2
- Trademarks 2
- Preface 3
- Smartphone application 3
- Technical support 3
- Preface 4
- Safety instructions 4
- Ce conformity 5
- Fcc b radio frequency interference statement 5
- Preface 5
- European community compliance statement 6
- Japan vcci class b statement 6
- Korea warning statements 6
- Preface 6
- Radiation exposure statement 6
- Taiwan wireless statements 6
- Battery information 7
- Chemical substances information 7
- Preface 7
- Deutsch 8
- English 8
- Français 8
- Preface 8
- Weee waste electrical and electronic equipment statement 8
- Русский 8
- Español 9
- Nederlands 9
- Polski 9
- Preface 9
- Srpski 9
- Italiano 10
- Magyar 10
- Preface 10
- Türkçe 10
- Česky 10
- Contents 11
- Deutsch de 1 11
- English en 1 11
- Preface 11
- Français fr 1 12
- Preface 12
- Русский ru 1 12
- Installation установка a 1 13
- Preface 13
- English 15
- English 16
- Motherboard specifications 16
- English 17
- English 18
- Connectors quick guide 19
- English 19
- Connectors reference guide 20
- English 20
- Back panel quick guide 21
- English 21
- Important 21
- Audio ports 22
- Blue line in used for connecting external audio outputting devices green line out used as a connector for speakers or headphone pink mic used as a connector for a microphone black rs out rear surround sound line out in 4 5 7 channel mode orange cs out center subwoofer line out in 5 7 channel mode gray ss out side surround sound line out in 7 channel mode 22
- English 22
- Hdmi port 22
- Important 22
- Lan port 22
- The high definition multimedia interface hdmi is an all digital audio video interface that is capable of transmitting uncompressed streams hdmi supports all types of tv formats including standard enhanced or high definition video plus multi channel digital audio on a single cable 22
- The standard rj 45 lan jack is for connecting to a local area network lan 22
- These connectors are used for audio devices the color of the jack refers to the function of the connector 22
- This platform supports dual display and triple display function 22
- Cpu central processing unit 23
- English 23
- Important 23
- Introduction to the lga 1150 cpu 23
- Cpu heatsink installation 24
- English 24
- Important 24
- Video demonstration 24
- English 25
- English 26
- Important 26
- Dual channel mode population rule 27
- English 27
- Important 27
- Memory 27
- Video demonstration 27
- English 28
- Important 28
- Mounting screw holes 28
- English 29
- Important 29
- Jpwr1 2 atx power connectors 29
- Make sure that all the power cables are securely connected to a proper atx power supply to ensure stable operation of the motherboard 29
- Power supply 29
- These connectors allow you to connect an atx power supply to connect the atx power supply align the power supply cable with the connector and firmly press the cable into the connector if done correctly the clip on the power cable should be hooked on the motherboard s power connector 29
- Video demonstration 29
- Watch the video to learn how to install power supply connectors http youtu be gkdyyr_83i4 29
- English 30
- Expansion slots 30
- Important 30
- Pci_e1 7 pcie expansion slot 30
- English 31
- Single video card installation 31
- Video demonstration 31
- Video graphics cards 31
- English 32
- Important 32
- Internal connectors 32
- Sata1 8 sata connector 32
- Video demonstration 32
- Cpufan1 2 sysfan1 3 fan power connectors 33
- English 33
- Important 33
- English 34
- Front panel i o connectivity design guide when installing the front panel connectors please use the optional m connector to simplify installation plug all the wires from the computer case into the m connector and then plug the m connector into the motherboard 34
- Important 34
- Jfp1 jfp2 system panel connectors 34
- On the connectors coming from the case pins marked by small triangles are positive wires please use the diagrams above and the writing on the optional m connectors to determine correct connector orientation and placement 34
- The majority of the computer case s front panel connectors will primarily be plugged into jfp1 34
- These connectors connect to the front panel switches and leds the jfp1 connector is compliant with the inte 34
- Video demonstration 34
- Watch the video to learn how to install front panel connectors http youtu be dpelidvnzui 34
- English 35
- Important 35
- Jusb1 3 usb 2 expansion connector 35
- Cintru 36
- English 36
- Ground 36
- Important 36
- Jci1 chassis intrusion connector 36
- Jusb4 usb 3 expansion connector 36
- Note that the vcc and gnd pins must be connected correctly to avoid possible damage 36
- The usb 3 port is backwards compatible with usb 2 devices it supports data transfer rates up to 5gbits s superspeed 36
- This connector connects to the chassis intrusion switch cable if the computer case is opened the chassis intrusion mechanism will be activated the system will record this intrusion and a warning message will flash on screen to clear the warning you must enter the bios utility and clear the record 36
- To use a usb 3 device you must connect the device to a usb 3 port through an optional usb 3 compliant cable 36
- English 37
- Ground 37
- Jcom1 serial port connector 37
- Jtpm1 tpm module connector 37
- No pin 37
- Ri 8 cts 37
- This connector connects to a tpm trusted platform module please refer to the tpm security platform manual for more details and usages 37
- This connector is a 16550a high speed communication port that sends receives 16 bytes fifos you can attach a serial device 37
- English 38
- Front panel i o connectivity design guide 38
- Important 38
- Jaud1 front panel audio connector 38
- Msata_1 msata slot 38
- The msata slot is for msata interface solid state drives ssd 38
- The sata6 port will be unavailable when install a ssd in the msata port 38
- This connector allows you to connect the front audio panel located on your computer case this connector is compliant with the inte 38
- English 39
- Fv1 v check connectors 39
- Voltage checkpoints 39
- Buttons 40
- English 40
- Important 40
- Oc1 oc genie button 40
- English 41
- Fastb1 go2bios button 41
- Power1 power button 41
- Reset1 reset button 41
- English 42
- Important 42
- Jbat1 clear cmos jumper 42
- Jumpers 42
- English 43
- Important 43
- Multi bios switch multi bios switch 43
- Switch 43
- English 44
- Oc_switch1 oc genie mode switch 44
- Bios leds 45
- English 45
- Led status indicators 45
- Oc switch leds 45
- Debug code led table 46
- English 46
- Drivers and utilities 47
- English 47
- Total installer 47
- Bios setup 48
- English 48
- Entering bios setup 48
- Important 48
- Press del key to enter setup menu f11 to enter boot menu 48
- English 49
- Overview 49
- English 50
- English 51
- Operation 51
- English 52
- Important 52
- Oc menu 52
- English 53
- English 54
- Important 54
- English 55
- English 56
- English 57
- English 58
- Important 58
- English 59
- English 60
- Deutsch 61
- Deutsch 62
- Spezifikationen 62
- Deutsch 63
- Deutsch 64
- Anschlussübersicht 65
- Deutsch 65
- Deutsch 66
- Übersicht der motherboard anschlüsse 66
- Deutsch 67
- Rücktafel übersicht 67
- Wichtig 67
- Audioanschlüsse 68
- Blau line in der anschluss line in kann externe audioausgabegeräte aufnehmen grün line out an den anschluss line out können sie lautsprecher oder kopfhörer anschließen rosa mikrofon der anschluss mic nimmt ein mikrofon auf schwarz rs out dieser anschluss nimmt die hinteren surround lautsprecher im 4 5 1 7 1 kanalmodus auf orange cs out dieser anschluss nimmt die mittleren oder subwoofer lautsprecher im 5 1 7 1 kanalmodus auf grau ss out dieser anschluss nimmt die seitlichen surround lautsprecher im 7 1 kanalmodus auf 68
- Das high definition multimedia interface kurz hdmi ist eine schnittstelle für die volldigitale übertragung von dekomprimierten audio und video daten dieser hdmi unterstützt alle formate für fernsehen einschließlich standard und enhanced oder hd video sowie das audioformate der unterhaltungselektronik 68
- Deutsch 68
- Die standard rj 45 buchse dient zur verbindung in einem lokalen netzwerk lan 68
- Diese audioanschlüsse dienen zur verbindung mit audiogeräten durch die farben erkennen sie die unterschiedlichen funktionen der audioanschlüsse 68
- Diese plattform unterstützt die ausgabe über 2 oder 3 displays 68
- Hdmi anschluss 68
- Lan port 68
- Wichtig 68
- Cpu prozessor 69
- Deutsch 69
- Erklärung zur lga 1150 cpu 69
- Wichtig 69
- Cpu kühlkörper einbau 70
- Deutsch 70
- Video demonstration 70
- Wichtig 70
- Deutsch 71
- Deutsch 72
- Wichtig 72
- Deutsch 73
- Populationsregeln für dual kanal speicher 73
- Speicher 73
- Video demonstration 73
- Wichtig 73
- Deutsch 74
- Schraubenlöcher für die montage 74
- Wichtig 74
- Anhand dieses video an untenstehende adresse lernen sie wie sie die stromversorgungsstecker installieren http youtu be gkdyyr_83i4 75
- Deutsch 75
- Jpwr1 2 atx stromanschlüsse 75
- Mit diesem anschluss verbinden sie den atx stromanschlusse achten sie bei dem verbinden des atx stromanschlusses darauf dass der anschluss des netzteils richtig auf den anschluss an der hauptplatine ausgerichtet ist drücken sie dann den anschluss des netzteils fest nach unten um eine richtige verbindung zu gewährleisten 75
- Stellen sie sicher dass diese anschlüsse mit den richtigen anschlüssen des netzteils verbunden werden um einen stabilen betrieb der hauptplatine sicherzustellen 75
- Stromversorgung 75
- Video demonstration 75
- Wichtig 75
- Deutsch 76
- Erweiterungssteckplätze 76
- Pci_e1 7 pcie erweiterungssteckplätze 76
- Wichtig 76
- Deutsch 77
- Installation einer grafikkarte 77
- Video demonstration 77
- Video grafikkarten 77
- Deutsch 78
- Interne anschlüsse 78
- Sata1 8 sata anschluss 78
- Video demonstration 78
- Wichtig 78
- Cpufan1 2 sysfan1 3 stromanschlüsse für lüfter 79
- Deutsch 79
- Wichtig 79
- Deutsch 80
- Jfp1 jfp2 frontpanel anschlüsse 80
- Video demonstration 80
- Wichtig 80
- Deutsch 81
- Jusb1 3 usb 2 erweiterungsanschlüsse 81
- Wichtig 81
- Bitte beachten sie dass sie die mit vcc stromführende leitung und gnd erdleitung bezeichneten pins korrekt verbinden müssen ansonsten kann es zu schäden kommen 82
- Cintru 82
- Der usb 3 anschluss ist abwärtskompatibel mit usb 2 geräten unterstützt datentransferraten bis zu 5 gbit s superspeed 82
- Deutsch 82
- Dieser anschluss wird mit einem kontaktschalter verbunden wenn das pc gehäuse geöffnet wird aktiviert dies den gehäuse kontaktschalter und eine warnmeldung wird auf dem bildschirm angezeigt um die warnmeldung zu löschen muss das bios aufgerufen und die aufzeichnung gelöscht werden 82
- Ground 82
- Jci1 gehäusekontaktanschluss 82
- Jusb4 usb 3 erweiterungsanschluss 82
- Wichtig 82
- Zur verwendung eines usb 3 gerät müssen sie das gerät an einen usb 3 port über ein optionales usb 3 kompatibles kabel anschließen 82
- Deutsch 83
- Dieser anschluss wird für das tpm modul trusted platform module ver wendet weitere informationen über den einsatz des optionalen tpm modules entnehmen sie bitte dem tpm plattform handbuch 83
- Es handelt sich um eine 16550a kommunikationsschnittstelle die 16 bytes fifos sendet empfängt hier lässt sich eine serielle maus oder andere serielle geräte direkt anschließen 83
- Ground 83
- Jcom1 serieller anschluss 83
- Jtpm1 tpm anschluss 83
- No pin 83
- Ri 8 cts 83
- Deutsch 84
- Jaud1 audioanschluss des frontpanels 84
- Msata_1 msata steckplatz 84
- Wichtig 84
- Deutsch 85
- Fv1 spannungsmess anschluss 85
- Spannungsmesspunkte 85
- Deutsch 86
- Oc1 oc genie taste 86
- Tasten 86
- Wichtig 86
- Deutsch 87
- Fastb1 go2bios taste 87
- Power1 ein ausschalter 87
- Reset1 reset taste 87
- Deutsch 88
- Jbat1 steckbrücke zur cmos löschung 88
- Steckbrücken 88
- Wichtig 88
- Deutsch 89
- Multi bios switch multi bios schalter 89
- Schalter 89
- Wichtig 89
- Deutsch 90
- Oc_switch1 oc genie modeschalter 90
- Bios leds 91
- Deutsch 91
- Led statusanzeige 91
- Oc switch leds 91
- Debug code led panel 92
- Deutsch 92
- Deutsch 93
- Total installer 93
- Treiber und dienstprogramme 93
- Aufruf des bios setups 94
- Bios setup 94
- Deutsch 94
- Press del key to enter setup menu f11 to enter boot menu 94
- Wichtig 94
- Deutsch 95
- Überbilck 95
- Deutsch 96
- Betrieb 97
- Deutsch 97
- Deutsch 98
- Oc menü 98
- Wichtig 98
- Deutsch 99
- Deutsch 100
- Wichtig 100
- Deutsch 101
- Deutsch 102
- Deutsch 103
- Deutsch 104
- Wichtig 104
- Deutsch 105
- Deutsch 106
- Deutsch 107
- Français 109
- Français 110
- Spécifications 110
- Français 111
- Français 112
- Français 113
- Guide rapide des connecteurs 113
- Français 114
- Guide référence des connecteurs 114
- Français 115
- Guide rapide du panneau arrière 115
- Important 115
- Bleu ligne in sert à connecter les périphériques externes de sortie audio vert ligne out est utilisé pour un haut parleur ou un casque rose mic est utilisé pour un microphone noir rs out sortie audio haut parleurs surround arrières en mode 4 5 7 orange cs out sortie audio centre caisson de basse en mode 5 7 gris ss out sortie audio haut parleurs surround de côté en mode 7 116
- Ces connecteurs audio sont utilisés pour les périphériques audio vous pouvez différencier leur utilisation grâce à la couleur des prises audio 116
- Cette plate forme supporte la fonction double écran et triple écran 116
- Français 116
- Important 116
- La prise standard rj 45 lan sert à la connexion au réseau local local area network lan 116
- Lan port 116
- Le high definition multimedia interface est une interface audio vidéo tout numérique qui est capable de transmettre des flux décompressés hdmi supporte toutes les formes de tv y compris le standard l amélioré ou les vidéos hautes définitions plus l audio numérique multicanal sur un simple câble 116
- Port hdmi 116
- Ports audio 116
- Français 117
- Important 117
- Introduction du cpu lga 1150 117
- Processeur cpu 117
- Démonstration de vidéo 118
- Français 118
- Important 118
- Installation du cpu et son ventilateur 118
- Français 119
- Français 120
- Important 120
- Démonstration de vidéo 121
- Français 121
- Important 121
- Mémoire 121
- Règle de population en mode double canal 121
- Français 122
- Important 122
- Trous taraudés de montage 122
- Ce connecteur vous permet de relier une alimentation atx pour cela alignez le câble d alimentation avec le connecteur et appuyez fermement le câble dans le connecteur si ceci est bien fait la pince sur le câble d alimentation doit être accrochée sur le connecteur d alimentation de la carte mère 123
- Connecteurs d alimentation 123
- Démonstration de vidéo 123
- Français 123
- Important 123
- Jpwr1 2 connecteur d alimentation atx 123
- Veuillez vous assurer que tous les connecteurs sont connectés aux bonnes alimentations atx afin garantir une opération stable de la carte mère 123
- Voir le vidéo sur l installation des connecteurs d alimentation sur le site ci dessous http youtu be gkdyyr_83i4 123
- Emplacements d extension 124
- Français 124
- Important 124
- Pci_e1 7 emplacement d extension pcie 124
- Cartes vidéo graphics 125
- Démonstration de vidéo 125
- Français 125
- Installation de simple carte vidéo 125
- Connecteurs internes 126
- Démonstration de vidéo 126
- Français 126
- Important 126
- Sata1 8 connecteurs sata 126
- Cpufan1 2 sysfan1 3 connecteur d alimentation du ventilateur 127
- Français 127
- Important 127
- Démonstration de vidéo 128
- Français 128
- Important 128
- Jfp1 jfp2 connecteur panneau système 128
- Français 129
- Important 129
- Jusb1 3 connecteurs d extension usb 2 129
- Ce connecteur est relié à un câble d interrupteur intrusion châssis si le châssis est ouvert l interrupteur en informera le système qui enregistera ce statut et affichera un écran d alerte pour effacer ce message d alerte vous devez entrer dans le bios et désactiver l alerte 130
- Cintru 130
- Français 130
- Ground 130
- Important 130
- Jci1 connecteur intrusion châssis 130
- Jusb4 connecteurs d extension usb 3 130
- Le port usb 3 est rétro compatible avec les périphériques usb 2 il supporte un taux de transfert jusqu à 5 gbit s super vitesse 130
- Notez que les pins de vcc et gnd doivent être branchées correctement afin d éviter tout dommage possible 130
- Si vous voulez utiliser un périphérique usb 3 il faut utiliser une câble usb 3 130
- Ce connecteur est relié à un module tpm trusted platform module en option veuillez vous référer au manuel du module tpm pour plus d information détaillée 131
- Français 131
- Ground 131
- Jcom1 connecteur de port série 131
- Jtpm1 connecteur de module tpm 131
- Le port serial est un port de communications de haute vitesse de 16550a qui envoie reçoit 16 bytes fifos vous pouvez attacher un périphérique sérail 131
- No pin 131
- Ri 8 cts 131
- Français 132
- Important 132
- Jaud1 connecteur audio panneau avant 132
- Msata_1 emplacement msata 132
- Français 133
- Fv1 connecteurs de contrôle tension 133
- Point de vérification tension 133
- Boutons 134
- Français 134
- Important 134
- Oc1 bouton oc genie 134
- Fastb1 bouton go2bios 135
- Français 135
- Power1 bouton d alimentation 135
- Reset1 bouton de réinitialisation 135
- Cavaliers 136
- Français 136
- Important 136
- Jbat1 cavalier d effacement cmos 136
- Français 137
- Important 137
- Interrupteur 137
- Multi bios switch interrupteur multi bios 137
- Français 138
- Oc_switch1 interrupteur de mode oc genie 138
- Français 139
- Indicateurs de statut led 139
- Leds bios 139
- Leds interrupteur oc 139
- Français 140
- Tableau led debug code 140
- Français 141
- Pilotes et utilitaires 141
- Total installer 141
- Configuration bios 142
- Entrer dans le réglage bios 142
- Français 142
- Important 142
- Press del key to enter setup menu f11 to enter boot menu 142
- Français 143
- Vue d ensemble 143
- Français 144
- Français 145
- Opération 145
- Français 146
- Important 146
- Oc menu 146
- Français 147
- Français 148
- Important 148
- Français 149
- Français 150
- Français 151
- Important 151
- Français 152
- Français 153
- Français 154
- Русский 155
- Русский 156
- Характеристики системной платы 156
- Русский 157
- Русский 158
- Краткое руководство по разъемам 159
- Русский 159
- Русский 160
- Справочное руководство по разъемам 160
- Внимание 161
- Краткое руководство по работе с задней панелью 161
- Русский 161
- Аудиоразъемы 162
- Внимание 162
- Голубой линейный вход служат для подключения внешних источников звукового сигнала зеленый линейный выход разъем для подключения динамиков или наушников розовый микрофон разъем для подключения микрофона черный выход rs out выход на задние колонки пространственного звука в режиме 4 5 7 rear оранжевый выход cs out выход на центральную колонку и сабвуфер в режиме 5 7 серый выход ss out выход на боковые колонки пространственного звука в режиме 7 162
- Данная платформа поддерживает функцию dual display два дисплея и triple display три дисплея 162
- Мультимедийный интерфейс высокой четкости hdmi представляет собой полностью цифровой аудио видеоинтерфейс позволяющий передавать несжатые потоки данных интерфейс hdmi обеспечивает передачу тв сигнала по одному кабелю в любом формате включая телевидение стандартной повышенной и высокой четкости а также многоканальный цифровой звук 162
- Порт hdmi 162
- Порт lan 162
- Русский 162
- Стандартный разъем rj 45 для подключения к локальной вычислительной сети lan 162
- Эти разъемы используются для подключения аудиоустройств цвет гнезда определяет функцию разъема 162
- Внимание 163
- Процессор lga 1150 163
- Русский 163
- Цп центральный процессор 163
- Видео демонстрация 164
- Внимание 164
- Русский 164
- Установка цп и радиатора 164
- Русский 165
- Внимание 166
- Русский 166
- Видео демонстрация 167
- Внимание 167
- Память 167
- Правила заполнения гнезд при использовании двухканального режима dual channel 167
- Русский 167
- Внимание 168
- Отверстия под установочные винты 168
- Русский 168
- Jpwr1 2 разъемы питания atx 169
- Видео демонстрация 169
- Внимание 169
- Для обеспечения стабильной работы системной платы проверьте надежность подключения всех кабелей питания к соответствующему блоку питания атх 169
- Русский 169
- Смотрите видео чтобы узнать как установить разъем питания http youtu be gkdyyr_83i4 169
- Электропитание 169
- Эти разъемы предназначены для подключения разъема питания atx для подключения atx разъема питания совместите кабель питания с разъемом и прочно закрепите его при правильном выполнении подключения защелка на кабеле питания закрепляется в силовом разъеме материнской платы 169
- Pci_e1 7 pcie слоты расширения 170
- Внимание 170
- Русский 170
- Слоты расширения 170
- Видео демонстрация 171
- Видео установка дискретной видеокарты 171
- Русский 171
- Установка одной видеокарты 171
- Sata1 8 разъемы sata 172
- Видео демонстрация 172
- Внимание 172
- Внутренние разъемы 172
- Русский 172
- Cpufan1 2 sysfan1 3 разъемы питания вентиляторов 173
- Внимание 173
- Русский 173
- Jfp1 jfp2 разъемы панели системы 174
- Видео демонстрация 174
- Внимание 174
- Русский 174
- Jusb1 3 разъемы расширения usb 2 175
- Внимание 175
- Русский 175
- Cintru 176
- Ground 176
- Jci1 разъем датчика открывания корпуса 176
- Jusb4 разъем расширения usb 3 176
- Внимание 176
- Для использования устройства usb 3 подключитесь к разъему usb 3 с помощью кабеля usb 3 приобретается дополнительно 176
- К этому разъему подключается кабель датчика установленного в корпусе этот датчик срабатывает при вскрытии системного блока система запоминает это событие и выдает предупреждение на экран для отключения предупреждения необходимо удалить записанное событие в настройках bios 176
- Помните что во избежание повреждений необходимо правильно подключать контакты vcc и gnd 176
- Порт usb 3 обратно совместим с устройствами usb 2 он поддерживает скорость передачи данных до 5 гбит с superspeed 176
- Русский 176
- Ground 177
- Jcom1 разъем последовательного порта 177
- Jtpm1 разъем модуля трм 177
- No pin 177
- Ri 8 cts 177
- Данный разъем подключается к модулю трм trusted platform module дополнительные сведения см в описании модуля безопасности трм 177
- Данный разъем является высокоскоростным последовательным портом передачи данных 16550а с 16 разрядной передачей fifo к этому разъему можно подключить устройство c последовательным интерфейсом 177
- Русский 177
- Jaud1 аудиоразъем на передней панели 178
- Msata_1 слот msata 178
- Внимание 178
- Русский 178
- Fv1 разъем для замера напряжения 179
- Замер напряжения 179
- Русский 179
- Oc1 кнопка oc genie 180
- Внимание 180
- Кнопки 180
- Русский 180
- Fastb1 кнопка go2bios 181
- Power1 кнопка питания 181
- Reset1 кнопка перезагрузки 181
- Русский 181
- Jbat1 перемычка очистки данных cmos 182
- Внимание 182
- Перемычки 182
- Русский 182

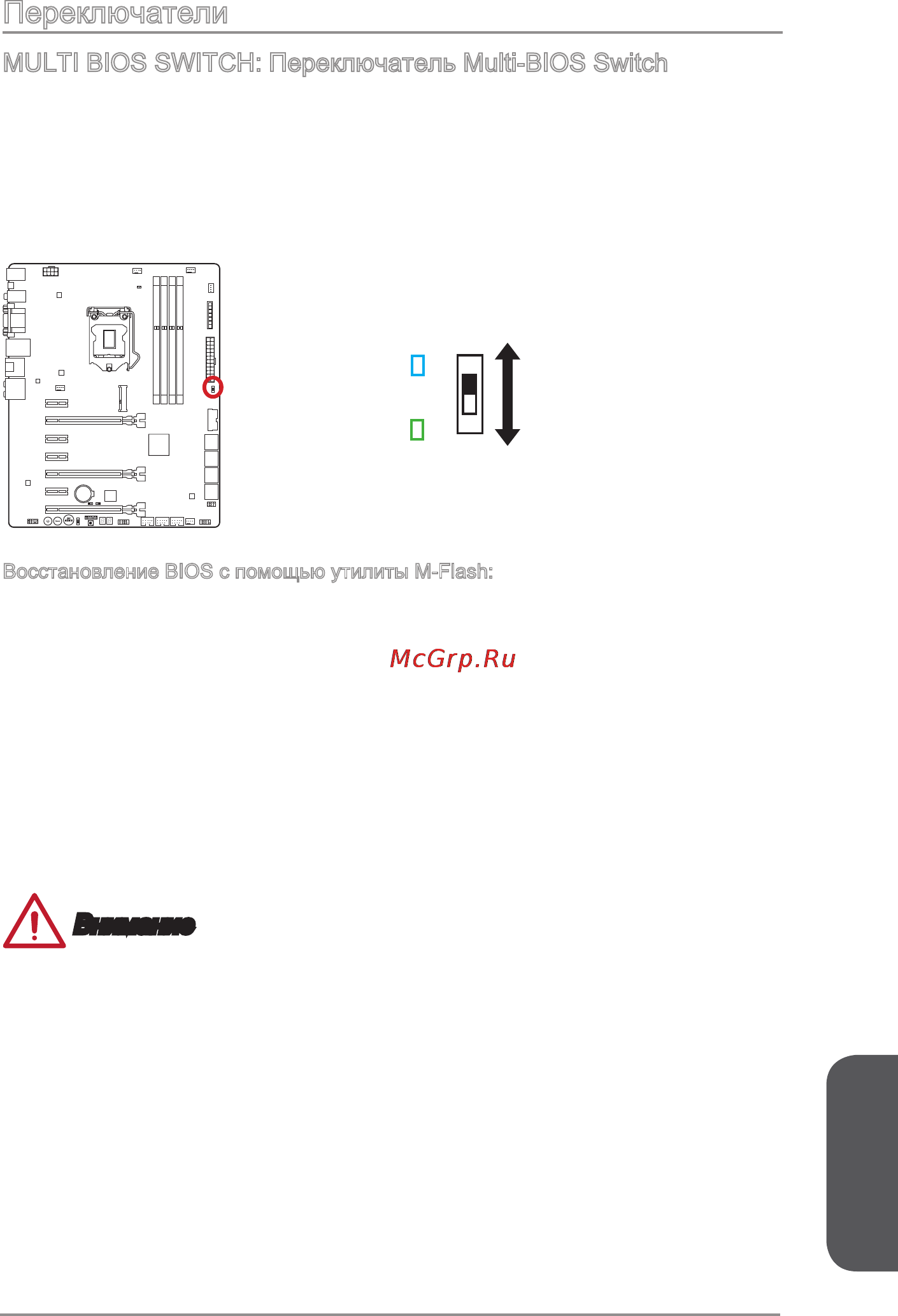

- Multi bios switch переключатель multi bios switch 183
- Внимание 183
- Переключатели 183
- Русский 183
- Oc_switch1 переключатель режима oc genie 184
- Русский 184
- Oc switch leds 185
- Индикаторы биос 185
- Русский 185
- Световые индикаторы 185
- Русский 186
- Таблица кодов индикатора загрузки 186
- Драйверы и утилиты 187
- Русский 187
- Утилита total installer 187
- F11 для входа в меню загрузки 188
- Внимание 188
- Вход в настройки bios 188
- Нажмите на клавишу del для входа в меню настройки 188
- Настройка bios 188
- Русский 188
- Общие сведения 189
- Русский 189
- Русский 190
- Работа 191
- Русский 191
- Внимание 192
- Меню oc 192
- Русский 192
- Русский 193
- Внимание 194
- Русский 194
- Русский 195
- Русский 196
- Русский 197
- Внимание 198
- Русский 198
- Русский 199
- Русский 200
- Русский 201
- Installation установка 203
- Installation установка 204
- Installation установка 205
- Installation установка 206
- Memory speicher mémoire памяти 206
- Connecteurs d alimentation pазъема питания 209
- Http youtu be gkdyyr_83i4 209
- Installation установка 209
- Power connector atx stromanshcluss 209
- Или 209
- Installation установка 210
- Http youtu be rzsmpqxythc 211
- Installation установка 211
- Sata hdd 211
- Или 211
- Connecteur panneau avant pазъемов передней панели 213
- Front panel connector frontpanel anschluss 213
- Hd_led 213
- Http youtu be dpelidvnzui 213
- Installation установка 213
- Rst_sw 213
- Rsvd_dnu 213
- Connecteur périphérique периферийных разъемов 214
- Installation установка 214
- Peripheral connector peripheriestecker 214
- Или 214
- Installation установка 216
Похожие устройства
- MSI c847ms-e33 Инструкция по эксплуатации
- MSI 760ga-p43 (fx) Инструкция по эксплуатации
- MSI h81-p33 Инструкция по эксплуатации
- MSI h81m-p32l Инструкция по эксплуатации
- MSI a88x-g45 gaming assassin’s creed liberation hd Инструкция по эксплуатации
- MSI a88xm-e45 Инструкция по эксплуатации
- MSI a88xi ac Инструкция по эксплуатации
- MSI ge60 2od-298ru, 9s7-16gc11-298 Инструкция по эксплуатации
- MSI 760gma-p34 (fx) Инструкция по эксплуатации
- MSI h81m-e32 Инструкция по эксплуатации
- MSI h81m-e34 Инструкция по эксплуатации
- MSI h81m-e35 v2 Инструкция по эксплуатации
- MSI h81-p35 Инструкция по эксплуатации
- MSI a88x-g41 pc mate Инструкция по эксплуатации
- MSI z87 mpower max ac Инструкция по эксплуатации
- MSI adora24g 0nc-012ru, 9s6-ae6113-012 Инструкция по эксплуатации
- MSI a88xm gaming Инструкция по эксплуатации
- MSI ge70 2pc-003ru apache, 9s7-175912-003 Инструкция по эксплуатации
- MSI ge70 2pc-063ru apache, 9s7-175912-063 Инструкция по эксплуатации
- MSI ge70 2pe-062ru apache pro, 9s7-175912-062 Инструкция по эксплуатации
Скачать
Случайные обсуждения
