English
En-27

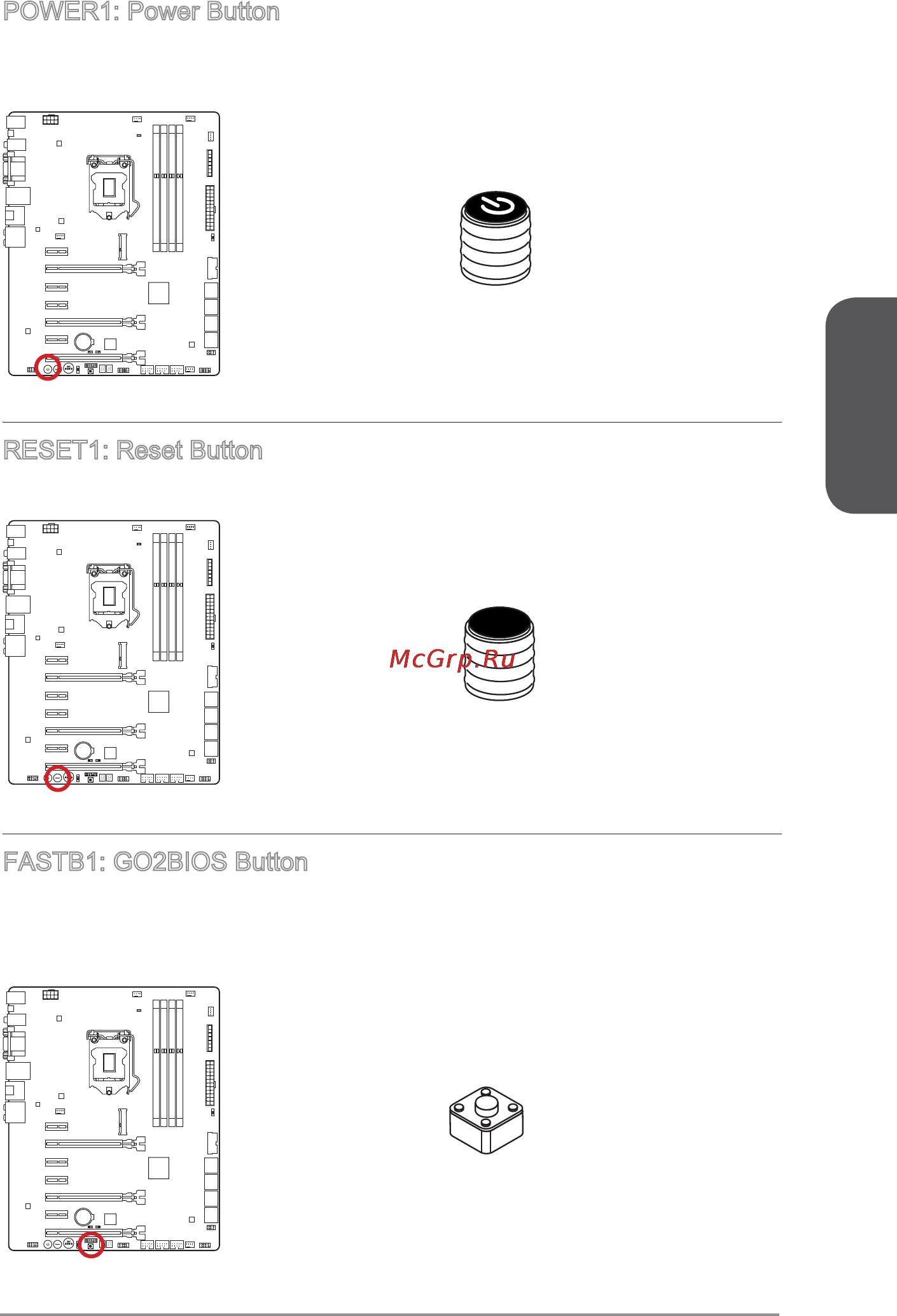

POWER1: Power Button
This button is used to turn-on and turn-o the system. Press the button once to turn-on
or turn-o the system.
RESET1: Reset Button
This reset button is used to reset the system. Press the button to reset the system.
R
eset
FASTB1: GO2BIOS Button
If you enable the "MSI Fast Boot" feature in BIOS, the keyboard will be unavaiable
and entering BIOS Setup by pressing DEL will not function. Therefore, you can press
this button to enter BIOS Setup after reboot.
