Français
Fr-24

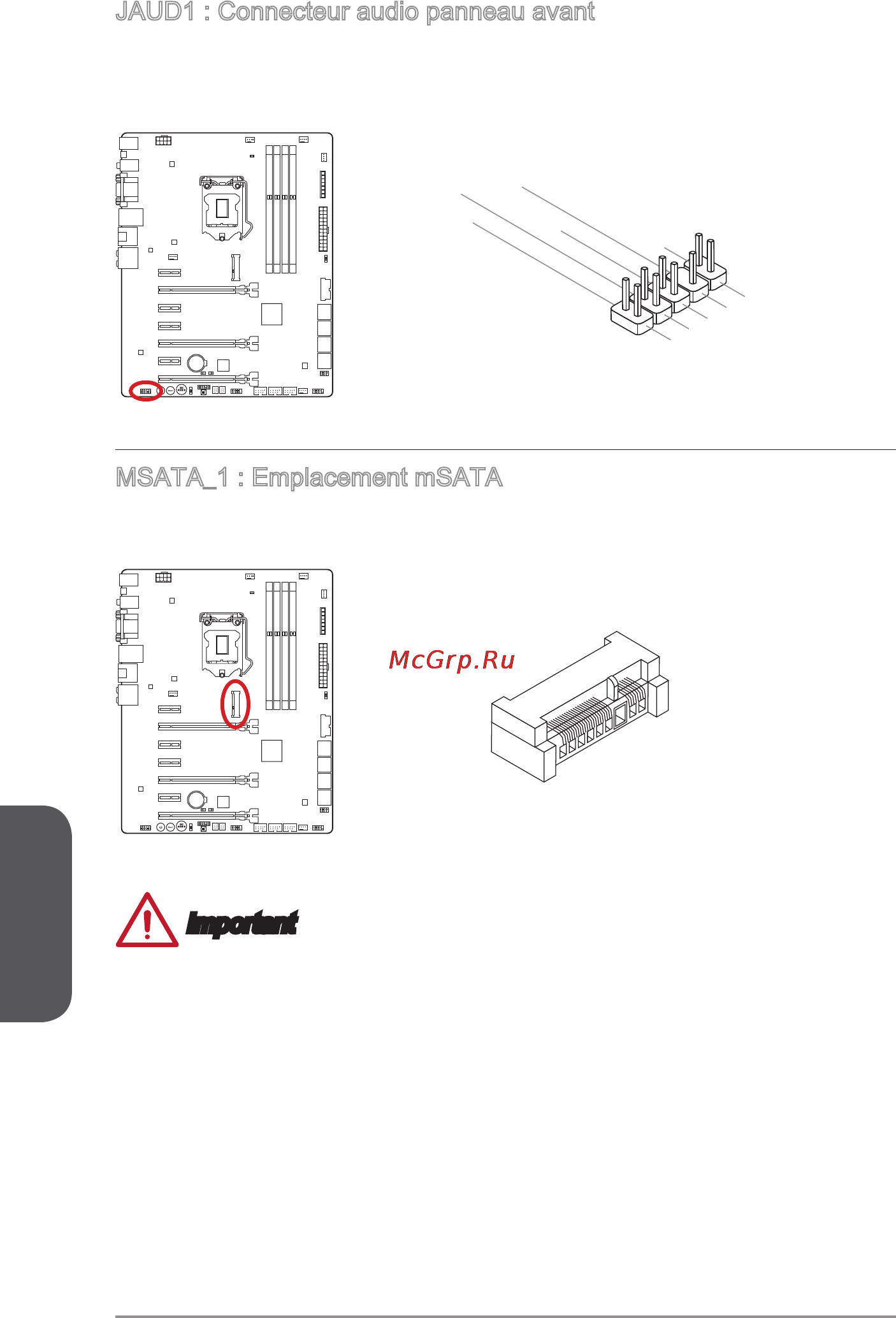

JAUD1 : Connecteur audio panneau avant
Ce connecteur vous permet de connecter un audio sur le panneau avant.Il est
conforme au guide de conception de la connectivité Entrée/sortie du panneau avant
Intel
®
.
1.MI
C L
3.MI
C R
10.Head
P
hone
Detection
5.Head P
hone
R
7.SENSE_SEN
D
9.Head P
hone
L
8.No
Pi
n
6.MI
C D
etection
4.NC
2
.Ground
MSATA_1 : Emplacement mSATA
L’emplacement mSATA correspond au disque état solide (SSD) à interface mSATA.
Important
Le port SATA6 devient indisponible lorsqu’un SSD est install
é
dans le port mSATA
.
