Français
Fr-29
Interrupteur

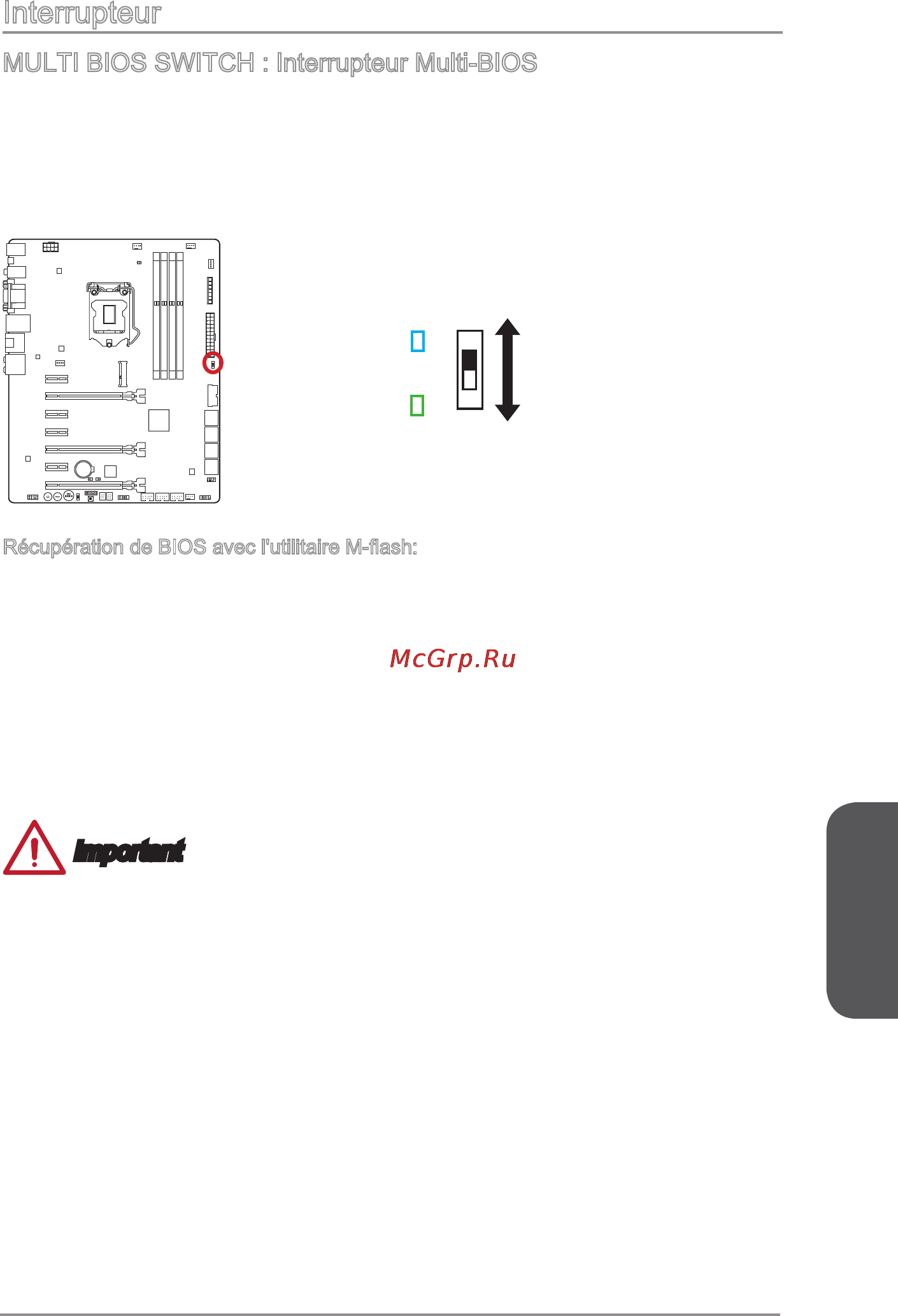

MULTI BIOS SWITCH : Interrupteur Multi-BIOS
Cette carte mère est équipée de deux BIOS ROMs indépendents (étiquetés A et B,
celui par défaut est A). Si un des deux est endommagé, vous pouvez passer à l'autre
pour le démarrage par glissement de l'interrupteur. En outre, ces deux BIOS ROMs
ne supportent pas la fonction Auto Recovery (Récupération automatique), il faudrait
maintenir ou mettre à jour la version BIOS par vous-même.
LED bleu
LED vert
A
B
Récupération de BIOS avec l'utilitaire M-ash:
1. Assurez-vous que le système est éteint.
2. Démarrez le système avec le BIOS ROM opérationnel en le sélectionnant avec
l'interrupteur Multi-BIOS.
3. Entrez dans la conguration BIOS → M-Flash → Save BIOS pour le stockage et
puis enregistrez le chier sur une clé USB amorçable (dossier racine).
4. Retournez au BIOS ROM à récupérer.
5. Choisissez “Select one le to update BIOS” et récupérer le BIOS ROM avec les
dossiers conservés dans la clé USB.
Important
N'utilisez pas l'interrupteur Multi-BIOS lorsque le système est allumé.
