Français
Fr-27

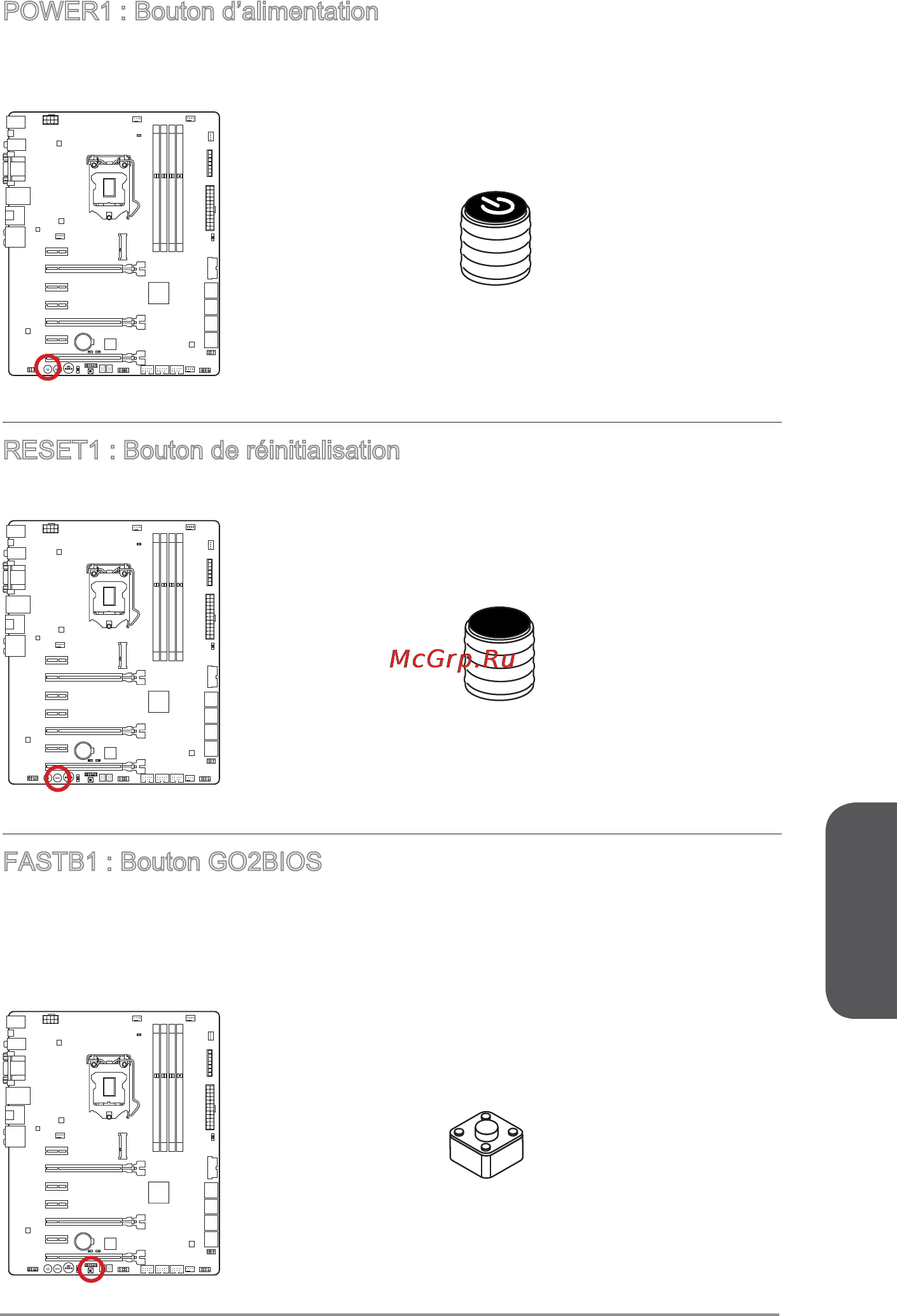

POWER1 : Bouton d’alimentation
Ce bouton sert à allumer ou éteindre le système. Appuyez sur ce bouton pour allumer
ou éteindre le système.
RESET1 : Bouton de réinitialisation
Ce bouton sert à réinitialiser le système. Appuyez sur ce bouton pour le réinitialiser.
R
eset
FASTB1 : Bouton GO2BIOS
Si vous activez la fonction "MSI Fast Boot" dans le BIOS, le clavier est indisponible
et il est impossible d'entrer dans le BIOS en appuyant sur DEL. Une fois que vous
appuyez sur ce bouton, le système entrera dans la conguration BIOS directement au
prochain démarrage.
