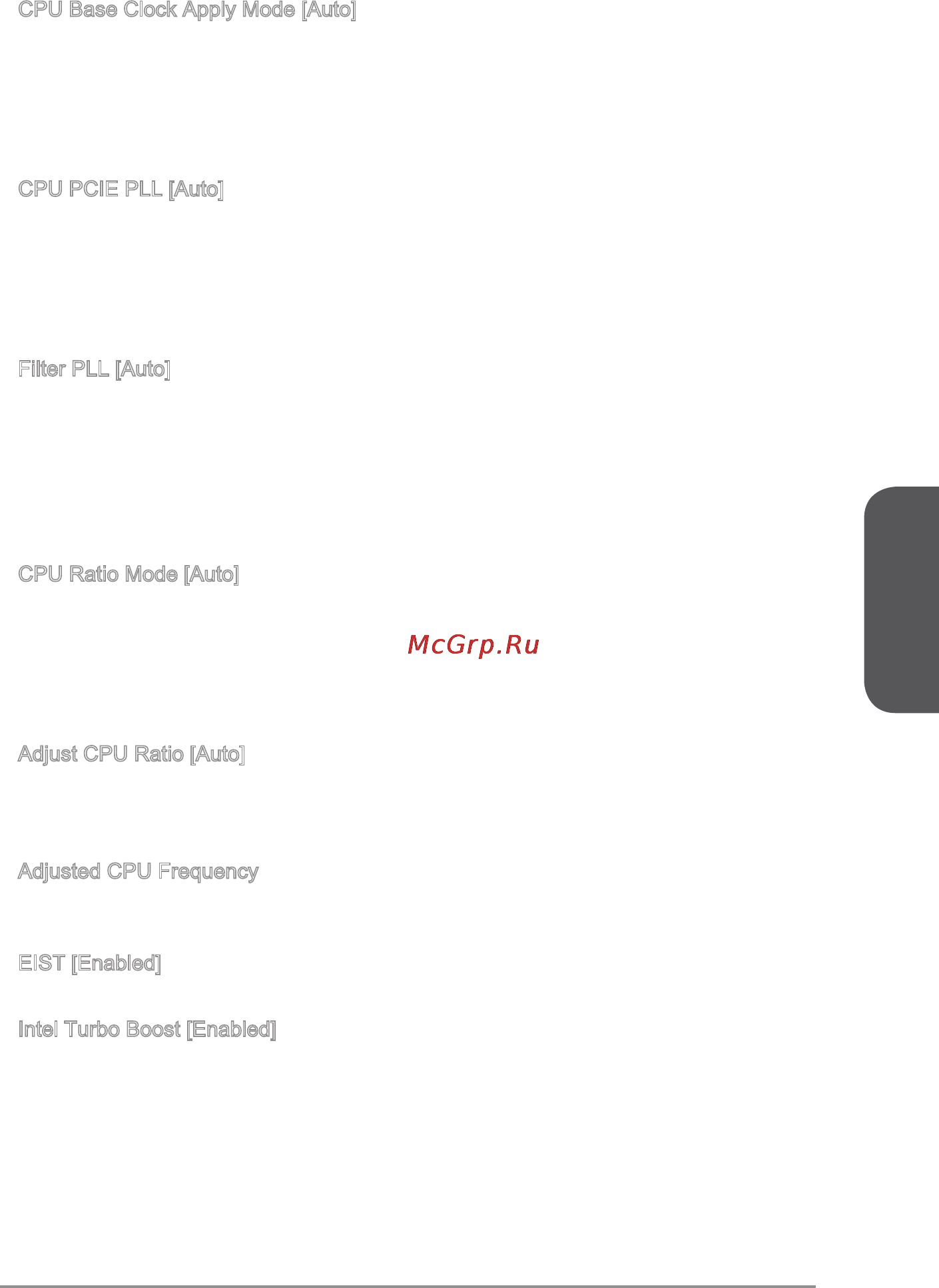

MSI z87-gd65 gaming [99/216] Deutsch
![MSI z87-gd65 gaming [99/216] Deutsch](/views2/1174307/page99/bg63.png)
Deutsch
De-39
nur geändert werden, wenn der Prozessor diese Funktion unterstützt. Wenn die
Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch
kongurieren. [Optionen: Auto, 1,00, 1,25, 1,67]
CPU Base Clock Apply Mode [Auto]
Einstellung des angepassten CPU Grundtakts.
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[Next Boot] Die CPU arbeitet mit angepasstem CPU Grundtakt nach einem
Neustart.
[Immediate] Die CPU arbeitet mit angepasstem CPU Grundtakt sofort.
CPU PCIE PLL [Auto]
Wählen Sie einen PLL-Modus (Phase Lock Loop) für die CPU PCIe aus. Diese Option
wird angezeigt, wenn die installierte CPU diese Einstellungen unterstützt.
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[LC PLL] Aktivieren Sie LC PLL für normale Zwecke.
[SB PLL] Aktivieren Sie SB PLL für extreme Übertaktungen.
Filter PLL [Auto]
Aktivieren oder deaktivieren Sie den Filter PLL für die CPU. Diese Option wird
angezeigt, wenn die installierte CPU diese Einstellungen unterstützt.
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[Enabled] Es bietet eine große Auswahl vom Grundtakt zur Übertaktung durch
Setzen eines höheren Werts.
[Disabled] Es bietet eine normale Auswahl vom Grundtakt.
CPU Ratio Mode [Auto]
Wählen Sie den Betriebsmodus des CPU-Multiplikators.
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[Fixed Mode] Legt den CPU-Multiplikator fest.
[Dynamic Mode] Der CPU-Multiplikator wird dynamisch je nach CPU-Belastung
verändert.
Adjust CPU Ratio [Auto]
Legen Sie den CPU-Multiplikator fest, um die CPU-Taktfrequenzen zu bestimmen.
Diese Option kann nur geändert werden, wenn der Prozessor diese Funktion
unterstützt.
Adjusted CPU Frequency
Es zeigt die eingestellte Frequenz der CPU an. Es handelt sich um eine Anzeige
– Änderungen sind nicht möglich.
EIST [Enabled]
Aktivieren oder deaktivieren Sie die Enhanced Intel
®
SpeedStep Technologie.
Intel Turbo Boost [Enabled]
Aktivieren oder deaktivieren Sie Intel
®
Turbo Boost. Diese Option wird angezeigt,
wenn die installierte CPU diese Einstellungen unterstützt.
[Enabled] Aktivieren Sie diese Funktion, um die CPU-Leistung automatisch zu
erhöhen, wenn das System mehr Leistung benötigt.
[Disabled] Deaktivieren Sie diese Funktion.
▶
▶
▶
▶
▶
▶
▶
▶
