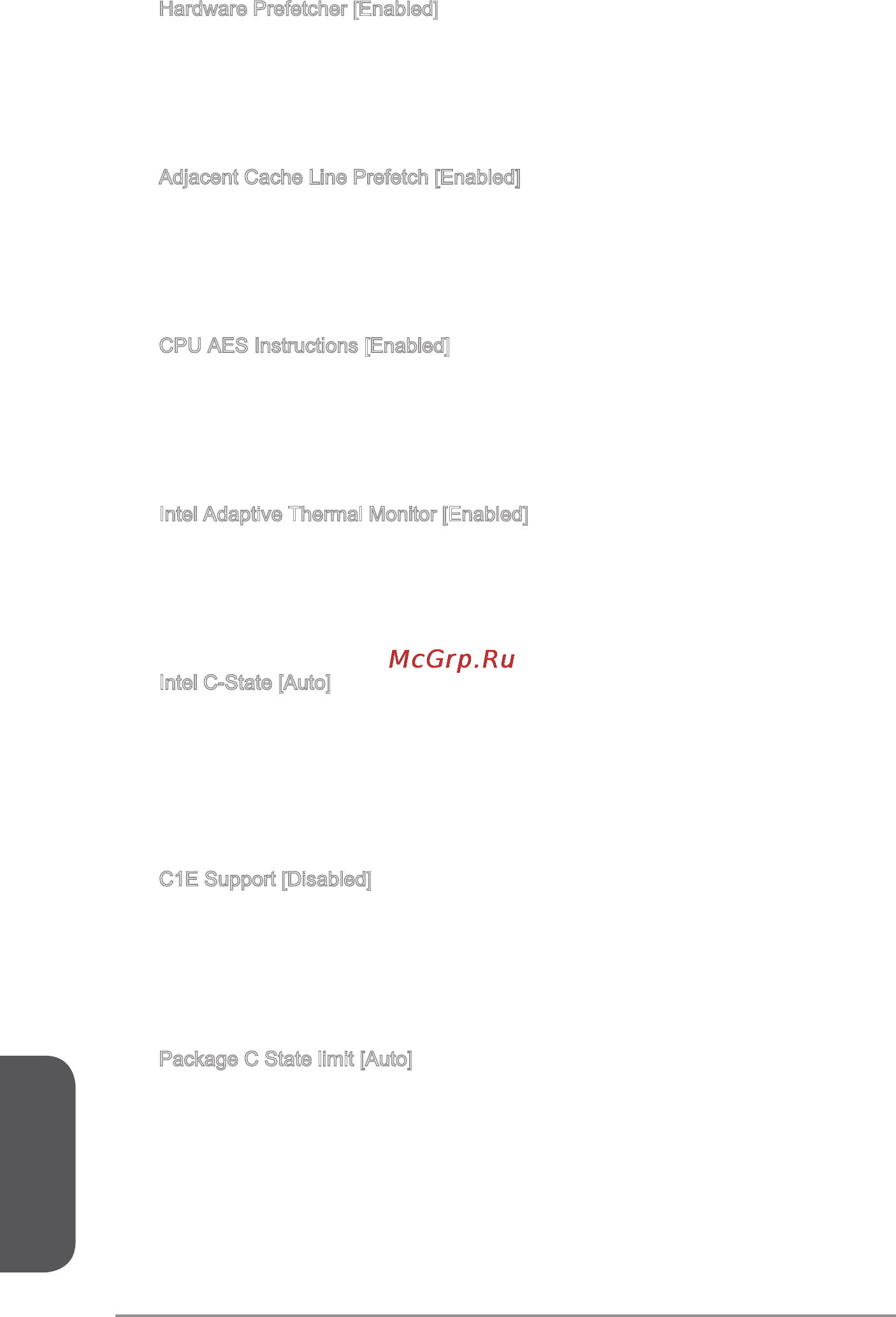

![MSI z87-gd65 gaming [200/216] Русский](/views2/1174307/page200/bgc8.png)
Русский
Ru-46
Hardware Prefetcher [Enabled]
Включение или выключение аппаратного предвыборки (MLC Streamer
prefetcher).
[Enabled]
Позволяет автоматически предвыборки данных и инструкций из
памяти в кэш L2 для настройки производительности процессора.
[Disabled]
Выключение аппаратного предвыбора.
Adjacent Cache Line Prefetch [Enabled]
Включение или выключение предвыборки процессора (MLC Spatial prefetcher).
[Enabled] Включение соседней предвыборки линии кэша для сокращения
времени задержки кэш и настройки производительности для
конкретного использования.
[Disabled] Включает запрашиваемую линию кэша.
CPU AES Instructions [Enabled]
Включение или выключение поддержки CPU AES (Advanced Encryption
Standard-New Instructions). Этот пункт появляется, когда процессор
поддерживает эту функцию.
[Enabled] Включение поддержки Intel AES.
[Disabled] Выключение поддержки Intel AES.
Intel Adaptive Thermal Monitor [Enabled]
Включение или выключение этой функции для защиты процессора от
перегрева.
[Enabled] Уменьшает частоту ядра процессра, когда процессор
превышает адаптивную температуру.
[Disabled] Выключение функции.
Intel C-State [Auto]
C-state- это технология управления питанием процессора, определяется
ACPI.
[Auto] Параметр будет настроен автоматически с помощью BIOS.
[Enabled] Определяет состояние простоя системы и значительно
сокращает энергопотребление процессором.
[Disabled] Выключение функции.
C1E Support [Disabled]
Включение или выключение функции C1E для энергосбережения в состоянии
остановки. Этот элемент появляется при включении “Intel C-State”.
[Enabled] Включение функции C1E для снижения частоты и напряжения
процессора для энергосбережения в состоянии остановки.
[Disabled] Функция выключена.
▶
▶
▶
▶
▶
▶
Package C State limit [Auto]
Данный параметр позволяет выбрать режим C-state для энергосбережения
при простое системы. Этот элемент появляется при включении “Intel C-State”.
[Auto] Параметр будет настроен автоматически с помощью BIOS.
[C0~C7s] Уровни энергосбережения от высокого к низкому (C7s, C7, C6,
C3, C2, C0).
[No limit] Не ограничивать C-state процессора.
▶
