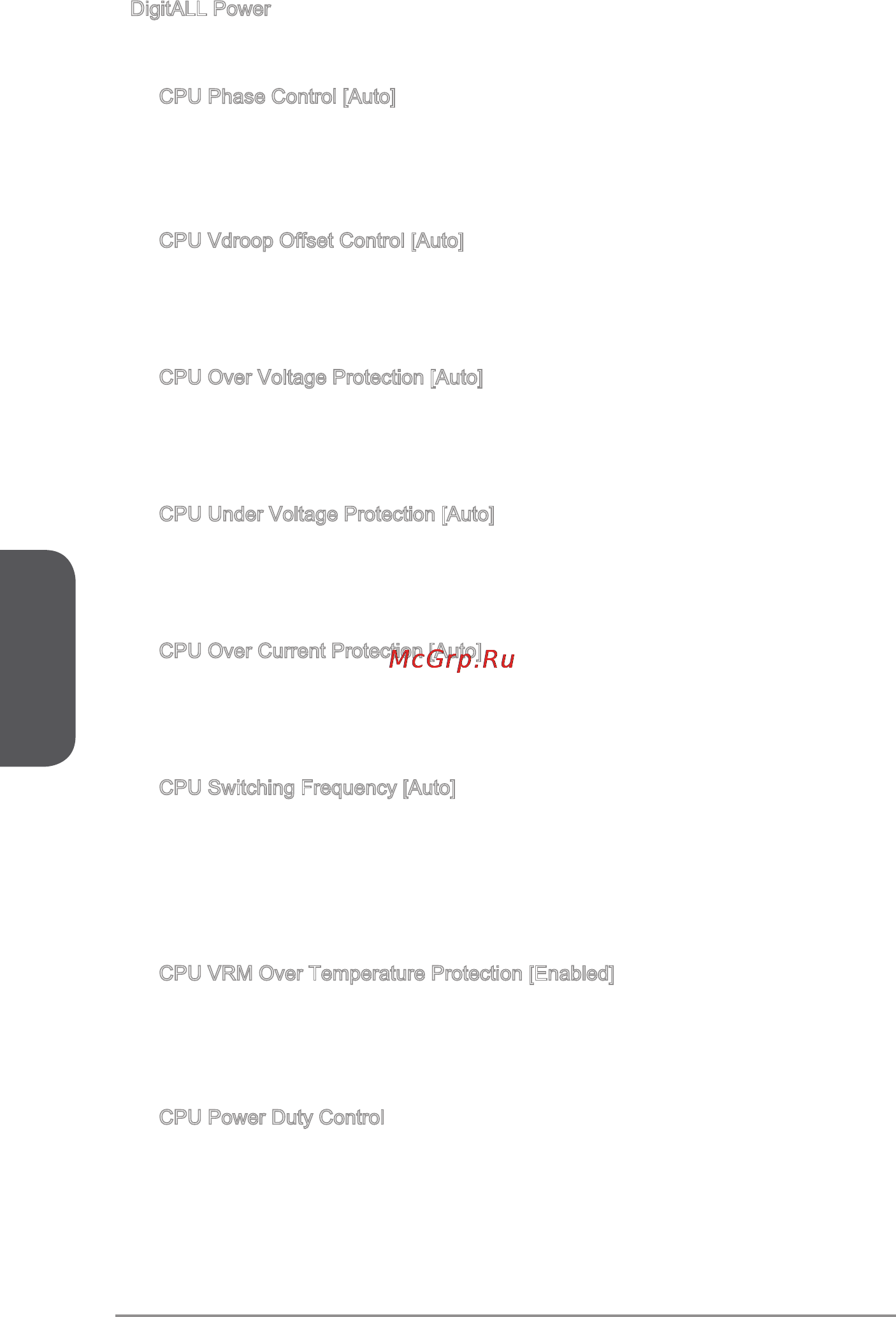

Deutsch
De-42
DigitALL Power
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Steuert die
digitale CPU PWM.
CPU Phase Control [Auto]
Steueren Sie PWM Phase proportional zur CPU-Belastung. Wenn die Einstellung
auf [Auto] gesetzt ist, wird das BIOS die CPU PWM-Phase automatisch optimieren.
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[Disabled] Deaktiviert die PWM-Phase Switching Funktion.
CPU Vdroop Offset Control [Auto]
Legen Sie einen Prozentsatz der Oset-Spannung für die CPU VDroop fest. Wenn
die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellung automatisch
kongurieren. [Optionen: Auto, +12,5%, +25%, +37,5%, +50%, +62,5%, +75%,
+87,5%, +100%]
CPU Over Voltage Protection [Auto]
Legen Sie die Spannungsgrenze für den CPU-Überspannungsschutz fest.
Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen
automatisch kongurieren. Höhere Spannung bietet weniger Sicherheit und kann
das System beschädigen.
CPU Under Voltage Protection [Auto]
Legen Sie die Spannungsgrenze für den CPU-Unterspannungsschutz fest.
Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen
automatisch kongurieren. Höhere Spannung bietet weniger Schutz und kann das
System beschädigen.
CPU Over Current Protection [Auto]
Legen Sie den aktuellen Grenzwert für den CPU-Überstromschutz fest. Wenn die
Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen automatisch
kongurieren Höhere Spannung bietet weniger Sicherheit und kann das System
beschädigen.
CPU Switching Frequency [Auto]
Stellen Sie die PWM Arbeitsgeschwindigkeit ein, um die CPU Core-Spannung und
den Ripple Bereich zu stabilisieren. Die Erhöhung der PWM Arbeitsgeschwindigkeit
verursachen höhere Temperatur der MOSFET. So stellen Sie bitte sicher, dass
eine Kühllösung für MOSFET gut vorbereitet, bevor Sie den Wert erhöhen.
Wenn die Einstellung auf [Auto] gesetzt ist, wird das BIOS diese Einstellungen
automatisch kongurieren.
CPU VRM Over Temperature Protection [Enabled]
Aktivieren oder deaktivieren Sie den CPU VRM Übertemperaturschutz.
[Enabled] Setzen Sie für den Übertemperaturschutz die Temperaturgrenze auf
CPU VRM.
[Disabled] Deaktiviert diese Funktion.
CPU Power Duty Control
Wählen Sie die Methode der VRM-Steuerung für Komponente Phase aus.
[Thermal Balance] Steueren Sie die VRM mit dem thermischen Balance-Modus.
[Current Balance] Steueren Sie die VRM mit dem aktuellen Balance-Modus.
▶
▶
▶
▶
▶
▶
▶
▶
▶
