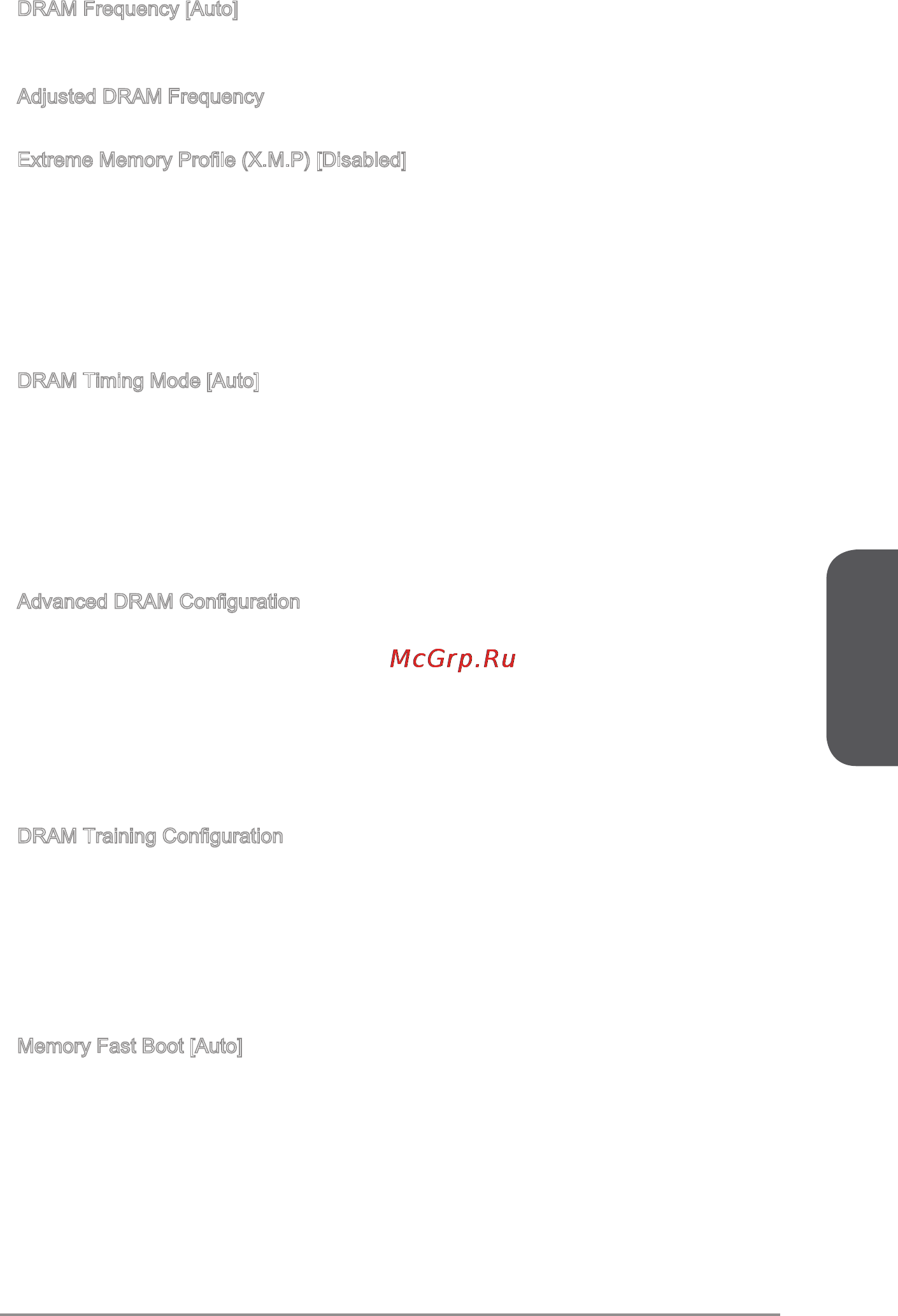

MSI z87-gd65 gaming [101/216] Deutsch
![MSI z87-gd65 gaming [101/216] Deutsch](/views2/1174307/page101/bg65.png)
Deutsch
De-41
DRAM Frequency [Auto]
Setzen Sie die DRAM Frequenz. Bitte beachten Sie, dass ein zuverlässiges
Übertaktungsverhalten nicht garantiert werden kann.
Adjusted DRAM Frequency
Zeigt die Speicherfrequenz an. Nur Anzeige – keine Änderung möglich.
Extreme Memory Prole (X.M.P) [Disabled]
Extreme Memory Proles (XMP) sind von Intel eingeführte Zertizierungen für DDR3-
Speichermodule aus dem PC-Bereich und können Sie kompatiblen DDR3-Speicher
übertakten. Diese Option steht zur Verfügung, wenn die installierten Speichermodule
die XMP Technik unterstützen.
[Disabled] Deaktiviert diese Funktion.
[Prole 1] Sie können ihre Plattform übertakten, indem sie das Prole1 auswählen
[Prole 2] Sie können ihre Plattform übertakten, indem sie das Prole2 auswählen
DRAM Timing Mode [Auto]
Wählt den Speicher-Timing-Modus aus.
[Auto] Das DRAM-Timing wird basierend auf SPD (Serial Presence Detect)
der installierten Speichermodule bestimmt.
[Link] Ermöglicht die manuelle Kongurieren des DRAM-Timing für alle
Speicherkanäle.
[UnLink] Ermöglicht die manuelle Kongurieren des DRAM-Timing für die
einzelnen Speicherkanäle.
Advanced DRAM Conguration
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Dieses
Untermenü wird nach der Einstellung [Link] oder [Unlink] in “DRAM Timing Mode”
aktiviert werden. Der Anwender kann die Speicher-Timing für jeden Kanal des
Speichers einstellen. Das System könnte nach dem Ändern Speicher-Timings instabil
werden oder nicht mehr booten. Wenn Instabilität auftritt, löschen Sie bitte die CMOS-
Daten und stellen Sie die Standardeinstellungen wieder her. (Lesen Sie bitte den
Abschnitt "Clear CMOS Jumper/ Taste", um die CMOS-Daten zu löschen, und die
Standardeinstellungen auf das BIOS zu laden.)
DRAM Training Conguration
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Aktiviert
oder deaktiviert die verschiedenen Methoden des DRAM-Trainings. Das System
könnte nach Änderungen dieser Elemente in diesem Untermenü instabil werden
oder nicht mehr booten. Wenn Instabilität auftritt, löschen Sie bitte die CMOS-
Daten und stellen Sie die Standardeinstellungen wieder her. (Lesen Sie bitte den
Abschnitt "Clear CMOS Jumper/ Taste", um die CMOS-Daten zu löschen, und die
Standardeinstellungen auf das BIOS zu laden.)
Memory Fast Boot [Auto]
Aktivieren oder deaktivieren Sie die die Initiierung und Prüfung des Speichers für
jeden.
[Auto] Diese Einstellungen werden vom BIOS automatisch konguriert.
[Enabled] Der Vorgang der Initierung und Prüfung des Hauptspeichers wird
aus dem Archiv der ersten Initiierung imitiert um den Systemstart zu
beschleunigen.
[Disabled] Der Speicher wird bei jedem Boot-Vorgang vollständig neu initiiert und
geprüft.
▶
▶
▶
▶
▶
▶
▶
