Русский
Ru-25
Замер напряжения
Данные разъемы для замера напряжения используется для измерения
текущих значений напряжения в системе. Для замера напряжения потребуется
мультиметр (приобретаемый отдельно).

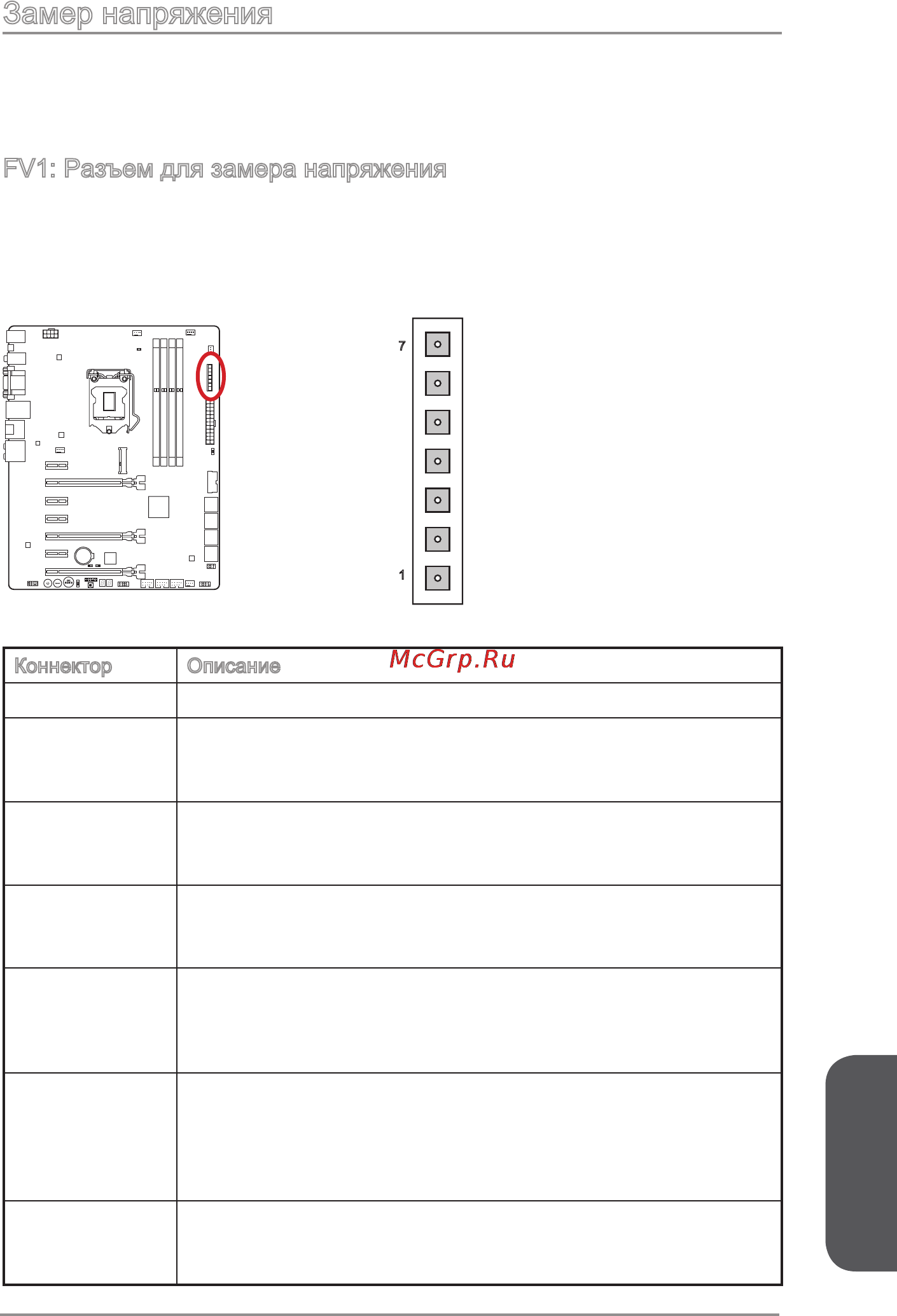

FV1: Разъем для замера напряжения
Для замера напряжения используются дополнительные кабели для замера
напряжения, входящие в комплект поставки материнской платы. Прикрепите
положительный провод мультиметра к кабелю для замера напряжения, а
отрицательный провод к разъему заземления.
CPU_GFX
GND
1
7
CPU_RING
CPU_CORE0
VCC_DDR
CPU_VCCIN
CPU_SA
Коннектор Описание
GND (контакт 7) Земля
CPU_SA
(контакт 6)
Напряжение CPU_SA (CPU System Agent)– напряжение,
которое подается на интегрированную память контроллера
внутри процессора.
CPU_RING
(контакт 5)
CPU Ring-интерфейс для интегрированного контроллера
внутри процессора. Напряжение CPU Ring может повлиять
на производительность разгона процессора.
CPU_GFX
(контакт 4)
Напряжение CPU_GFX – напряжение, которое подается на
интегрированный графический процессор, расположенный
на процессоре.
CPU_CORE0
(контакт 3)
Напряжение CPU core0. Напряжение, которое подается
на ядро процессора. Для обеспечения стабильной работы
системы при сильном разгоне может потребоваться
повышение напряжения ядра процессора.
VCC_DDR
(контакт 2)
Напряжение памяти. Напряжение модуля памяти DDR
– напряжение, которое подается на модули памяти DDR
на материнской плате. Для поддержания стабильной
работы системы при более низких таймингах памяти может
потребоваться более высокое напряжение.
CPU_VCCIN
(контакт1)
Напряжение CPU VCCIN является входным для
преобразователя напряжения процессора и используется
также для питания других блоков процессора.
