Spannungsmesspunkte

Die Spannungsmesspunkte werden verwendet, um die aktuelle Systemspannung zu

messen. Ein Multimeter (nicht enthalten) wird für die Spannungsmessung benötigt.

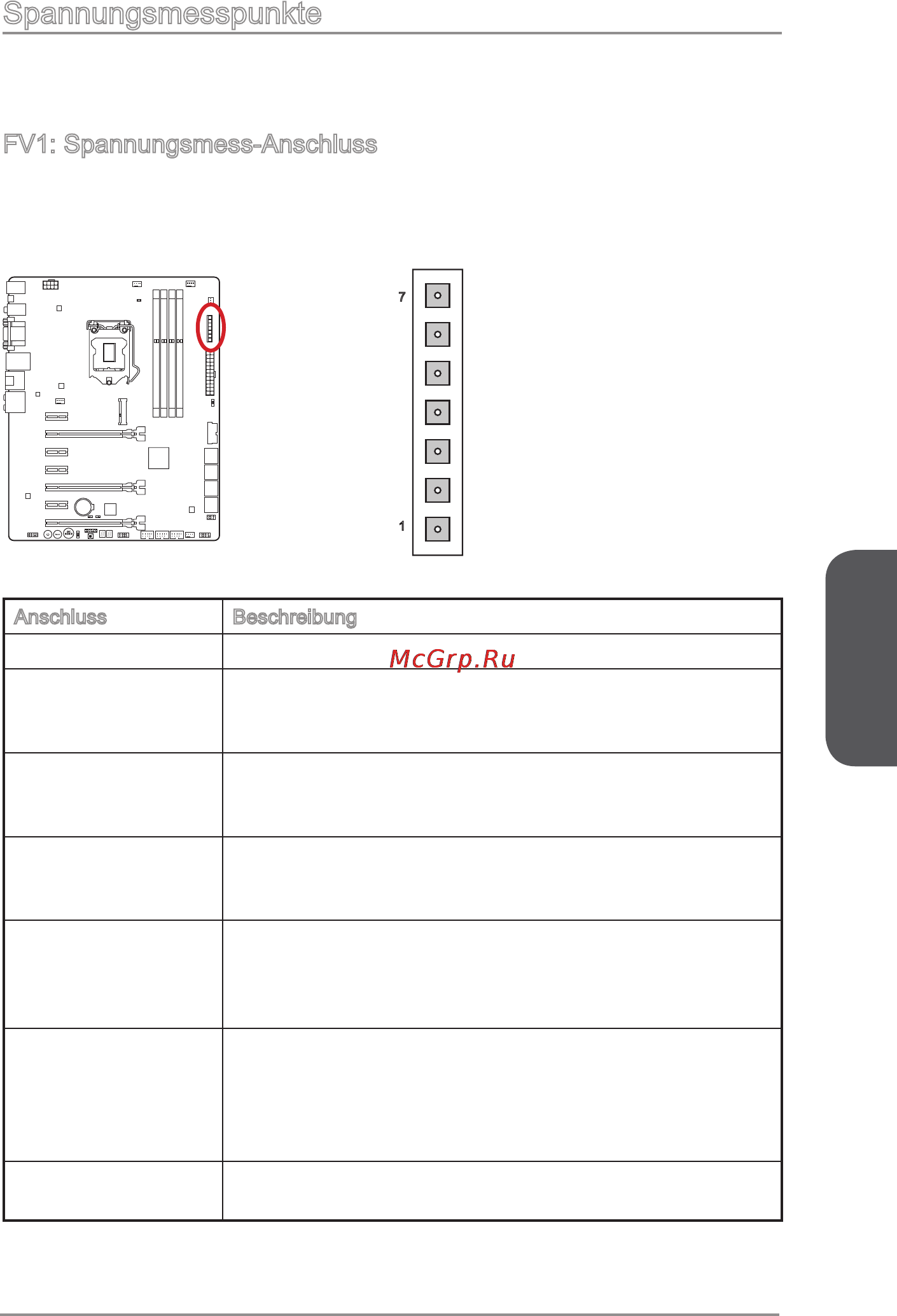

FV1: Spannungsmess-Anschluss

Um die Spannung zu prüfen, verwenden Sie die Spannungsmesspunkte des Motherboards.

Halten Sie die positive Leitung des Multimeters an den Spannungsanschluss und die

negative Leitung an den Erdungspol.

CPU_GFX

GND

CPU_RING

CPU_CORE0

VCC_DDR

CPU_VCCIN

CPU_SA

Anschluss Beschreibung

GND (Pin 7) Erdung

CPU_SA (Pin 6) Die CPU_SA (CPU System Agent) Spannung ist die

Spannung, die Versorgung des integrierten Speicher-

Kontrollers in der CPU anliegt.

CPU_RING (Pin 5) CPU Ring ist eine Schnittstelle für den integrierten

Controller in der CPU. Die CPU Ring Spannung kann die

CPU Übertaktungsleistung beeinträchtigen.

CPU_GFX (Pin 4) Die CPU_GFX Spannung ist die Spannung, die sich zur

Versorgung der integrierten Grak-Prozessors auf der CPU

bendet.

CPU_CORE0 (Pin 3) CPU Core0 Spannung. Die CPU-Kernspannung ist

die Spannung die an den CPU-Kern geliefert wird.

Höhere Übertaktungsraten können eine höhere CPU-

Kernspannung für die Stabilität erfordern.

VCC_DDR (Pin 2) Speicherspannung. Die Spannung des Speicherkanals

C/D. Die DDR-Speicherspannung ist die Spannung, die bei

den installierten DDR Speichermodulen anliegt. Niedrige

DDR Timings können höhere Spannungen erfordern um

einen stabilen Betrieb zu gewährleisten.

CPU_VCCIN (Pin1) Die CPU VCCIN-Spannung ist die CPU Stromquelle, die

mit Komponenten der CPU gemeinsam genutzt wird.
