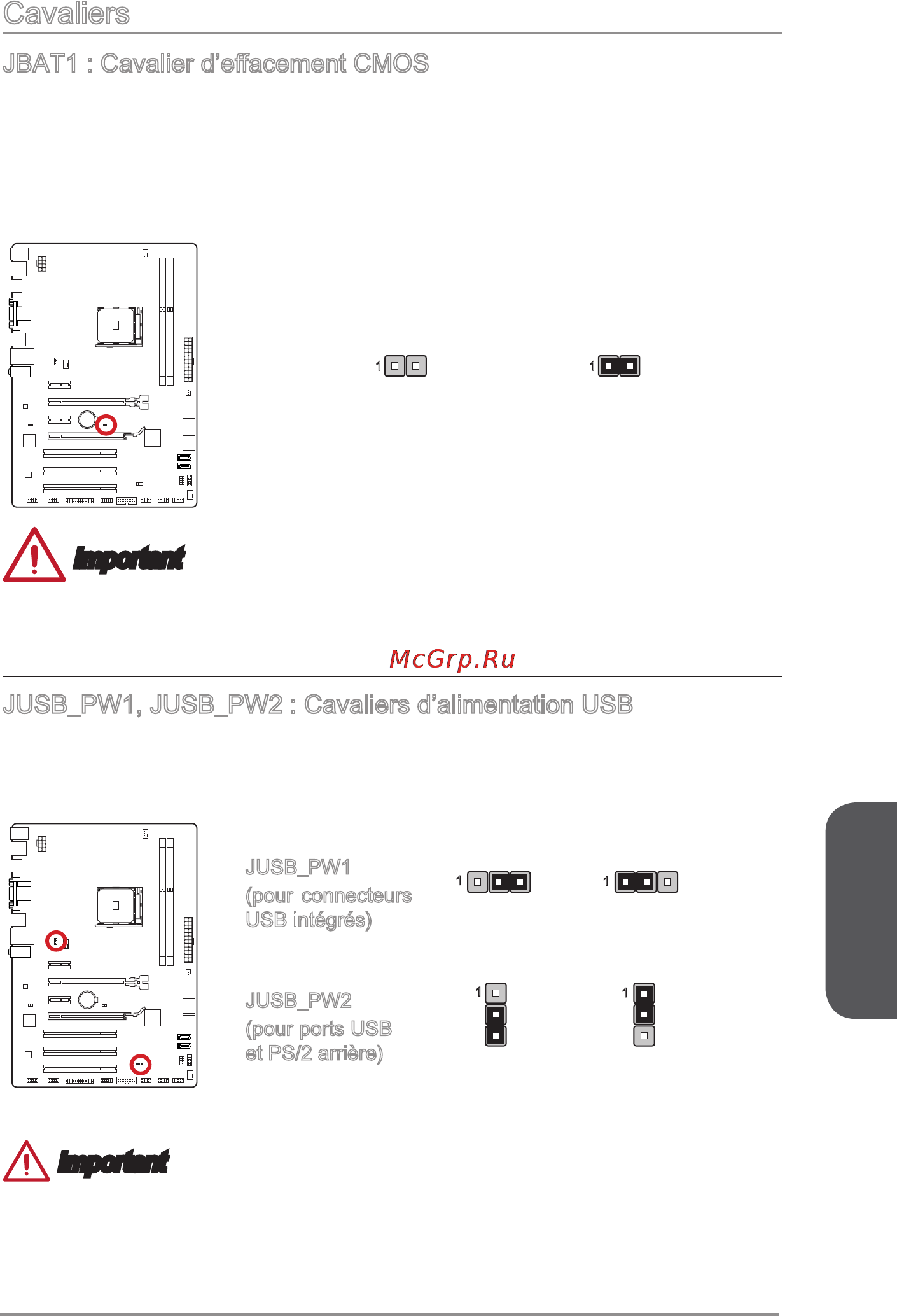

Cavaliers
JBAT1 : Cavalier d’eacement CMOS
Il y a un CMOS RAM intégré, qui possède un bloc d’alimentation alimenté par une
batterie externe, destiné à conserver les données de conguration du système. Avec
le CMOS RAM, le système peut lancer automatiquement le système d’exploitation
chaque fois qu’il est allumé. Si vous souhaitez eacer la conguration du système,
réglez le cavalier pour eacer CMOS RAM.
Important
Vous pouvez eacer le CMOS RAM en raccourcissant ce cavalier quand le système
est éteint. Ensuite, ouvriez le cavalier. Evitez d’eacer le CMOS pendant que le
système est allumé; cela endommagerait la carte mère.
JUSB_PW1, JUSB_PW2 : Cavaliers d’alimentation USB
Ces cavaliers sont utilisés pour assigner lequel des périphérique USB et PS/2
supporte le mode "Wake Up Event Setup" du BIOS.
Support Non Support (Défaut)
1
JUSB_PW2
(pour ports USB
et PS/2 arrière)
1
1
Support Non Support (Défaut)
JUSB_PW1
(pour connecteurs
USB intégrés)
1
Important
Si vous mettez le cavaliver en Enabled, l’alimentation doit être capable de fournir at le
courant 2A au moins.
Conserver les données
1
Eacer les données
1
