Русский
Ru-23

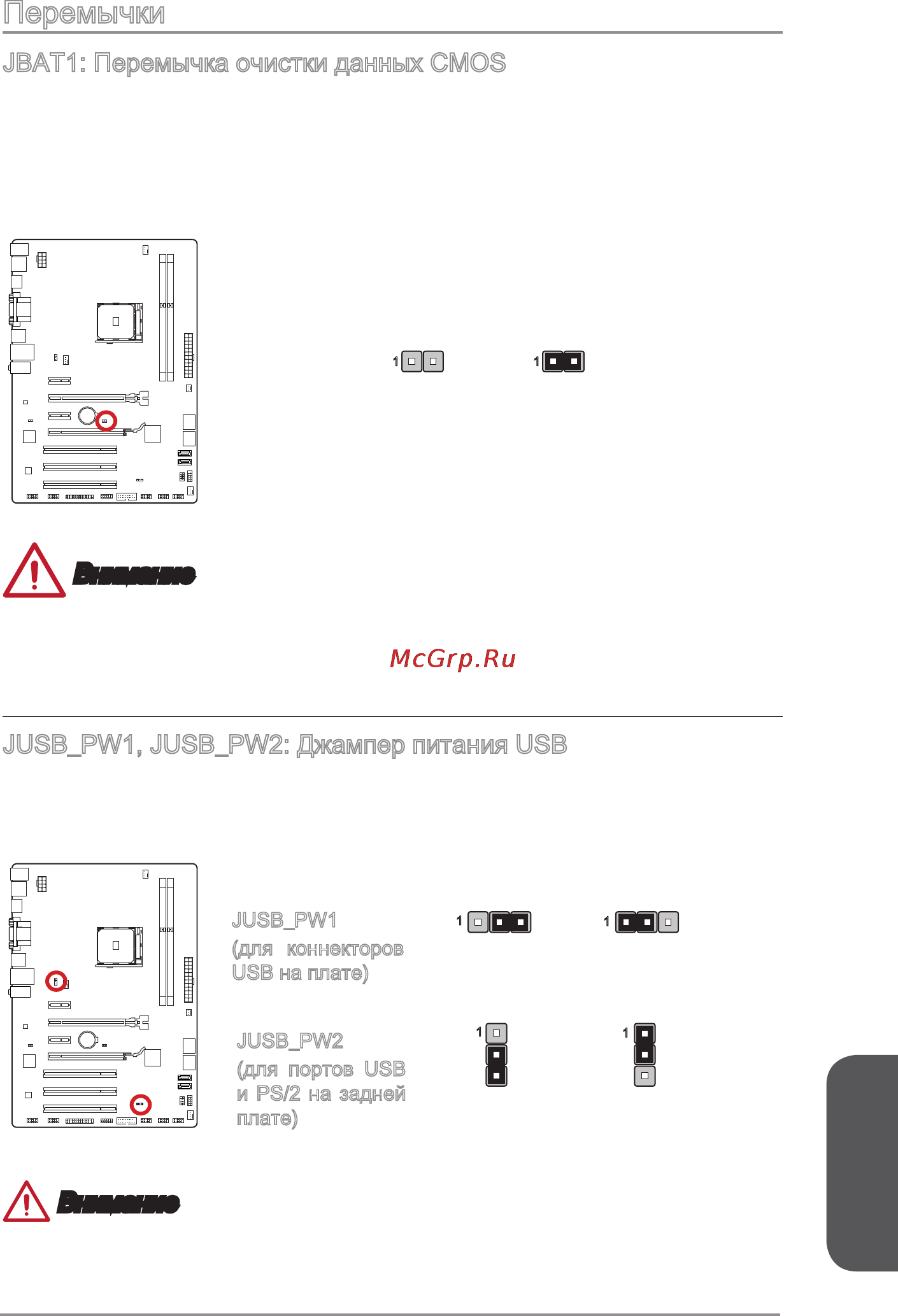

Перемычки
JBAT1: Перемычка очистки данных CMOS
На плате установлена CMOS память с питанием от батарейки для хранения
данных о конфигурации системы. С помощью памяти CMOS операционная
система (ОС) автоматически загружается каждый раз при включении. Для сброса
конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этой
перемычкой.
Сохранение
данных
Очистка
данных
1 1
Внимание
Очистка CMOS памяти производится замыканием указанных контактов
перемычкой при выключенной режиме. После выполнения очистки разомкните
перемычку. Очистка CMOS памяти во время работы системы не допустима, т.к.
это приведет к выходу материнской платы из строя.
JUSB_PW1, JUSB_PW2: Джампер питания USB
Данные джамперы используются для включения функции “Wake Up Event Setup”
посредством БИОС для USB или PS/2 устройства.
Поддержка Не поддерживает
(По умолчанию)
1
JUSB_PW2
(для портов USB
и PS/2 на задней
плате)
1
1
Поддержка Не поддерживает
(По умолчанию)
JUSB_PW1
(для коннекторов
USB на плате)
1
Внимание
Если вы установите перемычку в Включен, блок питания должен быть в
состоянии обеспечить по крайней мере 2A токов
.
