Français
Fr-2

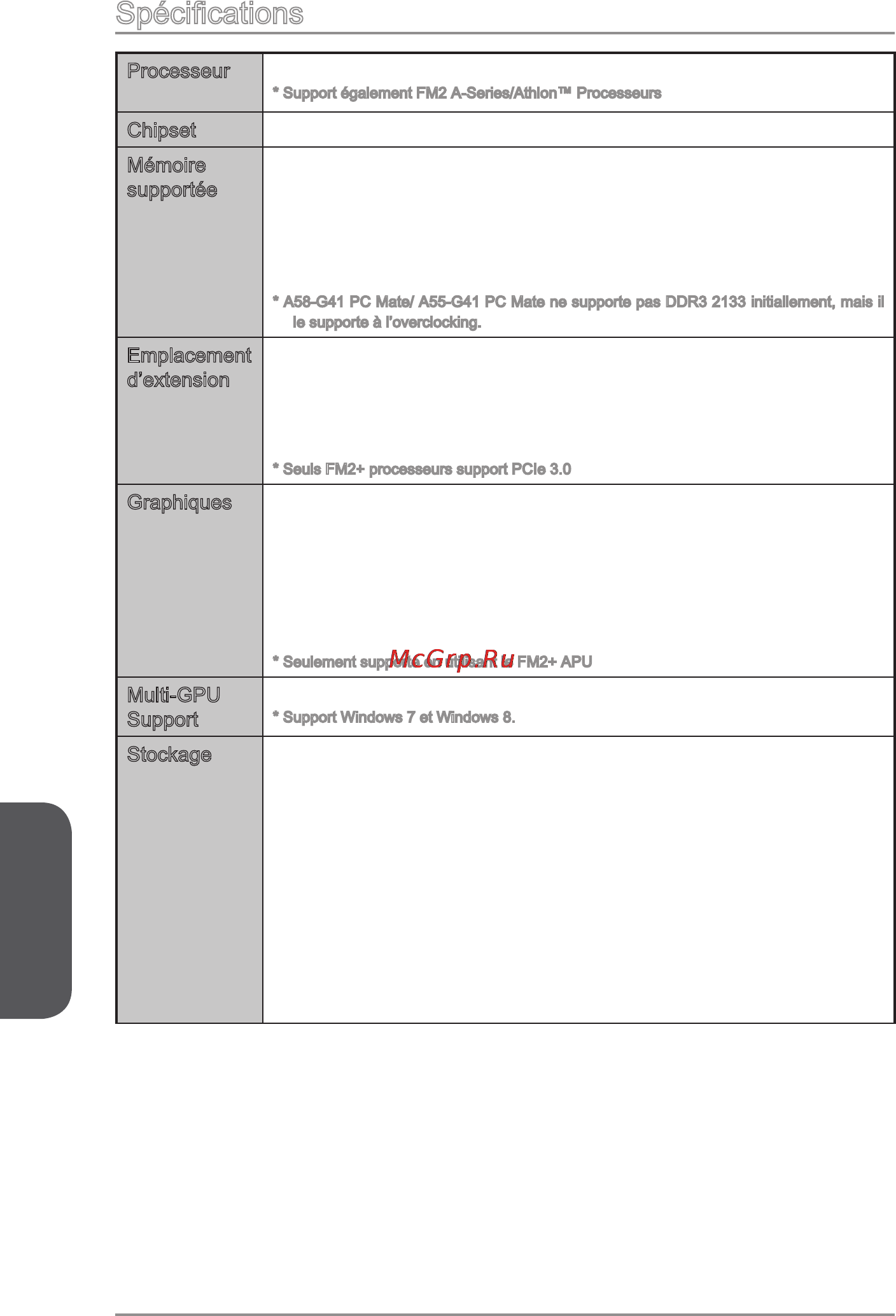

Spécications
Processeur AMD Socket FM2+ A-Series/Athlon™ Processeurs*
* Support également FM2 A-Series/Athlon™ Processeurs
■
Chipset AMD A88X/ A78/ A58/ A55■
Mémoire
supportée
2x emplacements de mémoire DDR3 supportent jusqu’à 32GB
Support DDR3 2133*/ 1866/ 1600/ 1333 MHz
Architecture mémoire double canal
Support mémoire non-ECC, mémoire un-buered
Support AMD Memory Prole (AMP)
Support Extreme Memory Prole (XMP)
* A58-G41 PC Mate/ A55-G41 PC Mate ne supporte pas DDR3 2133 initiallement, mais il
le supporte à l’overclocking.
■
■
■
■
■
■
Emplacement
d’extension
2x emplacements PCIe x16
PCI_E2 support la vitesse PCIe 3.0 x16*
PCI_E4 support la vitesse PCIe 2.0 x4
2x emplacements PCIe 2.0 x1
3x emplacements PCI
* Seuls FM2+ processeurs support PCIe 3.0
■
-
-
■
■
Graphiques 1x port VGA, supportant une résolution maximum de 1920x1200
@ 60Hz, 24bpp
1x port DVI-D, supportant une résolution maximum de
2560x1600@60Hz, 24bpp/ 1920x1200 @ 60Hz, 24bpp
1x port HDMI, supportant une résolution maximum de
4096x2160@24Hz, 36bpp*/ 3840x2160@30Hz, 36bpp*/
1920x1200@120Hz, 36bpp et 1920x1200@60Hz, 36bpp
* Seulement supporté en utilisant le FM2+ APU
■
■
■
Multi-GPU
Support
Support 2-Way AMD
®
CrossFire
TM
Technology*
* Support Windows 7 et Windows 8.
■
Stockage A88X-G41 PC Mate
Chipset AMD A88X
6x ports SATA 6Gb/s
Support RAID 0, RAID1, RAID5 et RAID 10
A78-G41 PC Mate
Chipset AMD A78
6x ports SATA 6Gb/s
Support RAID 0, RAID1 et RAID 10
A58-G41 PC Mate/ A55-G41 PC Mate
Chipset AMD A58/ A55
6x ports SATA 3Gb/s
Support RAID 0, RAID1 et RAID 10
■
-
-
-
■
-
-
-
■
-
-
-
