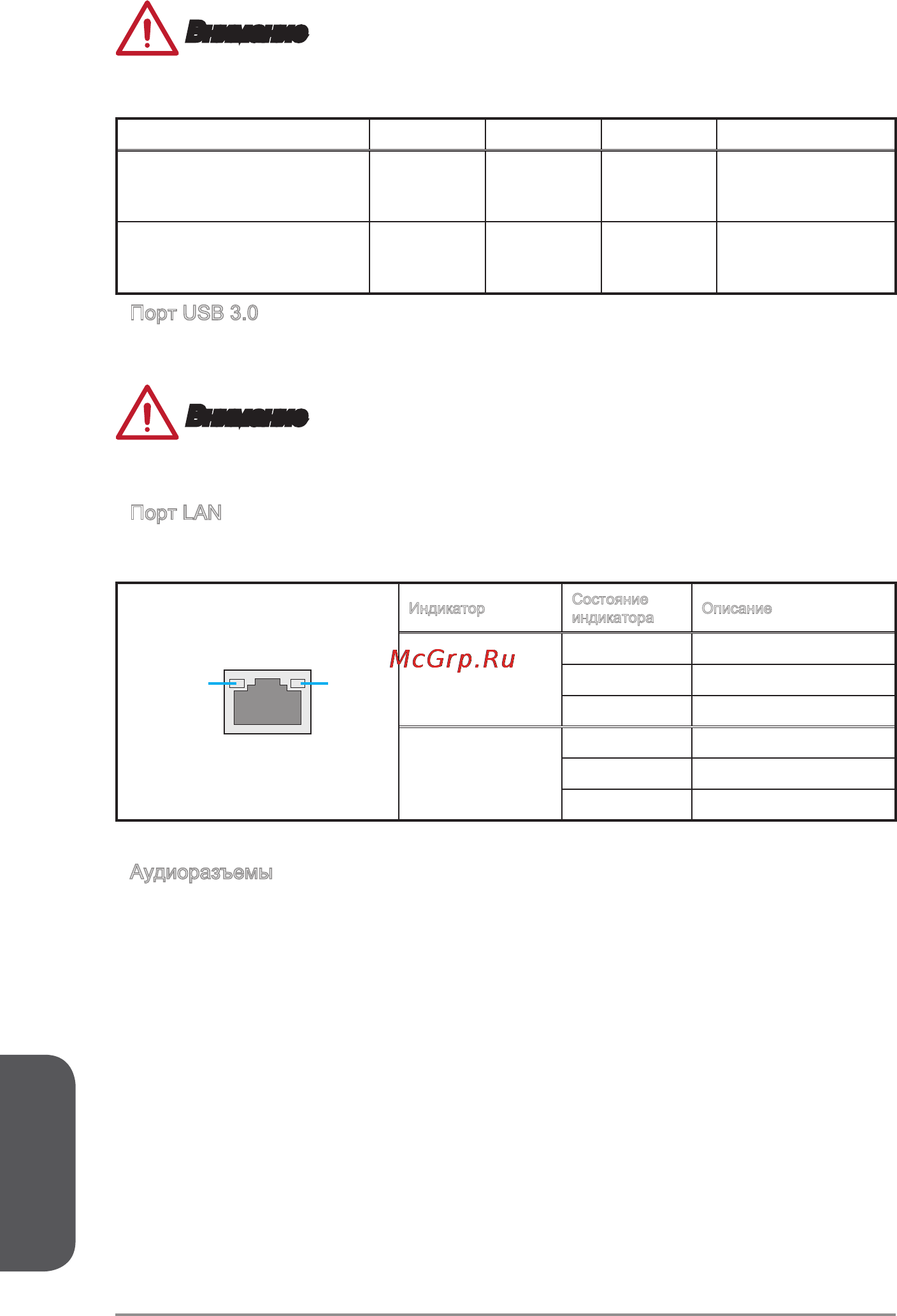

Русский
Ru-8
Внимание
Данная платформа поддерживает функции dual-display(два дисплея)/ triple-
display (три дисплея).
HDMI+VGA HDMI+DVI-D VGA+DVI-D HDMI+VGA+DVI-D
Режим расширения
(Расширение рабочего стола на
второй и третий монитор)
◯ ◯ ◯ ◯
Режим «клонирование»
(Изображения на мониторах
совпадают)
◯ ◯ ◯ ◯
Порт USB 3.0
Порт USB 3.0 обратно совместим с устройствами USB 2.0. Поддержка передачи
данных со скоростью до 5 Гбит/с (SuperSpeed).
Внимание
Для использования устройств USB 3.0 их следует подключать к порту USB 3.0.
Используемый USB-кабель должен быть совместим со стандартом USB 3.0.
Порт LAN
Стандартный разъем RJ-45 для подключения к локальной вычислительной сети
(LAN).
LINK/ACT
LED
SPEED
LED
Индикатор
Состояние
индикатора
Описание
Link/ Activity LED
(Подключение/
Работа индикатора)
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Speed LED
(Скорость передачи
данных)
Выкл. 10 Мбит/с подключение
Зеленый 100 Мбит/с подключение
Оранжевый 1 Гбит/с подключение
Аудиоразъемы
Эти разъемы используются для подключения аудиоустройств. Цвет гнезда
определяет функцию разъема.
Голубой — линейный вход: Служат для подключения внешних источников
звукового сигнала.
Зеленый — линейный выход: Разъем для подключения динамиков или
наушников.
Розовый — микрофон: Разъем для подключения микрофона.
▶
▶
▶
■
■
■
