Deutsch
De-7

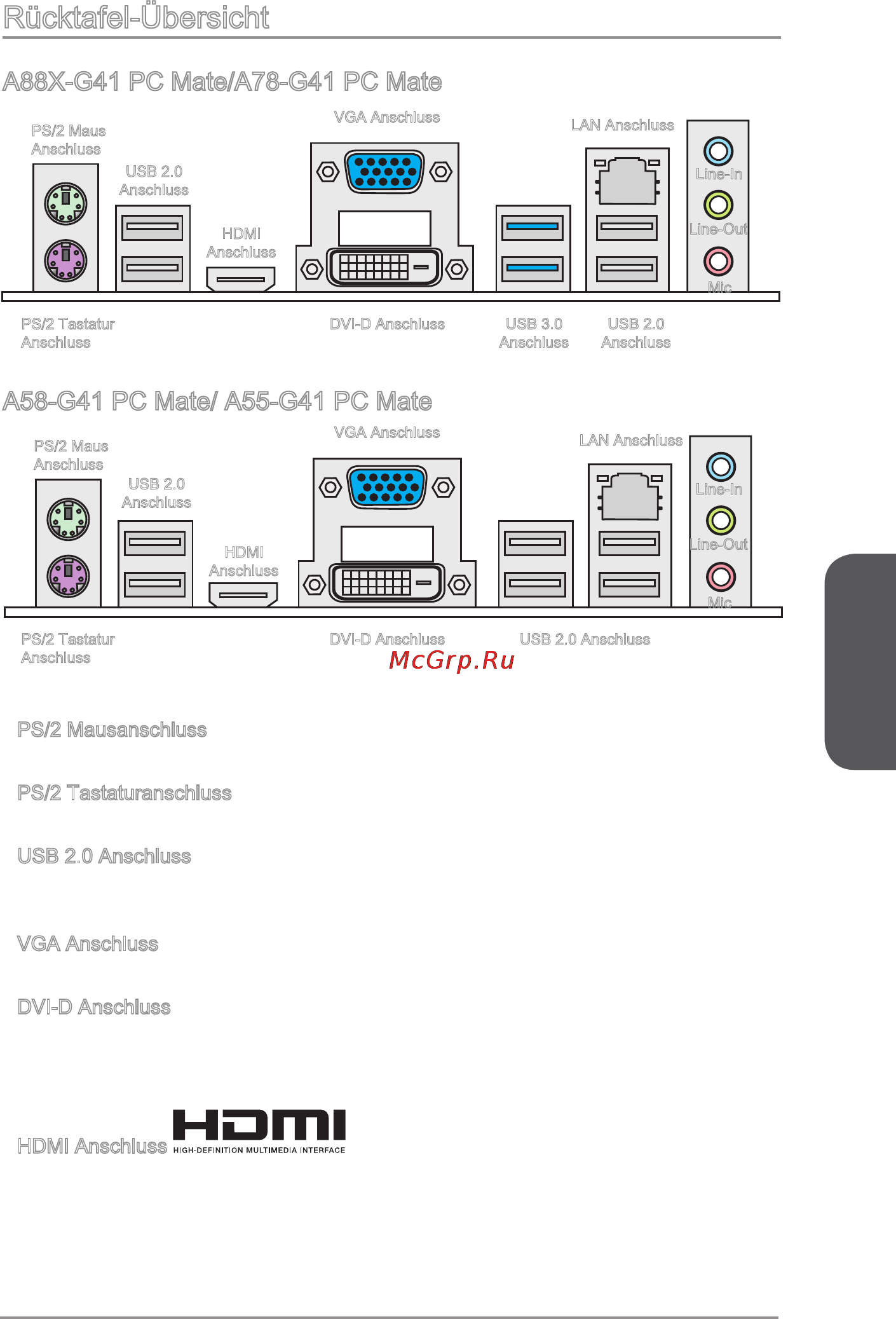

Rücktafel-Übersicht
PS/2 Mausanschluss
Die Standard PS/2
®
Maus Stecker DIN ist für eine PS/2
®
Maus.
PS/2 Tastaturanschluss
Die Standard PS/2
®
Tastatur Stecker DIN ist für eine PS/2
®
Tastatur.
USB 2.0 Anschluss
Der USB 2.0 Anschluss dient zum direkten Anschluss von USB 2.0-Geräten, wie etwa
Tastatur, Maus oder weiterer USB 2.0-kompatibler Geräte.
VGA Anschluss
Die DB 15-Pin Buchse dient zum Anschluss eines VGA Monitors.
DVI-D Anschluss
Der DVI-D (Digital Visual Interface- Digital) Anschluss erlaubt Ihnen, einen LCD- oder
CRT-Monitor mit Adapter anzuschließen. Um einen Monitor anzuschließen, können
Sie weitere Informationen dem Handbuch Ihres Monitors entnehmen.
HDMI Anschluss
®
Das High-Denition Multimedia Interface (kurz HDMI) ist eine Schnittstelle für die
volldigitale Übertragung von dekomprimierten Audio- und Video-Daten. Dieser HDMI
unterstützt alle Formate für Fernsehen, einschließlich Standard- und Enhanced- oder
HD-Video sowie das Audioformate der Unterhaltungselektronik.
▶
▶
▶
▶
▶
▶
A88X-G41 PC Mate/A78-G41 PC Mate
Line-In
Line-Out
Mic
USB 3.0
Anschluss
LAN Anschluss
PS/2 Tastatur
Anschluss
USB 2.0
Anschluss
HDMI
Anschluss
VGA Anschluss
DVI-D Anschluss
PS/2 Maus
Anschluss
Line-In
Line-Out
Mic
USB 2.0 Anschluss
LAN Anschluss
PS/2 Tastatur
Anschluss
USB 2.0
Anschluss
HDMI
Anschluss
VGA Anschluss
DVI-D Anschluss
PS/2 Maus
Anschluss
USB 2.0
Anschluss
A58-G41 PC Mate/ A55-G41 PC Mate
