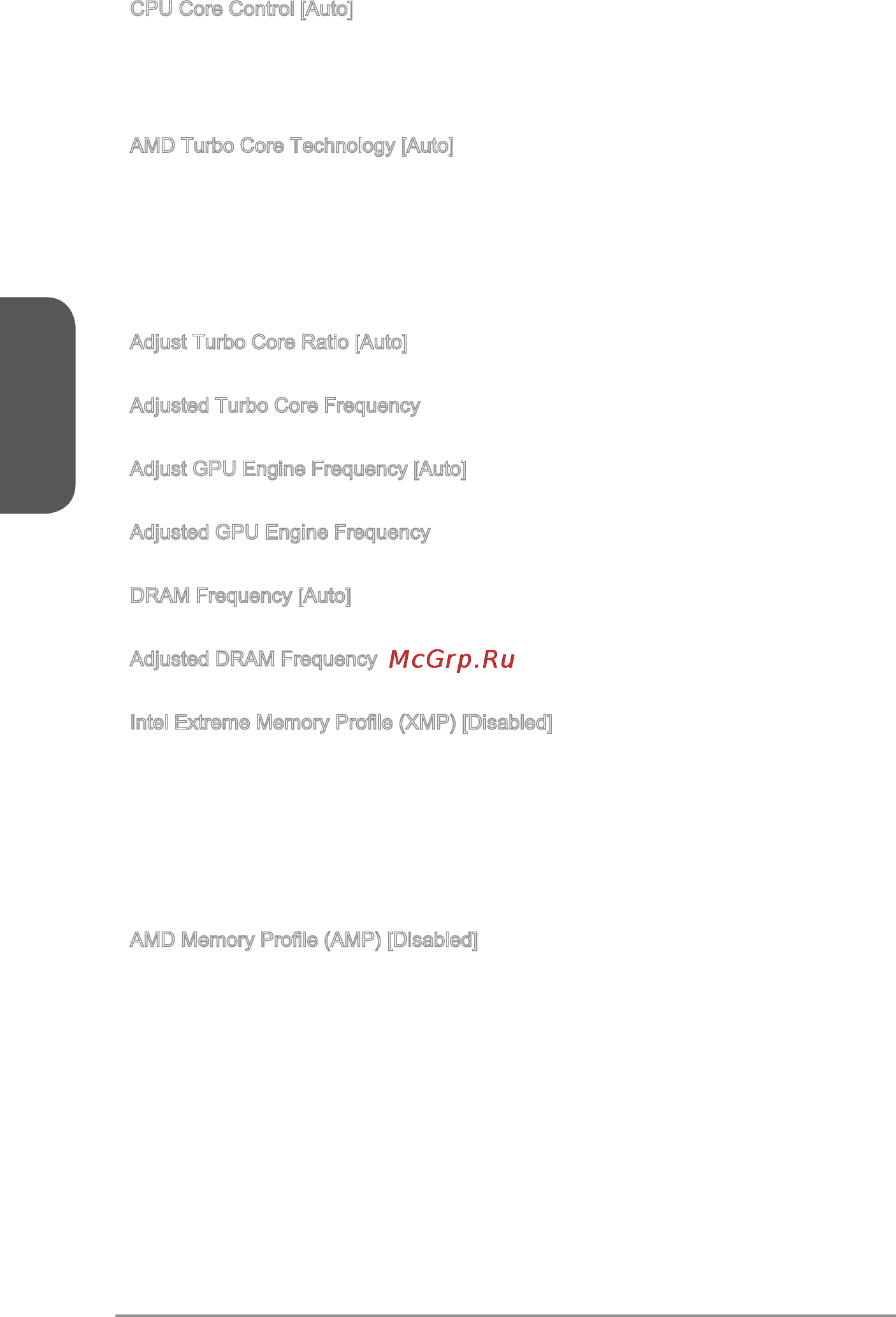

![MSI a88x-g41 pc mate [42/158] English](/views2/1174321/page42/bg2a.png)
English
En-30
CPU Core Control [Auto]
Change the number of CPU Core in the system. If set to "Auto", the CPU will operate
under the default number of cores. [Options: Auto, One core per processor(Core 0
Only), One core per processor(Core 2 Only), One Compute Unit(Core 0 & 1), One
Compute Unit(Core 2 & 3), One core per Compute Unit(Core 0 & 2)]
AMD Turbo Core Technology [Auto]
Based on AMD Turbo Core Technology, part of CPU core ratio may pop down for
providing more performance headroom for active CPU core, even AMD Cool’n’Quiet
Technology is Disabled.
[Auto] Turbo Core Technology will linked to AMD Cool’n’Quiet Technology.
[Enabled] Enables this function.
[Disabled] Disables this function.
Adjust Turbo Core Ratio [Auto]
Species the Turbo Core frequency multiplier.
Adjusted Turbo Core Frequency
Shows the adjusted Turbo Core frequency. Read-only.
Adjust GPU Engine Frequency [Auto]
Adjust GPU Engine Frequency.
Adjusted GPU Engine Frequency
Shows the adjusted GPU Engine frequency. Read-only.
DRAM Frequency [Auto]
Sets the DRAM frequency. Please note the overclocking behavior is not guaranteed.
Adjusted DRAM Frequency
Shows the adjusted DRAM frequency. Read-only.
Intel Extreme Memory Prole (XMP) [Disabled]
X.M.P. (Extreme Memory Prole) is the overclocking technology by memory module.
This item will be available when you install the memory modules that support X.M.P.
technology. When the Intel Extreme Memory Prole (XMP) is Enabled, the AMD Memory
Prole (AMP) will be forced to be disabled.
[Disabled] Disables this function.
[Enabled] Choose to apply an Intel Extreme Memory Prole (XMP) to increase sys
-
tem performance.
AMD Memory Prole (AMP) [Disabled]
AMP is the overclocking technology by memory module. This item will be available
when you install the memory modules that support AMP technology. When AMP is
Enabled, the XMP will be forced to be disabled.
[Disabled] Disables this function.
[Enabled] Choose to apply an AMD Memory Prole (AMP) to increase system per
-
formance.
▶
▶
▶
▶
▶
▶
▶
▶
▶
▶
