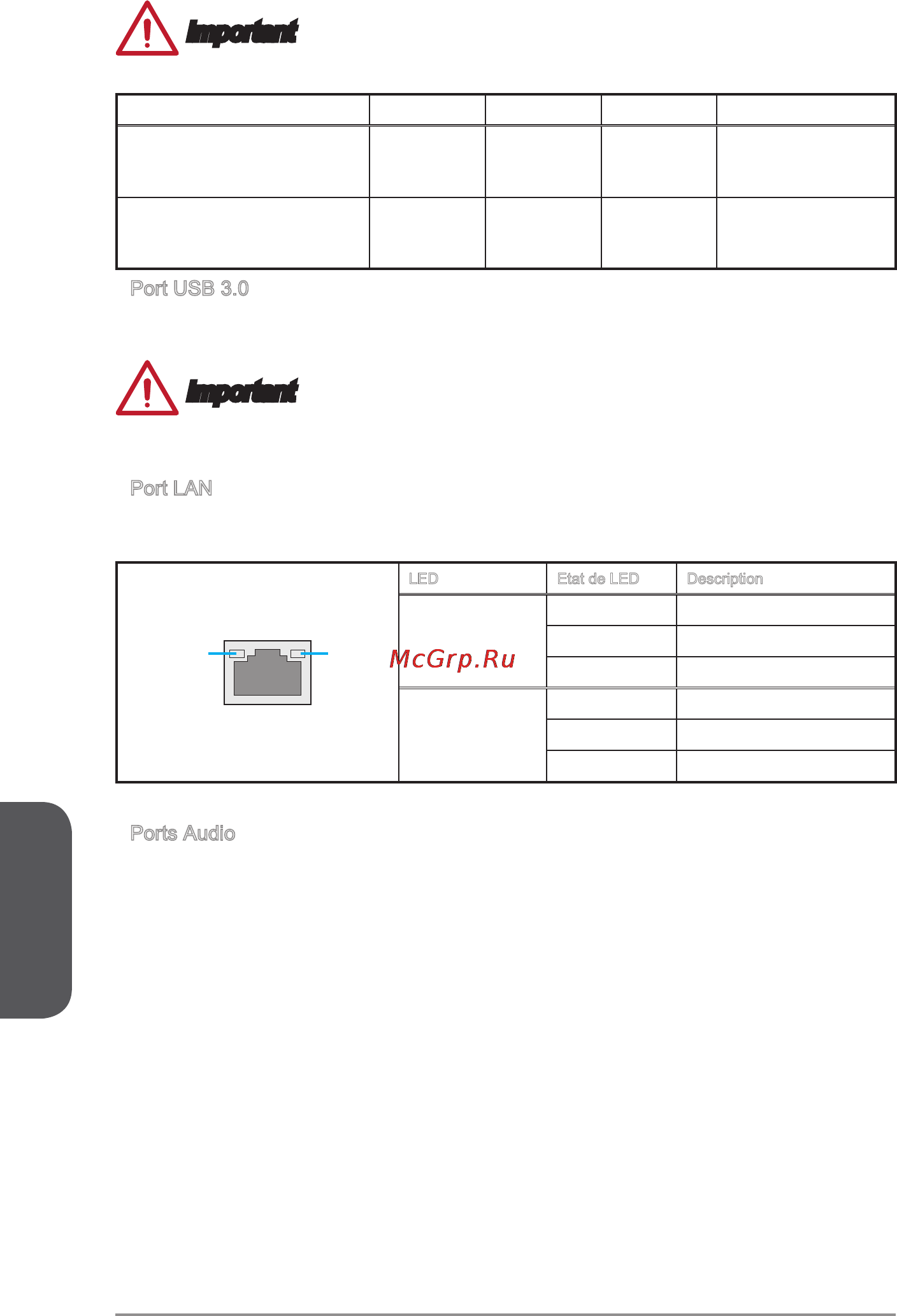

![MSI a88x-g41 pc mate [86/158] Français](/views2/1174321/page86/bg56.png)
Français
Fr-8
Important
Ce plate-forme supporte la fonction double-écran et triple-écran.
HDMI+VGA HDMI+DVI-D VGA+DVI-D HDMI+VGA+DVI-D
Mode étendu
(Etendre le PC sur un deuxième
ou troisième moniteur(s))
◯ ◯ ◯ ◯
Mode clone
(Deux moniteurs ont le même
écran)
◯ ◯ ◯ ◯
Port USB 3.0
Le port USB 3.0 est rétro-compatible avec les périphériques USB 2.0. Il supporte le
taux de transfert jusqu'à 5 Gbit/s (Super-Vitesse).
Important
Si vous voulez installer un périphérique USB 3.0, il faut utiliser une câble USB 3.0
pour connecter au port USB 3.0.
Port LAN
La prise standard RJ-45 LAN sert à la connexion au réseau local (Local Area Network
(LAN)).
LINK/ACT
LED
SPEED
LED
LED Etat de LED Description
Link/ Activity LED
(LED de lien/
activité)
Eteint Non relié
Jaune Relié
Clignote Activité de donnée
Speed LED
(LED de vitesse)
Eteint Débit de 10 Mbps
Vert Débit de 100 Mbps
Orange Débit de 1 Gbps
Ports Audio
Ces connecteurs audio sont utilisés pour les périphériques audio. Vous pouvez
diérencier leur utilisation grâce à la couleur des prises audio.
Bleu-Ligne In : sert à connecter les périphériques externes de sortie audio.
Vert-Ligne Out : est utilisé pour un haut-parleur ou un casque.
Rose-Mic : est utilisé pour un microphone.
▶
▶
▶
■
■
■
