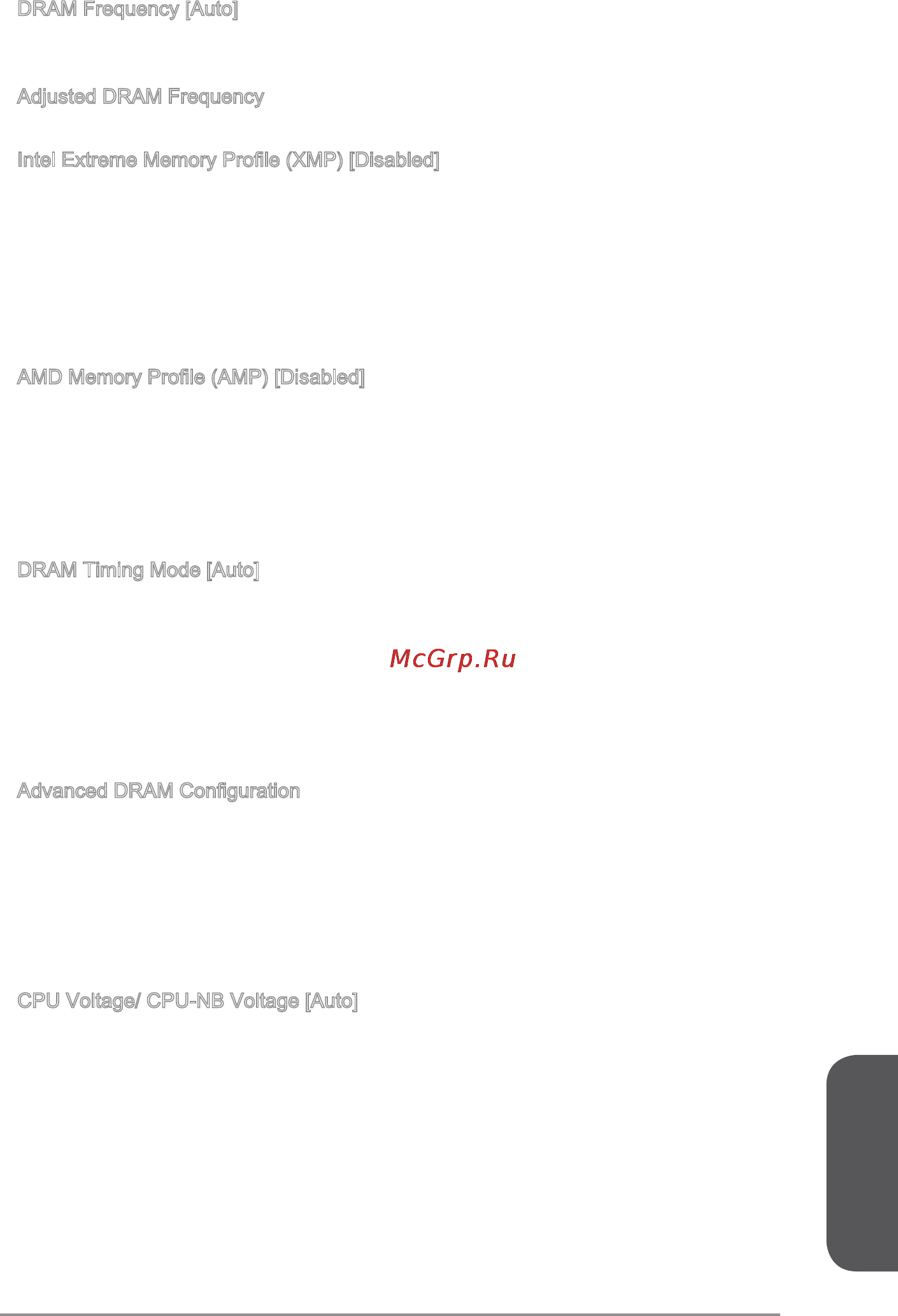

![MSI a88x-g41 pc mate [141/158] Русский](/views2/1174321/page141/bg8d.png)
Русский
Ru-31
DRAM Frequency [Auto]
Установка частоты памяти (DRAM). Обратите внимание, что возможность успеш-
ного разгона не гарантируется.
Adjusted DRAM Frequency
Показывает текущую частоту DRAM. Это значение нельзя изменять.
Intel Extreme Memory Prole (XMP) [Disabled]
X.M.P. (Extreme Memory Prole) является технологией разгона для модулей памяти.
Этот пункт доступен при установке модулей памяти с поддержкой технологии
X.M.P. При выборе Intel Extreme Memory Prole (XMP), будет произведено AMD
Memory Prole (AMP).
[Disabled] Функция выключена.
[Enabled] Выберите, чтобы нанести Intel Extreme Memory Prole (XMP) для
повышения производительности системы.
AMD Memory Prole (AMP) [Disabled]
AMP является технологией разгона для модулей памяти. Этот пункт доступен
при установке модулей памяти с поддержкой технологии AMP. При
выборе AMP, будет произведено XMP.
[Disabled] Функция выключена.
[Enabled] Выберите, чтобы нанести AMD Memory Prole (AMP) для повышения
производительности системы.
DRAM Timing Mode [Auto]
Режимы таймингов памяти.
[Auto] Временные параметры DRAM устанавливаются на основе SPD
(Serial Presence Detect) модуля памяти.
[Link] Позволяет пользователю настроить тайминги DRAM вручную для
всех каналов памяти.
[UnLink] Позволяет пользователю настроить тайминги DRAM вручную для
соответствующего канала памяти.
Advanced DRAM Conguration
Нажмите <Enter> для входа в подменю. Данное подменю будет доступно после
установки [Link] или [Unlink] в режиме “DRAM Timing Mode”. Пользователь может
настроить тайминги для каждого канала памяти. Система может работать
нестабильно или не загружается после изменения тамингов памяти. Если система
работает нестабильно, пожалуйста, очистите данные CMOS и восстановите
настройки по умолчанию. (см. перемычка очистки данных CMOS/раздел кнопки для
очистки данных CMOS и вход в BIOS, чтобы загрузить настройки по умолчанию.)
CPU Voltage/ CPU-NB Voltage [Auto]
Установка напряжений. При установке в “Auto”, BIOS установит напряжения
автоматически. Вы также можете настроить напряжения вручную.
▶
▶
▶
▶
▶
▶
▶
