Français
Fr-26

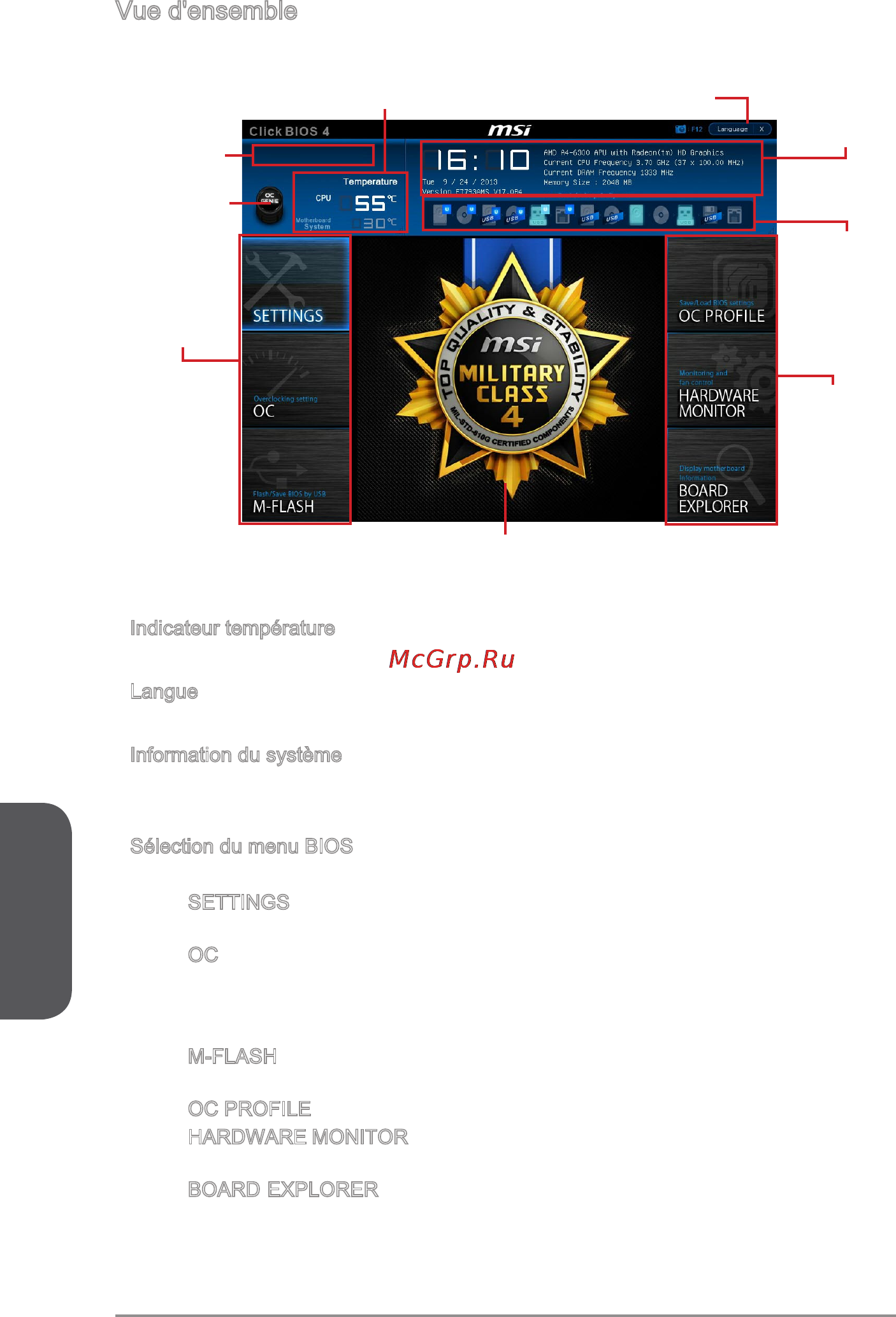

Vue d'ensemble
Entrer BIOS, l’écran suivant apparaît.
Sélection du
menu BIOS
Indicateur température
Information
du système
Barre priorité
de périphérique
démarrage
Ecran de menu
Sélection du
menu BIOS
Langue
Bouton virtuel
OC Genie
Nom du
modèle
Indicateur température
Cette partie ache la température du processeur et de la carte mère.
Langue
Ce menu vous permet de choisir la langue de la conguration BIOS.
Information du système
Cette partie ache l’heure, la date, le nom du CPU, la fréquence CPU, la fréquence
DRAM, la capacité DRAM et la version BIOS.
Sélection du menu BIOS
Les options suivantes sont disponibles :
SETTINGS - Utilisez ce menu pour spécier vos réglages du chipset et des
périphériques de démarrage.
OC - Ce menu permet l’ajustement des fréquences et des tensions. L’augmentation
de la fréquence permettra de meilleures performances,néanmoins une haute
fréquence, produit plus de chaleur et pourrait entraîner une instabilité, nous
déconseillons aux utilisateurs non initiés d’overclocker.
M-FLASH - Ce menu fournit la méthode pour mettre à jour le BIOS avec un
disque ash USB.
OC PROFILE - Ce menu sert à régler divers prols d'overclocking.
HARDWARE MONITOR - Ce menu permet de régler la vitesse des ventilateurs
et de surveiller les tensions du système.
BOARD EXPLORER - Il fournit les information relatives aux périphériques in-
stallés sur la carte mère.
▶
▶
▶
▶
■
■
■
■
■
■
