Русский
Ru-7

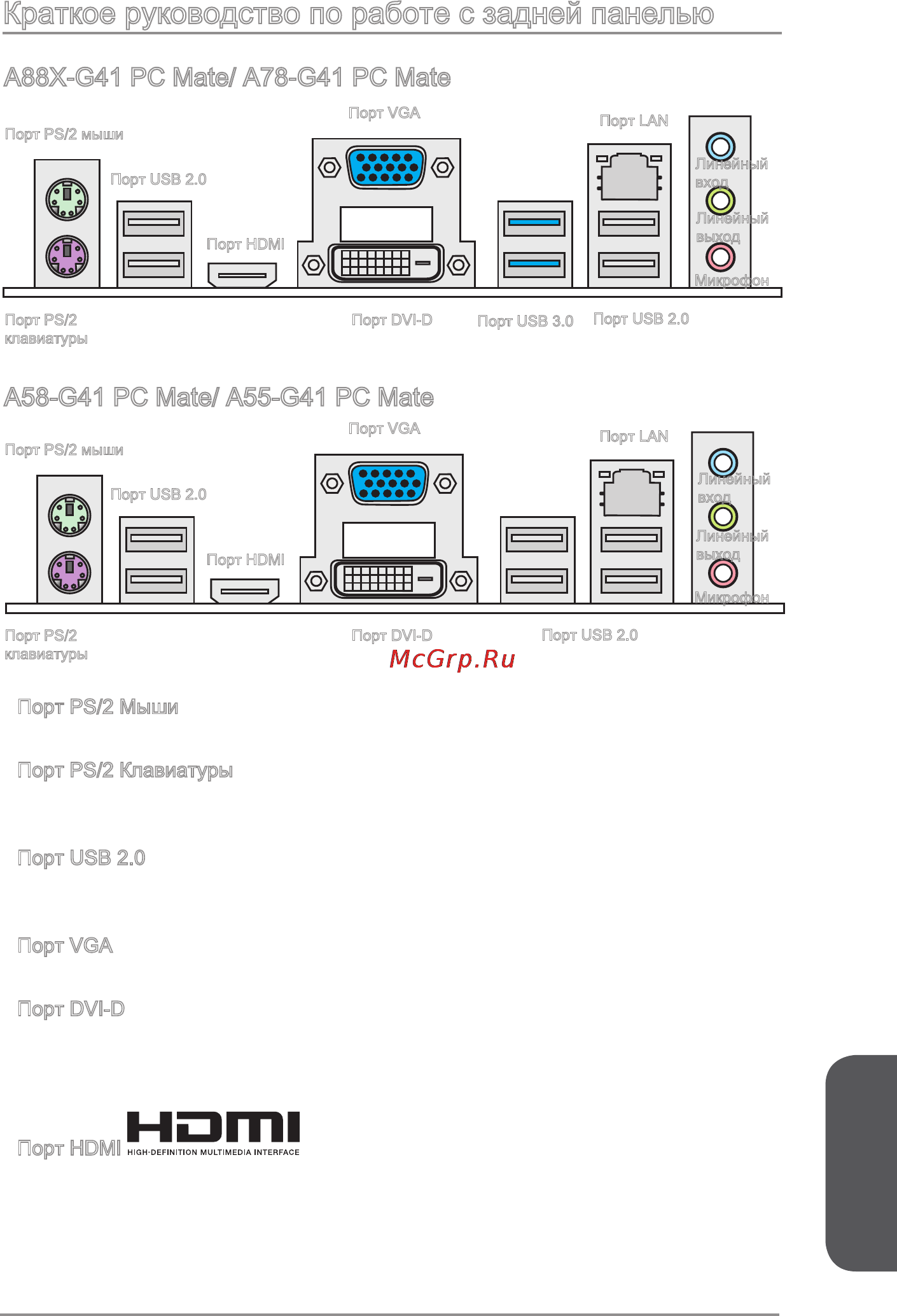

Краткое руководство по работе с задней панелью
Порт PS/2 Мыши
Разъем PS/2
®
мыши DIN для подключения мыши с интерфейсом PS/2
®
.
Порт PS/2 Клавиатуры
Разъем PS/2
®
клавиатуры DIN для подключения клавиатуры с интерфейсом
PS/2
®
.
Порт USB 2.0
Порт USB 2.0 предназначен для подключения USB 2.0-устройств, таких как
клавиатура, мышь и другие USB 2.0-совместимые устройства.
Порт VGA
Разъем DB15 гнездового типа для подключения монитора.
Порт DVI-D
Разъем DVI-D (цифровой видеоинтерфейс) подключается к ЖК или ЭЛТ
монитору с помощью переходника. Подробную информацию о подключении
монитора см. в руководстве к монитору.
Порт HDMI
®
Мультимедийный интерфейс высокой четкости (HDMI) представляет собой
полностью цифровой аудио- видеоинтерфейс, позволяющий передавать
несжатые потоки данных. Интерфейс HDMI обеспечивает передачу ТВ-сигнала
по одному кабелю в любом формате, включая телевидение стандартной,
повышенной и высокой четкости, а также многоканальный цифровой звукe.
▶
▶
▶
▶
▶
▶
Линейный
вход
Линейный
выход
Микрофон
Порт USB 3.0
Порт LAN
Порт PS/2
клавиатуры
Порт USB 2.0
Порт HDMI
Порт VGA
Порт DVI-D
Порт PS/2 мыши
Линейный
вход
Линейный
выход
Микрофон
Порт USB 2.0
Порт LAN
Порт PS/2
клавиатуры
Порт USB 2.0
Порт HDMI
Порт VGA
Порт DVI-D
Порт PS/2 мыши
Порт USB 2.0
A88X-G41 PC Mate/ A78-G41 PC Mate
A58-G41 PC Mate/ A55-G41 PC Mate
