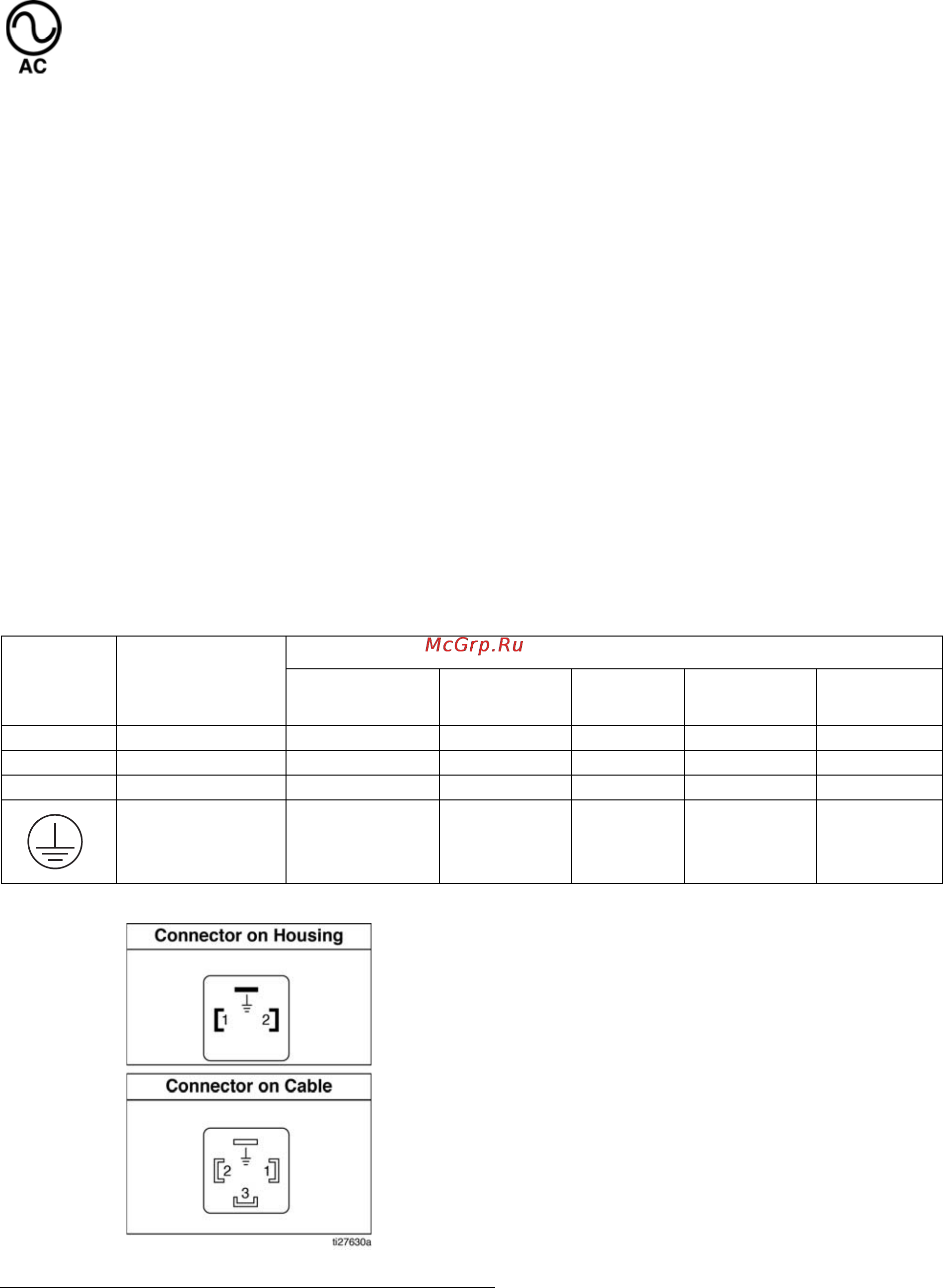

![Graco G1 Plus 94G003 [11/32] Din разъем перем тока 15 футов арт 123358](/views2/1193441/page11/bgb.png)
Установка
332587F 11
DIN-разъем перем. тока– 15футов: арт. №123358
Спецификации соединителя стандарта DIN
• Стандарт DIN 43650, форма A, 18мм, установлен в соответствии с инструкциями производителя кабеля питания
• Рассчитан на 6А минимум при 250В перем. тока
Спецификация кабелей
• США/Канада: 3-жильный кабель SOOW калибра 16AWG, соответствующий стандартам UL62 и CSA 22.2 №49,
с черной, белой и зеленой изоляцией
• Европа: 5-жильный кабель H07RN-F класса 3, 1,5мм
2
, занесенный в списки соответствующих агентств, с синей,
коричневой и желто-зеленой изоляцией
• Япония/Тайвань: 3-жильный кабель 2 PNCT, 1,25мм
2
, занесенный в списки соответствующих агентств, с черной,
белой и красной изоляцией
• Юго-Восточная Азия/Индия/Австралия: 3-жильный кабель H07RN-F, 1,5мм
2
, занесенный в списки
соответствующих агентств, с синей, коричневой и желто-зеленой изоляцией
• Китай: 3-жильный кабель YZW, 1,5мм
2
, занесенный в списки соответствующих агентств, с синей, коричневой
и желто-зеленой изоляцией
Цвет штифта и относящегося к нему провода (
РИС. 2)
PIN Pin Name
Wire Color
United States/
Canada
Europe
Japan/
Taiwan
SEA/India/
Australia
China
1 Line Black Brown Black Brown Brown
2 Neutral White Blue White Blue Blue
3 Not used Not used Not used Not used Not used Not used
Ground Green Green/Yellow Red Green/Yellow Green/Yellow
РИС. 2
