Установка
332587F 7
Установка
Идентификация компонентов
Обозначения.
AБак
B Патрон насоса
C Клапан снятия давления (не входит в комплект
поставки/обязателен)
D Фитинг впуска смазки (1 в комплекте,
только в моделях для консистентной смазки)
E DIN-разъем (если оснащено)
F CPC-разъем (если оснащено)
G Номер модели/серийный номер
H Упорная пластина (только в некоторых моделях
для консистентной смазки)
J Вентиляционное отверстие
K Заливная крышка (только в моделях для масла)
L Панель управления

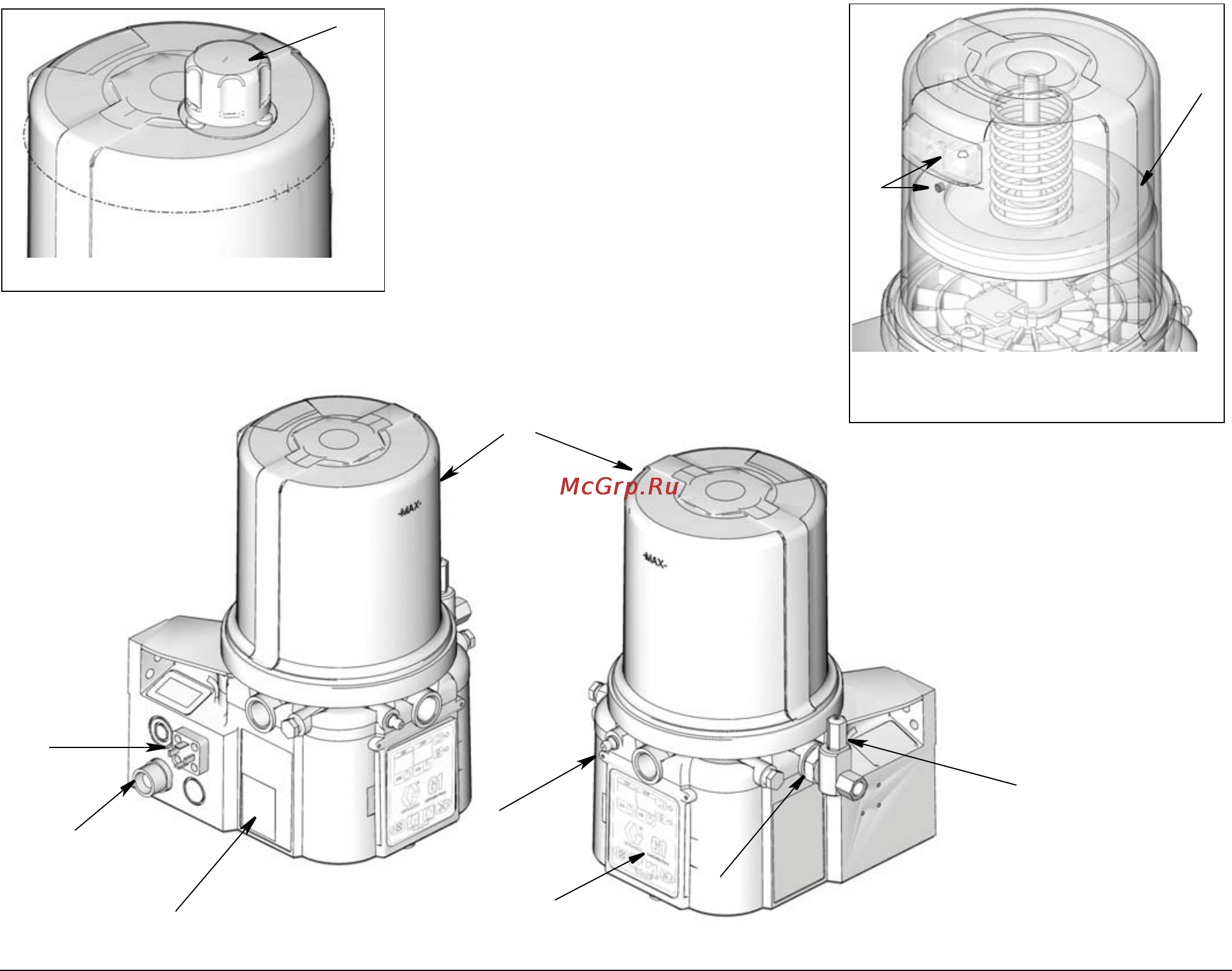

РИС. 1.
