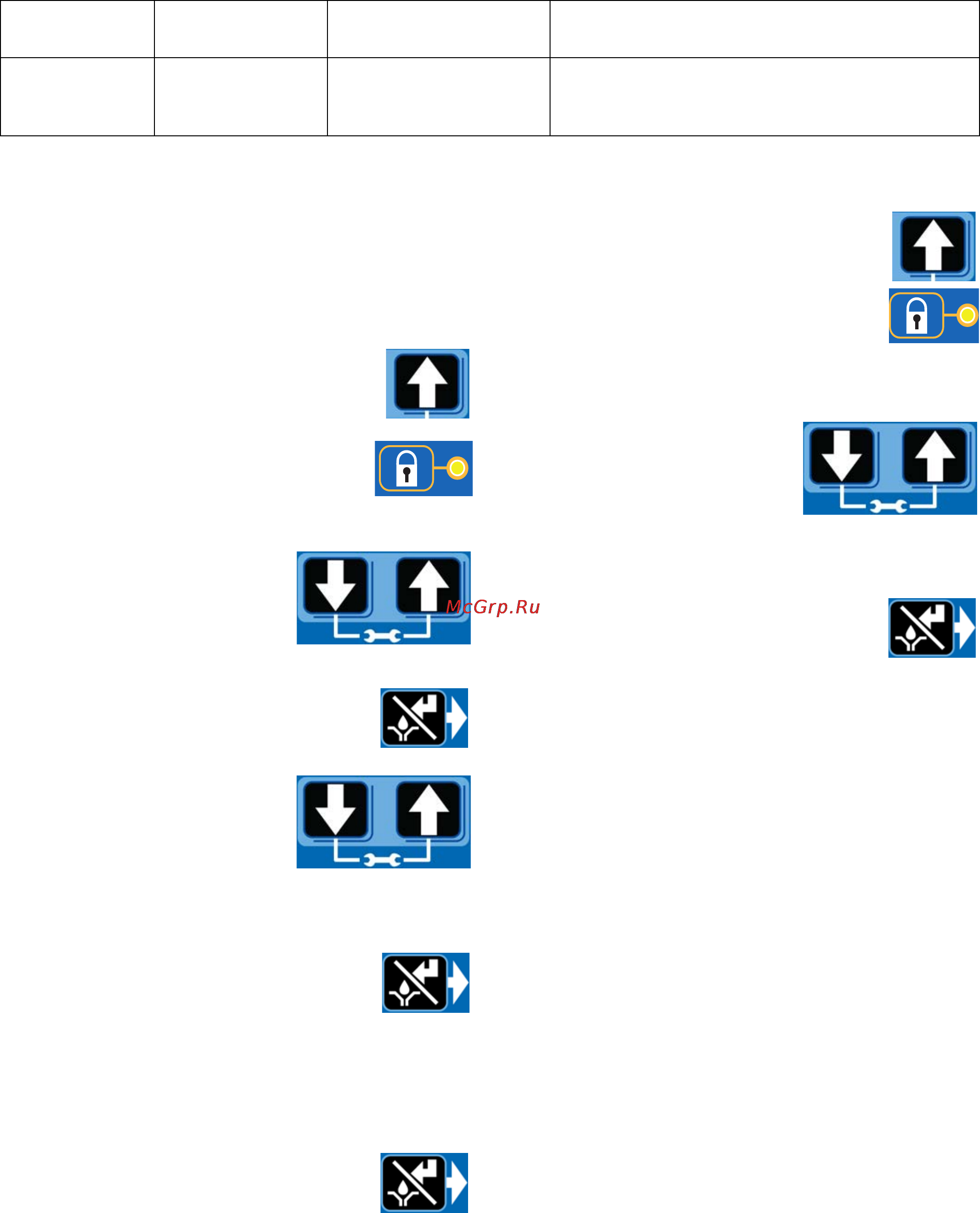

Расширенное программирование
22 332587F
Расширенное программирование
Первый ввод PIN-кода
Установка PIN-кода
В насосе G1 можно установить PIN-код для защиты
настроек от случайного изменения настроек
несанкционированными пользователями.
1. Нажмите и удерживайте в течение
10секунд кнопку со СТРЕЛКОЙ ВВЕРХ.
Рядом со ЗНАЧКОМ БЛОКИРОВКИ
на дисплее загорится светодиодный
индикатор, показывая, что аппарат
находится в режиме установки PIN-кода.
2. На дисплее появится слово
OFF (ВЫКЛ). Нажмите кнопку
со СТРЕЛКОЙ ВВЕРХ или ВНИЗ
для смены надписи на ON
(ВКЛ).
3. Нажмите кнопку ВВОД для
ввода PIN-кода.
4. Курсор автоматически займет
позицию для ввода первого
символа PIN-кода. С помощью
кнопок со СТРЕЛКОЙ ВВЕРХ и
ВНИЗ перебирайте числа от 0
до 9, пока в поле ввода PIN-кода не появится первая
нужная цифра.
5. Нажмите кнопку ВВОД для установки
числа. Курсор автоматически
переместится на следующее числовое
поле.
6. Повторите этапы 4 и 5 для каждого с запросом
ввода PIN-кода.
7. Нажмите кнопку ВВОД для сохранения
PIN-кода и выхода из режима
расширенной настройки.
Вход в режим расширенной настройки
Нажмите и удерживайте в течение 10секунд
кнопку со СТРЕЛКОЙ ВВЕРХ.
Если ранее насос G1 был защищен
PIN-кодом, загорится светодиодный
индикатор рядом со ЗНАЧКОМ
БЛОКИРОВКИ, показывая, что необходимо
ввести PIN-код.
1. Курсор автоматически займет
позицию для ввода первого
символа PIN-кода. С помощью
кнопок со СТРЕЛКОЙ ВВЕРХ и
ВНИЗ перебирайте числа от 0
до 9, пока в поле ввода PIN-кода не появится первая
нужная цифра.
2. Нажмите кнопку ВВОД для установки
числа. Курсор автоматически
переместится на следующее числовое
поле.
3. Повторите этапы 1 и 2 для каждого поля с запросом
ввода PIN-кода.
Если PIN-код введен правильно, насос G1 перейдет
к варианту расширенной настройки, который
используется для смены PIN-кода.
A1– смена PIN-кода.
Чтобы сменить PIN-код, соблюдайте инструкции
по первому вводу PIN-кода.
Расширенный
вариант
Установка Формат и описание Назначение
A1
Код
блокировки
(не обязательно)
Защищает режимы
настройки PIN-кодом
Предотвращает несанкционированный доступ
кнастройкам.
