Установка
8 332587F

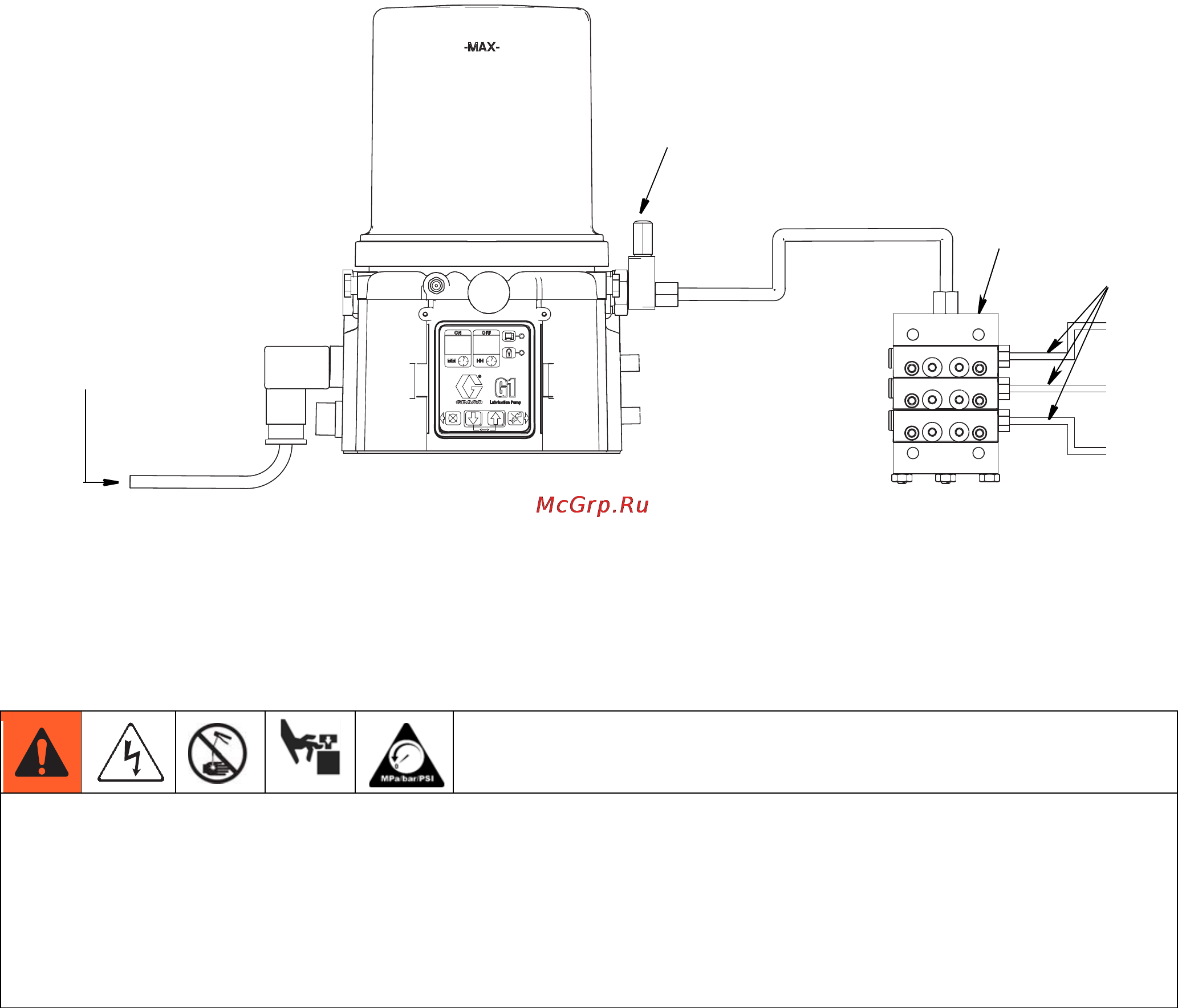

Стандартная установка
A Подсоединено к предохранителю или источнику питания
B Клапан снятия давления (обязателен, приобретается
отдельно)
C Клапаны последовательно-поступательного деления
D К местам смазки
Выбор места установки
• Выберите такой участок, который полностью
выдержит массу насоса G1 и смазочного материала,
а также все трубопроводы и электрические
соединения.
• См. две схемы монтажных отверстий, приведенные
в разделе "Монтажные схемы" на стр. 31 данного
руководства.
ПРИМЕЧАНИЕ. На двух схемах монтажных отверстий,
приведенных в разделе "Технические данные",
показаны единственные правильные примеры
монтажа насоса G1. Другими вариантами установки
пользоваться нельзя.
• Пользуйтесь только указанными монтажными
отверстиями и предлагаемыми конфигурациями.
• Модели G1 для масла можно монтировать только
вертикально.
• В случае эксплуатации модели G1 для консистентной
смазки в наклонном или перевернутом положении
(независимо от времени такого использования)
необходимо использовать только модели,
оснащенные упорной пластиной. В противном
случае насос G1 следует устанавливать вертикально.
• Для закрепления насоса G1 на монтажной
поверхности воспользуйтесь тремя крепежными
деталями из комплекта поставки.
A
B
D
C
ОПАСНОСТЬ АВТОМАТИЧЕСКОЙ АКТИВАЦИИ СИСТЕМЫ
Неожиданная активация системы может привести к тяжелым травмам, в том числе проколам кожи и ампутации
конечностей.
Данное устройство оснащено автоматическим таймером активации смазочной системы насоса при подаче тока или
выходе из функции программирования. Прежде чем устанавливать в систему или демонтировать из нее смазочный
насос, отключите и изолируйте все источники питания, а также снимите давление.
