Настройка
18 332587F
ПРИМЕЧАНИЕ. Вентиляционное отверстие в задней
части бака не является отводным отверстием или
индикатором переполнения.
4. Отсоедините заливочный шланг.
Смена смазки
При смене смазочного материала всегда используйте
только подходящие жидкости и смазки.
Заполнение смазочного
аппарата
• Пользуйтесь только теми маслами, которые
подходят для конкретных условий эксплуатации,
автоматического распределения и рабочей
температуры оборудования. За подробностями
обращайтесь к производителю оборудования
и смазочного материала.
• Бак можно залить с помощью ручного,
пневматического или электрического
перекачивающего насоса.
• Не превышайте максимального заливочного
объема (рис. 10).
• Обязательно установите бак перед эксплуатацией
насоса G1.
• Используйте только масла вязкостью не ниже 40сСт.
1. Снимите заливную крышку (а).
2. Залейте масло в бак до линии полной заливки (b).
3. Установите заливную крышку на место. Плотно
закрутите ее вручную.
Заправка
ПРИМЕЧАНИЕ. Заправлять насос при каждой заливке
смазочного материала совсем не обязательно.
Заправка насоса может понадобиться только перед
первым использованием или при разрешенном режиме
работы на холостом ходу.
1. Ослабьте фитинг патрона насоса (рис. 11).
ПРИМЕЧАНИЕ. При ослаблении фитинга патрона
ни в коем случае НЕ ОСЛАБЛЯЙТЕ сам патрон насоса.
Ослабление патрона приведет к изменению выходного
объема
2. Запустите насос и не выключайте до тех пор, пока
воздух не перестанет смешиваться со смазочным
материалом, выходящим из фитинга патрона
(рис. 12).
3. Затяните фитинг патрона насоса, поворачивая
два ключа в противоположные стороны (рис. 11).

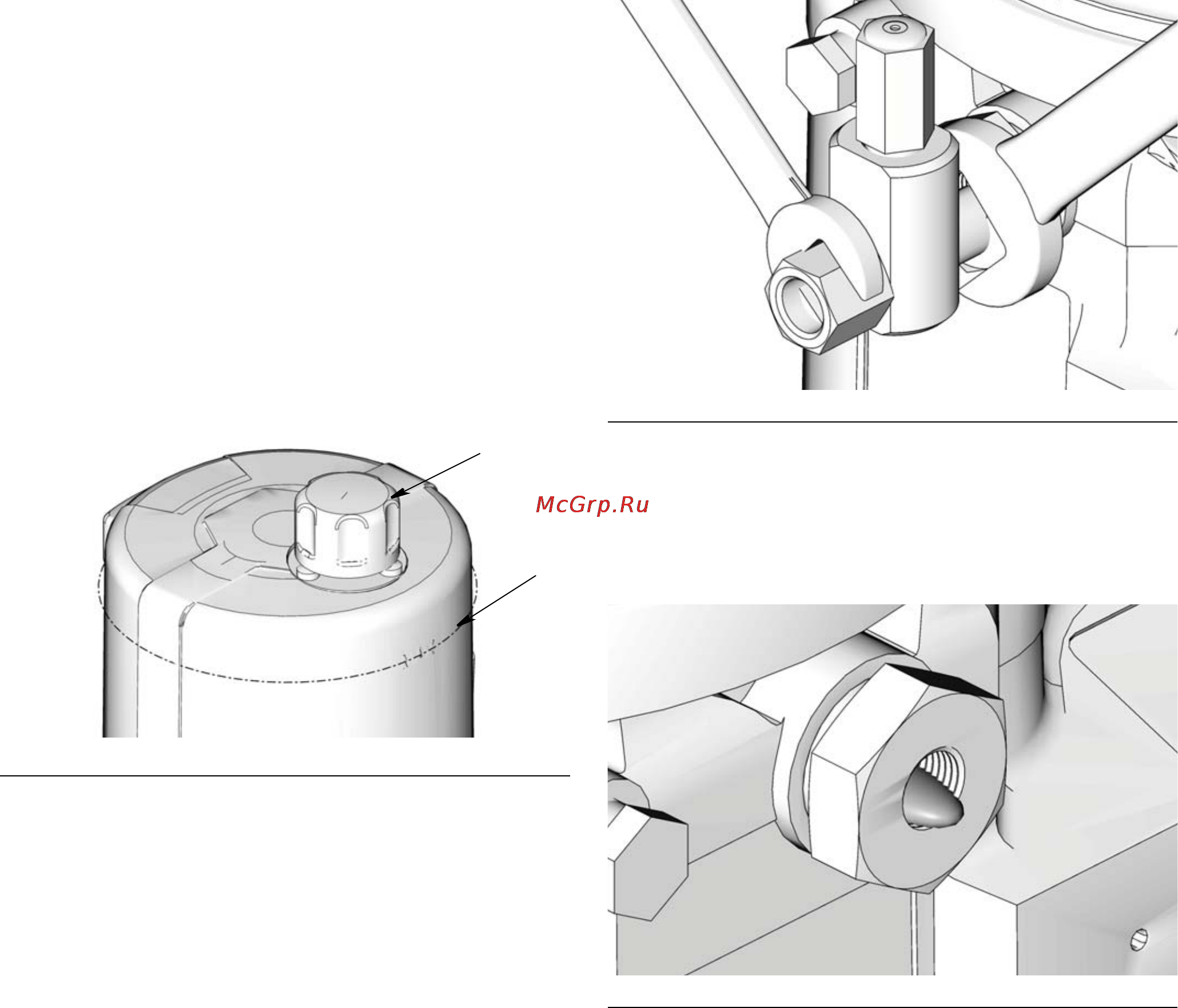

РИС. 10
a
b
РИС. 11
РИС. 12
