Настройка
332587F 17
Заливка смазки
Чтобы обеспечить оптимальную производительность
насоса G1, придерживайтесь указанных ниже правил.
• Пользуйтесь только смазками класса 000–2 по NLGI,
подходящими для конкретных условий
эксплуатации, автоматического распределения
и рабочей температуры оборудования. За
подробностями обращайтесь к производителю
оборудования и смазочного материала.
• Бак можно залить с помощью ручного,
пневматического или электрического
перекачивающего насоса.
• Не превышайте максимальный заливочный
объем (рис. 8).
• Обязательно установите бак перед эксплуатацией
насоса G1.
Для моделей без упорной пластины.
1. Подсоедините заливочный шланг ко впускному
фитингу (37) (рис. 7).
2. Для жидкостей более высокой вязкости
нажмите кнопку ручного режима, чтобы
запустить насос во время заливки с
целью вращения мешалки и
препятствия образования воздушных
карманов в консистентной смазке.
3. Заполните бак смазкой подходящей вязкости по
классификации NLGI до линии полной заливки.
ПРИМЕЧАНИЕ. Вентиляционное отверстие в задней
части бака не является отводным отверстием или
индикатором переполнения.
4. Отсоедините заливочный шланг.
Для моделей с упорной пластиной.
1. Подсоедините заливочный шланг ко впускному
фитингу (рис. 7).
2. Для жидкостей более высокой вязкости
нажмите кнопку ручного режима, чтобы
запустить насос во время заливки с
целью вращения мешалки и
препятствия образования воздушных карманов
в консистентной смазке.
3. Заливайте смазку в бак до тех пор, пока уплотнение
упорной пластины не откроет вентиляционное
отверстие (рис. 9) и из бака не выйдет большая
часть воздуха.
УВЕДОМЛЕНИЕ
• Перед заливкой бака всегда выполняйте очистку
фитинга (37) чистой сухой тканью. Грязь и/или
мусор могут повредить насос и/или смазочную
систему.
• Заливку с помощью пневматического или
электрического перекачивающего насоса
следует проводить, соблюдая осторожность,
чтобы не превысить допустимое давление
инеповредить бак.

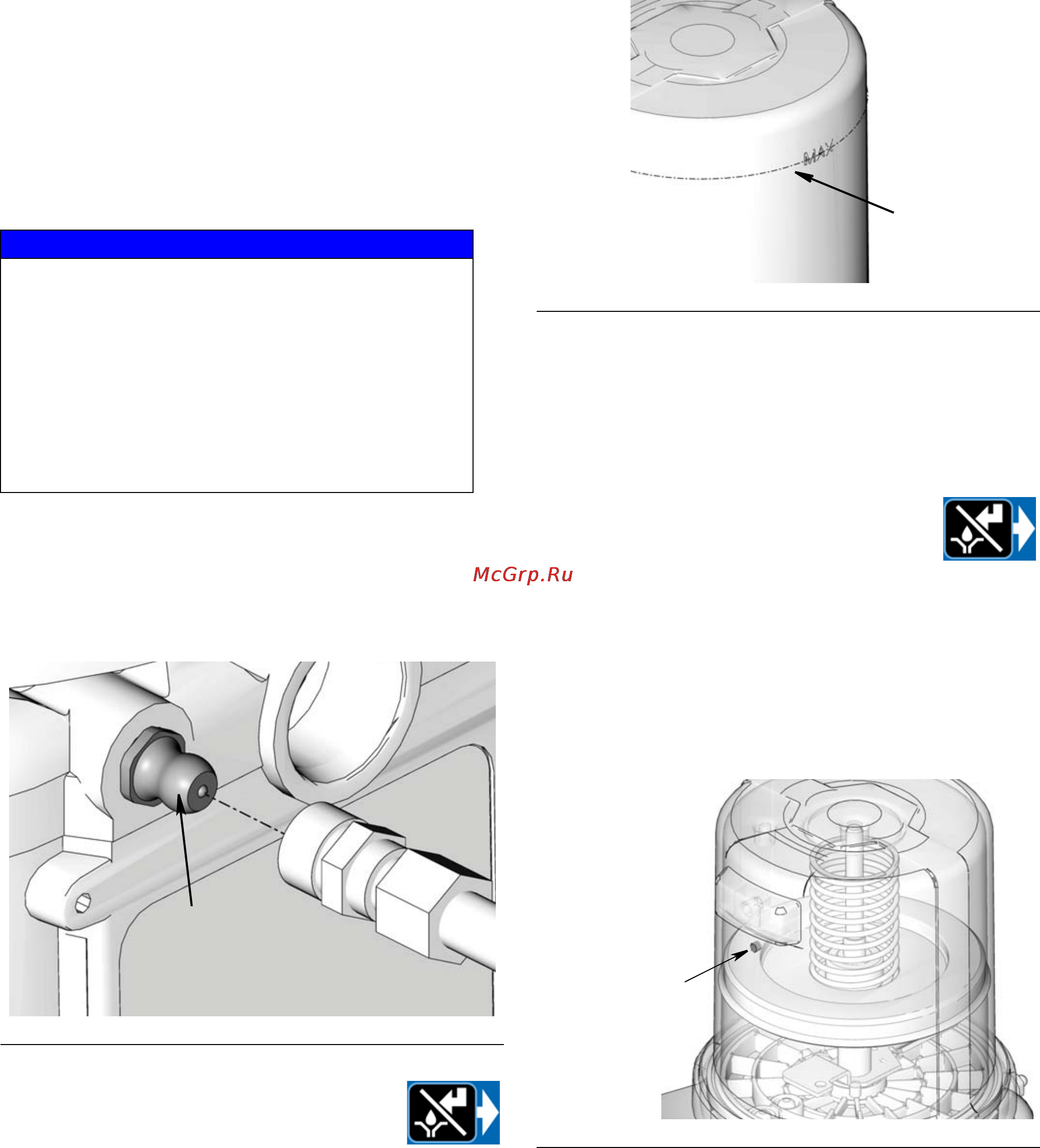

РИС. 7
37
РИС. 8
РИС. 9
линия полной
заливки
вентиляционное
отверстие
