Установка
332587F 13
CPC-разъем пост. тока– 3-жильный кабель, 15футов: арт. № 127783
Спецификации соединителя CPC
• Один 7-позиционный гнездовой соединитель AMP
967650-1 (1,5мм)
• Три полых штифта AMP 962999-1 (калибр 16–14)
• Один компенсатор натяжения на 180 градусов или
один компенсатор натяжения на 90 градусов AMP
965576-1 (определяется по кабельному выводу для
соответствующей конфигурации)
Замечания по установке
• Выполните обжатие штифтов на проводе и
установите в гнездовой соединитель согласно
инструкциям производителя.

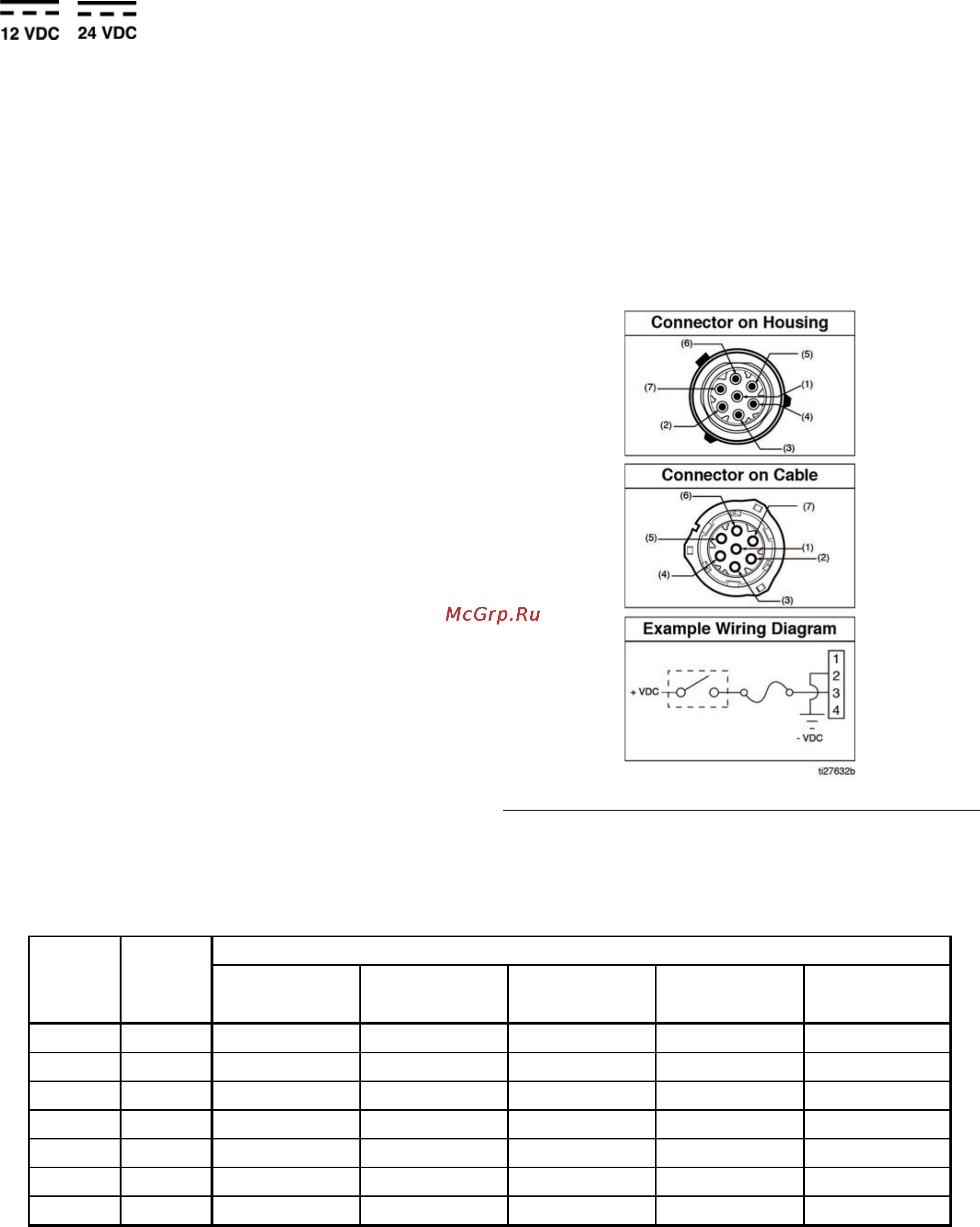

• Правильное положение в соединителе см. на
штифтовой схеме, представленной на рис. 4.
• Прикрепите гнездовой соединитель к кабелю в
соответствии с необходимой конфигурацией
компенсатора натяжения.
Спецификация кабелей
• США/Канада: 3-жильный кабель SOOW калибра
16AWG, соответствующий стандартам UL62 и CSA
22.2 №49, с черной, белой и зеленой изоляцией
• Европа: 5-жильный кабель H07RN-F класса 3,
1,5мм
2
, занесенный в списки соответствующих
агентств, с синей, коричневой и желто-зеленой
изоляцией
• Япония/Тайвань: 3-жильный кабель 2 PNCT,
1/25мм
2
, занесенный в списки соответствующих
агентств, с черной, белой и красной изоляцией
• Юго-Восточная Азия/Индия/Австралия:
3-жильный кабель H07RN-F, 1,5мм
2
, занесенный в
списки соответствующих агентств, с синей,
коричневой и желто-зеленой изоляцией
• Китай: 3-жильный кабель YZW, 1,5мм
2
, занесенный
в списки соответствующих агентств, с синей,
коричневой и желто-зеленой изоляцией
Цвет штифта и относящегося к нему провода (
РИС. 4)
РИС. 4
UnitedStates/
Canada
Europe Japan/Taiwan
SEA/India/
Australia
China
1NotUsed NotUsed NotUsed NotUsed NotUsed NotUsed
2 ‐VDC Black Brown Black Brown Brown
3 +VDC White Blue White Blue Blue
4NotUsed NotUsed NotUsed NotUsed NotUsed NotUsed
5NotUsed NotUsed NotUsed NotUsed NotUsed NotUsed
6NotUsed NotUsed NotUsed NotUsed NotUsed NotUsed
7NotUsed Green Green/Yellow Red Green/Yellow Green/Yellow
Pin PinName
