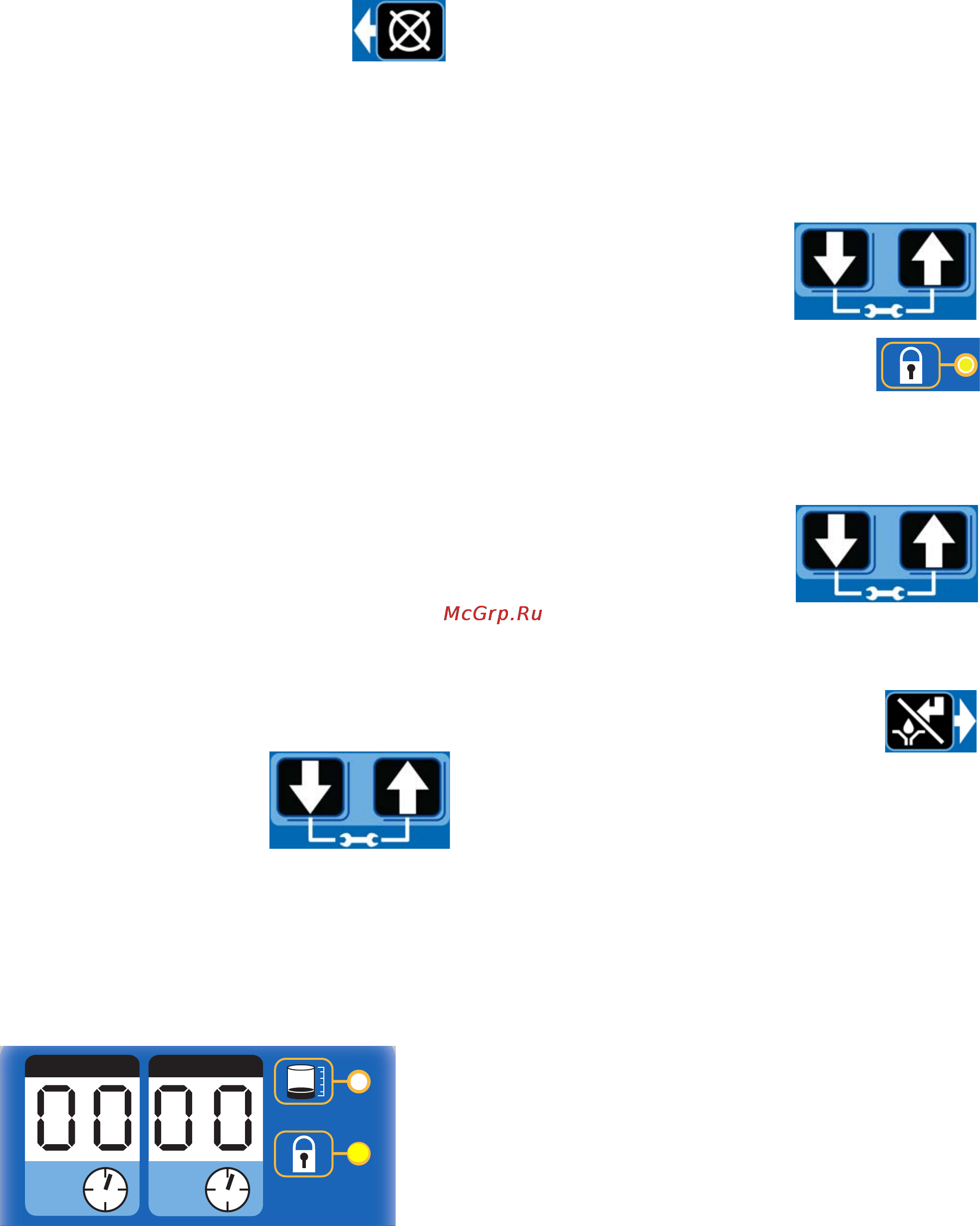

Настройка устройства управления модели Plus
20 332587F
Инструкции
Питание аппаратов с контроллерами
По умолчанию аппараты с контроллерами
настроены на работу в
хронометрированном режиме, с
1минутой режима работы (ВКЛ) и 8часами
режима простоя (ВЫКЛ). Аппарат должен быть
подключен к сети в режиме простоя (ВЫКЛ). Это
необходимо для обратного отсчета 8часов. Если
аппарат перешел в режим работы (ВКЛ) без выполнения
заправки, нажмите и удерживайте в течение 1секунды
кнопку сброса на панели управления (показана справа),
чтобы перейти в режим простоя (ВЫКЛ).
В модели G1 Plus используется таймер, регулирующий
время нагнетательного цикла и время простоя между
циклами.
ПРИМЕЧАНИЕ.
• Мигающее число на дисплее обозначает, что насос
G1 находится в РЕЖИМЕ НАСТРОЙКИ.
• В РЕЖИМЕ РАБОТЫ эти числа не мигают.
• Если в течение 60секунд никаких действий не
производится, аппарат возвращается в РЕЖИМ
РАБОТЫ цикла простоя (ВЫКЛ), перезапускается
отсчет полного запрограммированного времени
простоя (ВЫКЛ). При входе в РЕЖИМ НАСТРОЙКИ
обратный отсчет не возобновится с точки
прерывания цикла.
Вход в режим настройки
Для входа в РЕЖИМ НАСТРОЙКИ
нажмите и удерживайте в течение
3секунд обе кнопки со
СТРЕЛКАМИ ВВЕРХ и ВНИЗ.
ПРИМЕЧАНИЕ. Если после входа в режим настройки
горит светодиодный индикатор блокировки и на
дисплее появились четыре нуля (0000), значит, в
аппарате включена защита PIN-кодом. Инструкции по
вводу кода см. в разделе "Ввод PIN-кода для доступа
к режиму настройки".
Ввод PIN-кода для доступа к режиму
настройки
Для доступа к функциям программирования аппарата в
контроллер G1 не нужно вводить PIN-код. Но компания
Graco понимает, что некоторые пользователи захотят
защитить программные настройки. Поэтому в аппарате
предусмотрена возможность авторизации с помощью
PIN-кода. Инструкции по установке PIN-кода приведены
в разделе "Расширенное программирование" данного
руководства. См. стр. 22.
Ниже описано, как ввести PIN-код.
1. Нажмите и удерживайте в
течение 3секунд обе кнопки
со СТРЕЛКАМИ ВВЕРХ и ВНИЗ.
2. На дисплее загорится светодиодный
индикатор рядом со ЗНАЧКОМ
БЛОКИРОВКИ, и появятся 4нуля,
показывающие, что для доступа к РЕЖИМУ
НАСТРОЙКИ в насосе G1 необходимо ввести
PIN-код.
3. Курсор автоматически займет
позицию для ввода первого
символа PIN-кода. С помощью
кнопок со СТРЕЛКОЙ ВВЕРХ и
ВНИЗ перебирайте числа от 0
до 9, пока в поле ввода PIN-кода не появится первая
нужная цифра.
4. Нажмите кнопку ВВОД для установки
числа. Курсор автоматически
переместится на следующее
числовое поле.
5. Повторите этапы 3 и 4 для каждого поля с запросом
ввода PIN-кода.
Если PIN-код введен правильно, первый редактируемый
символ на дисплее начнет мигать.
ПРИМЕЧАНИЕ. Мигающее поле на дисплее обозначает,
что насос G1 находится в РЕЖИМЕ НАСТРОЙКИ. В
РЕЖИМЕ РАБОТЫ числа на дисплее не будут мигать.
