10 3A2985
Установка
Вытяжная вентиляция для отработанного
воздуха
Отверстие для выпуска отработанного воздуха имеет резьбу
3/4 npt(f). Не допускается создание препятствий перед
отверстием выпуска отработанного воздуха. Чрезмерное
ограничение выпуска может привести к хаотичной работе
насоса.
Если глушитель (P) установлен непосредственно на отверстии
для выпуска отработанного воздуха, то перед сборкой
обмотайте резьбу глушителя лентой из ПТФЭ или нанесите на
нее противозадирную смазку.
Для обеспечения выброса отработанного воздуха в сторону:
1. Извлеките глушитель (P) из отверстия для выпуска
отработанного воздуха на насосе.
2. Установите заземленный шланг (T) для выпуска
отработанного воздуха и подсоедините глушитель (P) к
другому концу шланга. Минимальный внутренний диаметр
выпускного воздушного шланга составляет 19 мм
(3/4 дюйма). Если потребуется шланг длиной более 4,57 м
(15 футов), то используйте шланг большего диаметра.
Не допускайте резких изгибов или изломов шланга.
См. Рис. 5.
3. Для сбора жидкости на случай разрыва диафрагмы
установите контейнер (U) на конце линии для выпуска
отработанного воздуха.

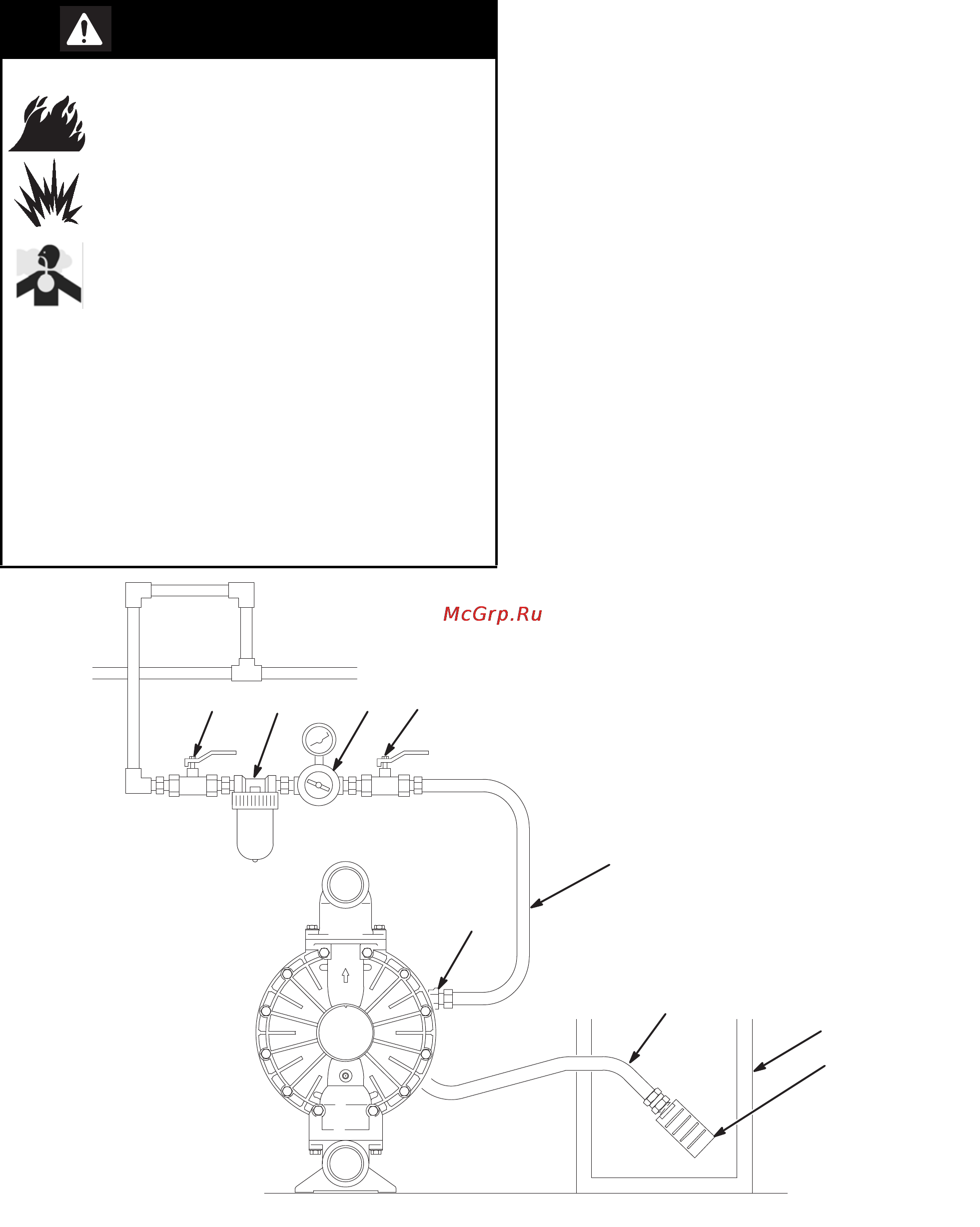

РИС. 5______________________________________________________________________________________________________________
ПРЕДУПРЕЖДЕНИЕ
ОПАСНОСТЬ ПОЖАРА И ВЗРЫВА; ОПАСНЫЕ
ЖИДКОСТИ
Перед началом эксплуатации этого насоса,
обязательно прочтите и соблюдайте
предупреждения и меры предосторожности
из разделов ОПАСНЫЕ ЖИДКОСТИ и
ОПАСНОСТЬ ПОЖАРА И ВЗРЫВА на стр. 5.
Обеспечьте надлежащую вентиляцию системы
в соответствии с применяемой схемой установки.
При перекачивании легковоспламеняемых или опасных
жидкостей, отработанный воздух следует отводить
в безопасное место подальше от людей, животных,
зон обработки пищевых продуктов и всевозможных
источников возгорания.
Повреждение диафрагмы приведет к попаданию
перекачиваемой жидкости в выпускаемый воздух.
Установите подходящий контейнер в конце линии
выпуска воздуха для сбора жидкости. См. Рис. 5.
03942
FBEC
A
D
P
T
U
ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ ДЛЯ ОТРАБОТАННОГО ВОЗДУХА
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
A Линия подачи воздуха
B Главный воздушный клапан
стравливающего типа
(обязательный компонент для насоса)
C Регулятор подачи воздуха
D Быстроразъемное соединение линии
подачи воздуха
E Главный воздушный клапан
(для принадлежностей)
F Фильтр воздушной линии
P Шумоглушитель
T Заземленный шланг для выпуска
отработанного воздуха
U Контейнер для удаленного выпуска
отработанного воздуха
