3A2985 31

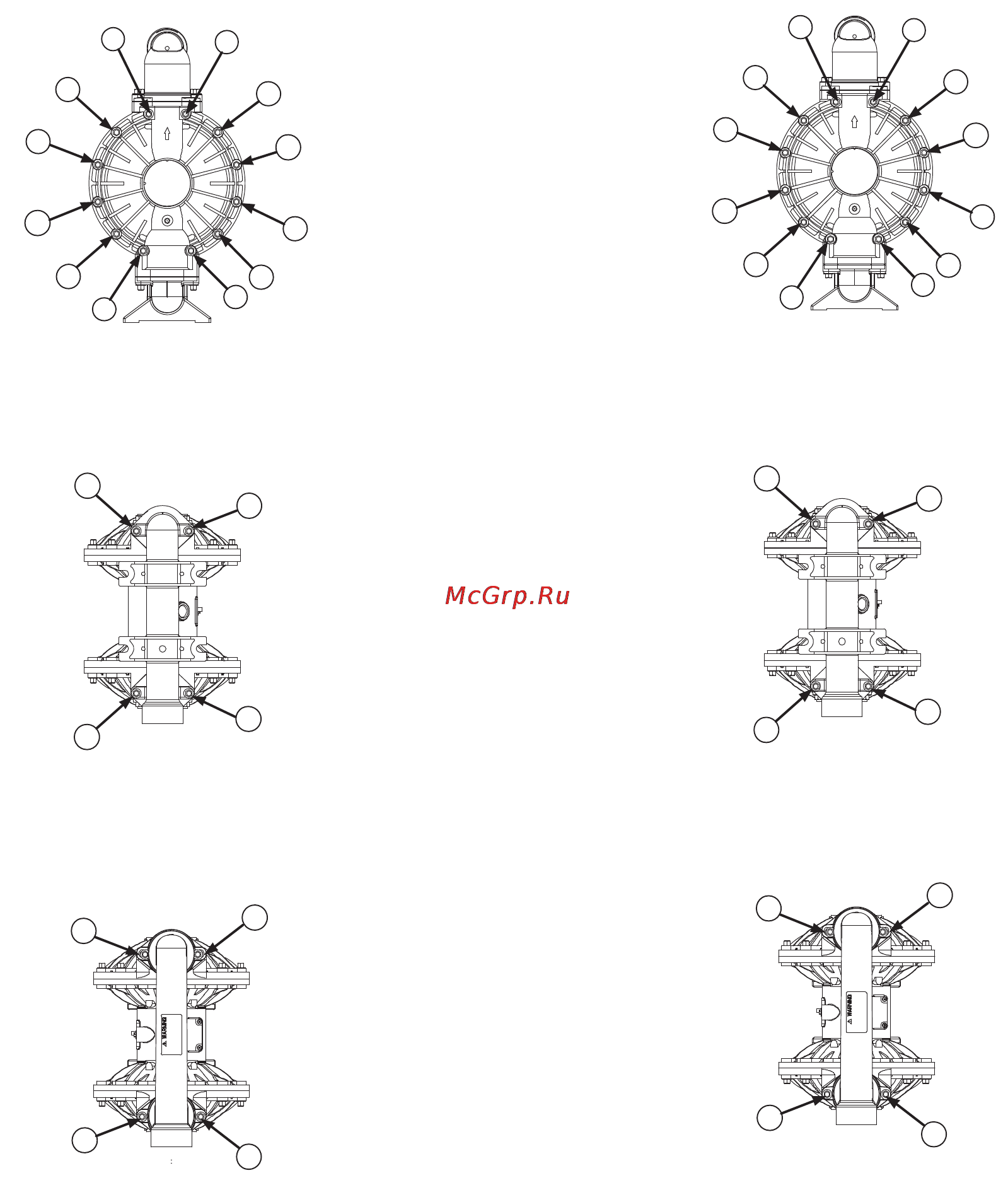

Последовательность затяжки
Насосы из алюминия
Номера моделей: DF3___, DG3___, DFH___, DGH___, DFC___,
DGC___, DFG___, DGG___ и 232503.
Всегда соблюдайте последовательность затяжки, когда
необходимо затянуть крепежные элементы.
1. Левая/правая крышки жидкостной секции
Затяните болты с усилием 190-220 дюймов на фунт (22-25 Нм)
ВИД СБОКУ
2. Впускной коллектор
Затяните болты с усилием 120-150 дюймов на фунт (14-17 Нм)
ВИД СНИЗУ
3. Выпускной коллектор
Затяните болты с усилием 120-150 дюймов на фунт (14-17 Нм)
ВИД СВЕРХУ
Насосы из ковкого чугуна и нержавеющей стали
Номера моделей: DF4___, DG4___, DF6___, DG6___, DFD___,
DGD___, DFF___, DGF___, DV4___, DVD___
Всегда соблюдайте последовательность затяжки,
когда необходимо затянуть крепежные элементы.
1. Левая/правая крышки жидкостной секции
Затяните болты с усилием 190-220 дюймов на фунт (22-25 Нм)
ВИД СБОКУ
2. Впускной коллектор
Затяните болты с усилием 190-220 дюймов на фунт (22-25 Нм)
ВИД СНИЗУ
3. Выпускной коллектор
Затяните болты с усилием 190-220 дюймов на фунт (22-25 Нм)
ВИД СВЕРХУ
