22 3A2985
Обслуживание
РИС. 13_____________________________________________________________________________________________________________
03951
25
23
22
1
19
15
12
16
H
M
1
1
1
2
2
2
3
1

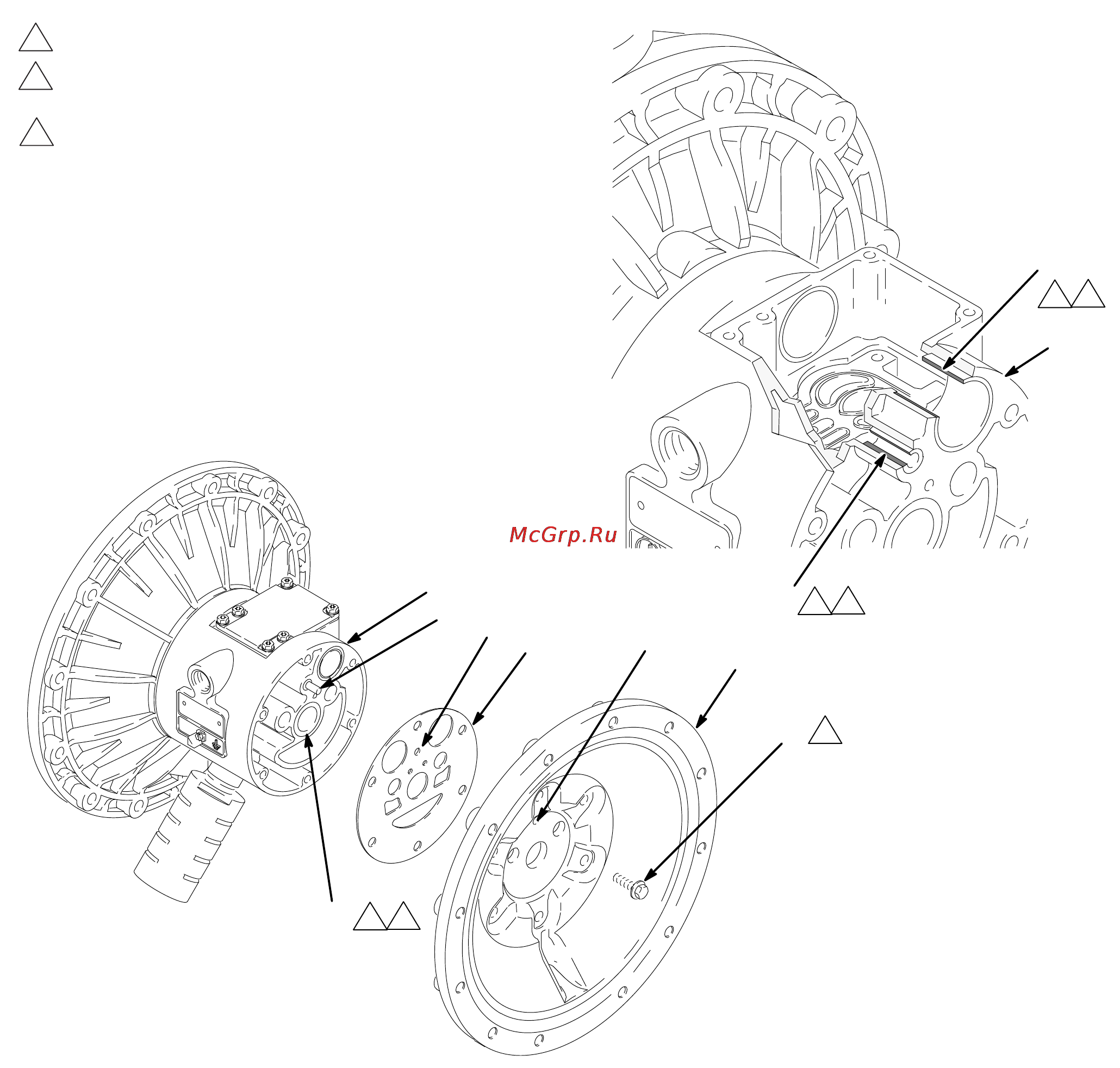

03952B
Вставьте подшипники коническими концами вперед.
Установите подшипники методом прессования так, чтобы они были
заподлицо с поверхностью центрального корпуса (1).
Нанесите резьбовой герметик средней прочности (синего цвета)
на резьбы. Затяните с усилием 120 - 150 дюймов на фунт (14 - 17 Нм).
1
2
3
Детальный вид подшипников
воздушного клапана
