63A2985
Установка
Общие сведения
Представленная на Рис. 2 типовая схема установки является
лишь руководством по выбору и установке компонентов
системы. За помощью в разработке системы, отвечающей
Вашим требованиям, обращайтесь к своему дистрибьютору
от фирмы Graco или в службу технической поддержки
фирмы Graco (см. оборотную страницу).
Всегда используйте только оригинальные детали и
вспомогательные принадлежности от фирмы Graco.
Справочные номера и буквы в скобках относятся
к указаниям на рисунках и в списках деталей,
которые приводятся на стр. 26 - 27.
Насос очень тяжелый. Если его необходимо переместить,
то привлеките к процедуре подъема двух человек, которые
должны крепко взяться за выпускной коллектор (103).
Смотрите раздел Р
ИС. 3 на стр. 9.
Затяжка винтов перед первым
использованием
Перед первым использованием насоса, проверьте и
подзатяните все наружные крепежные элементы. Смотрите
раздел Последовательность затяжки, стр. 31. После первого
дня работы, подзатяните крепежные элементы. Хотя
интенсивность эксплуатации насоса может различаться, общей
рекомендацией является подзатяжка крепежных элементов
через каждые два месяца.
Заземление
Для снижения риска образования статических разрядов,
заземлите насос и все другое оборудование, используемое или
находящееся в зоне перекачивания жидкости. Ознакомьтесь
с местными электротехническими правилами и нормами
касательно подробных инструкций по заземлению для Вашего
региона и типа оборудования. Заземлите все указанное
оборудование:

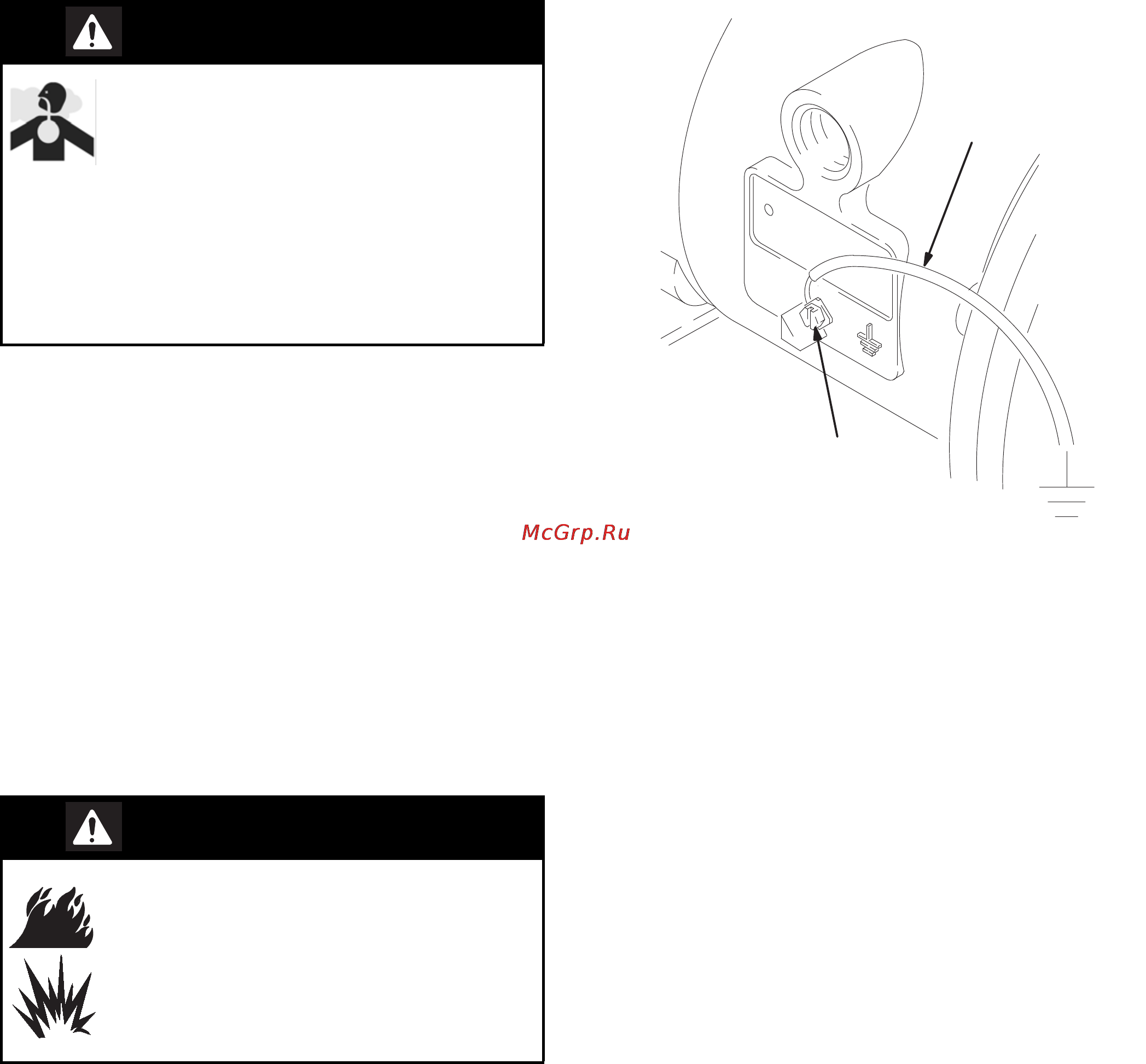

Насос: Используйте провод и зажим заземления, как
показано на Р
ИС. 1. Ослабьте затяжку винта заземления (W).
Вставьте один конец провода (Y) заземления, сечение
которого должно составлять не менее 1,5 мм² (12 ga), за винт
заземления и надежно затяните винт. Подсоедините конец
зажима провода заземления к точке действительного
грунтового заземления. Заказывайте деталь № 222011,
провод и зажим заземления.
РИС. 1_________________________________________________
Шланги для воздуха и жидкости: Чтобы обеспечить
целостность цепи заземления, используйте только
заземленные шланги с максимальной совокупной длиной
150 м (500 футов).
Воздушный компрессор: Соблюдайте рекомендации
производителя.
Все емкости для растворителя, используемого при
промывке: Выполняйте местные нормативные требования.
Используйте только металлические емкости, которые
являются токопроводящими. Не ставьте емкость на
токонепроводящую поверхность, как например, бумагу или
картон, так как это нарушит целостность цепи заземления.
Контейнер для подачи жидкости: Выполняйте местные
нормативные требования.
ПРЕДУПРЕЖДЕНИЕ
ОПАСНЫЕ ЖИДКОСТИ
Для снижения риска получения серьезной
травмы, попадания брызг в глаза или на кожу
и проливания токсичной жидкости никогда
не перемещайте или не поднимайте насос,
находящийся под давлением. В случае падения,
жидкостная секция может разорваться.
Прежде чем перемещать или поднимать насос,
всегда выполняйте предупреждение раздела
Процедура снятия давления на стр. 11.
ПРЕДУПРЕЖДЕНИЕ
ОПАСНОСТЬ ПОЖАРА И ВЗРЫВА
Этот насос должен быть заземлен. Перед
эксплуатацией насоса, заземлите систему, как
описано ниже. Прочтите также раздел
ОПАСНОСТЬ ПОЖАРА И ВЗРЫВА, на стр. 4.
02646
B
Y
W
