14 3A2985
Обслуживание
Ремонт воздушного клапана
Необходимые инструменты
Динамометрический гаечный ключ
Отвертка с жалом звездообразной формы (T20) или
торцевой ключ на 7 мм (9/32 дюйма)
Плоскогубцы с остроконечными губками
Съемник для уплотнительных колец
Смазка на литиевой основе
ПРИМЕЧАНИЕ: Можно приобрести ремонтные комплекты
для воздушного клапана под номером 236273 (модели
с центральным корпусом из алюминия) и под номером 255061
(модели с центральным корпусом из нержавеющей стали).
Смотрите стр. 26. Детали, входящие в этот комплект, отмечены
соответствующим символом, например (4†§). Для получения
наилучших результатов, используйте все входящие в комплекты
детали.
Разборка
1. Выполните предупреждение раздела Процедура сброса
давления на стр. 11.
2. С помощью отвертки с жалом звездообразной формы (T20)
или торцевого ключа на 7 мм (9/32 дюйма) выкрутите шесть
винтов (3), снимите крышку воздушного клапана (2) и
извлеките прокладку (4). См. Рис. 6.
3. Сместите каретку клапана (5) в центральное положение
и извлеките ее из углубления. Извлеките блок клапана (7)
и уплотнительное кольцо (6) из каретки. Используя
плоскогубцы с остроконечными губками, извлеките
из углубления блок управления (18), удерживая
его вертикально. См. Рис. 7.
4. Стяните два приводных поршня (11) с подшипников (12).
Извлеките уплотнения П-образного сечения (10) из
поршней. Вытащите направляющие стержни (16) из
подшипников (15). Снимите уплотнительные кольца (17)
с направляющих стержней. См. Рис. 8.
5. Осмотрите пластину клапана (8), не снимая ее. Если пластина
повреждена, то выкрутите три винта (3) с помощью отвертки
с жалом звездообразной формы (T20) или торцевого ключа
на 7 мм (9/32 дюйма). Снимите пластину клапана (8) и, для
моделей с центральным корпусом из алюминия, извлеките
уплотнение (9). См. Рис. 9.
6. Осмотрите подшипники (12, 15), не снимая их. См. Рис. 8.
Подшипники имеют коническую форму, и если они
повреждены, то извлекать их следует снаружи. Для этого
необходимо разобрать жидкостную секцию насоса.
Смотрите стр. 21.
7. Тщательно очистите все детали и убедитесь в отсутствии
признаков износа или повреждений. При необходимости,
выполните замену. Соберите обратно, как пояснено
на стр. 15.

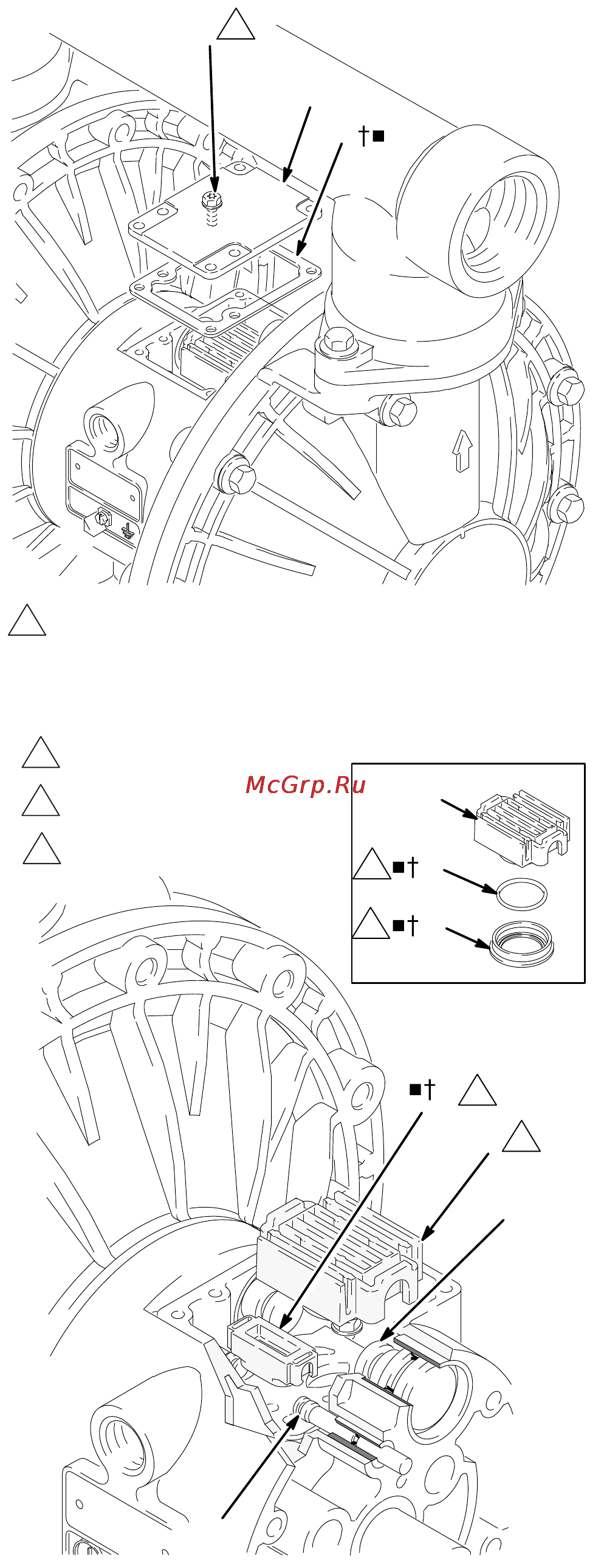

РИС. 6_________________________________________________
Р
ИС. 7_________________________________________________
03944
3
2
4
2
Затяните с усилием 5,6– 6,8 Нм (50– 60 дюймов на фунт).
2
03945
18
5
1
7
6
5
2
3
3
11
16
Смотрите детальный вид справа.
Консистентная смазка
Нанесите смазку на нижнюю
поверхность.
1
2
3
