18 3A2985
Обслуживание
Ремонт диафрагмы
Необходимые инструменты
Динамометрический гаечный ключ
Торцевой ключ на 10 мм
Торцевой ключ на 13 мм.
Торцовый ключ на 15 мм (модели из алюминия) или
торцовый ключ на 1 дюйм (модели из нержавеющей стали)
Гаечный ключ с открытым зевом на 19 мм.
Съемник для уплотнительных колец
Смазка на литиевой основе
Разборка
ПРИМЕЧАНИЕ: Доступен комплект деталей для ремонта
жидкостной секции. Для того, чтобы заказать правильный
комплект к Вашему насосу, смотрите стр. 25. Детали
комплекта отмечены звездочкой, например (401*).
Для получения наилучших результатов, используйте
все входящие в комплекты детали.
1. Выполните предупреждение раздела Процедура сброса
давления на стр. 11.
2. Снимите коллекторы и разберите шаровые обратные
клапаны, как описано на стр. 16.
3. С помощью торцевых ключей на 10 и 13 мм выкрутите
винты (106 и 112), крепящие крышки жидкостной секции
(101) к крышкам воздушной секции (23). Снимите крышки
(101) секции жидкости с насоса. См. Р
ИС. 11.

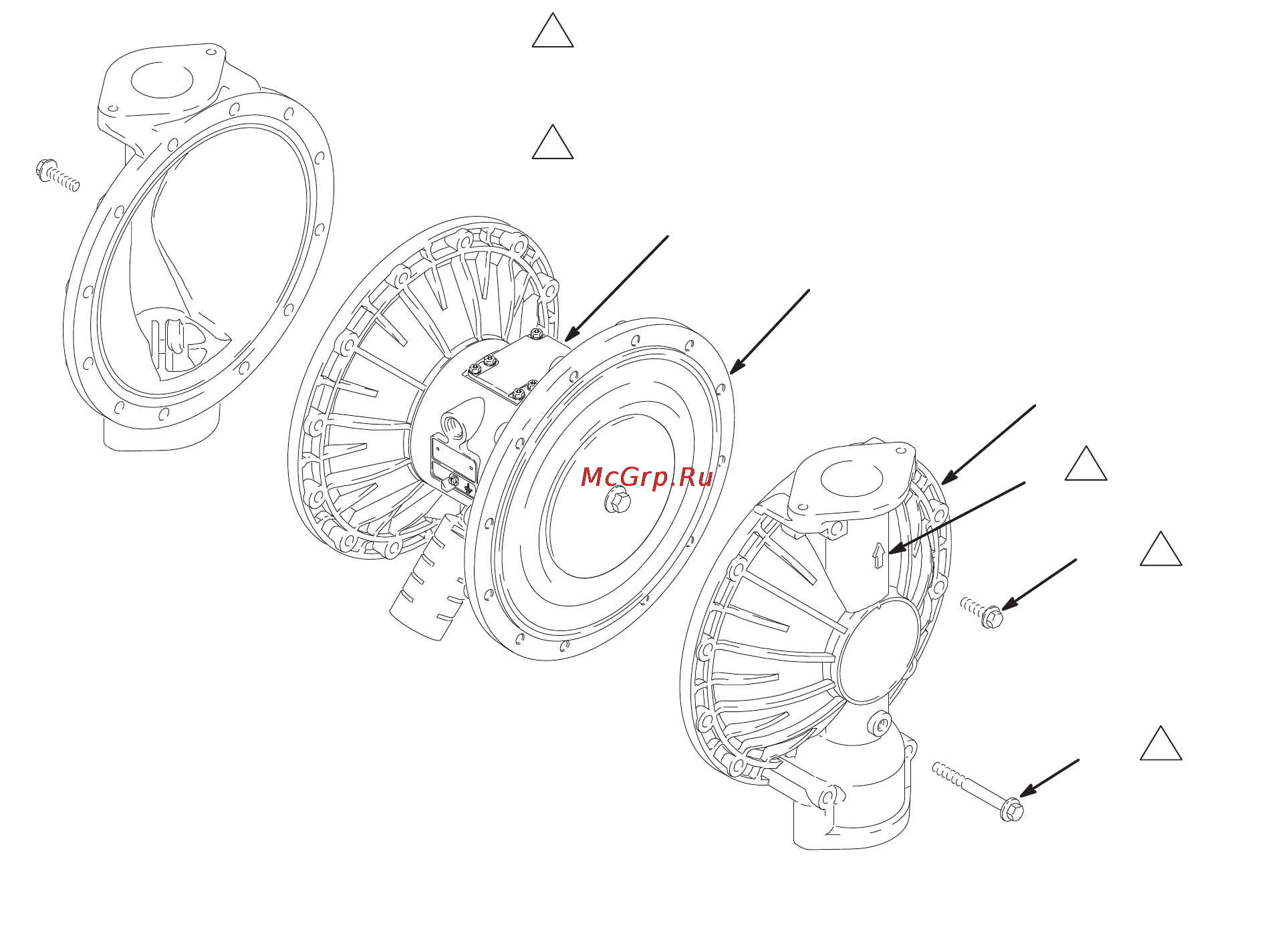

РИС. 11_____________________________________________________________________________________________________________
23
101
A
2
B
1
106
112
1
03949B
Нанесите резьбовой герметик средней прочности (синего цвета)
на резьбы. Сначала необходимо затянуть восемь длинных винтов (112),
а затем короткие винты (106). Затяните с усилием 22– 25 Нм
(190–220 дюймов на фунт). См. Последовательность затяжки на стр. 31.
Стрелка (A) должна указывать в сторону воздушного клапана (B).
1
2
