3A2985 15
Обслуживание

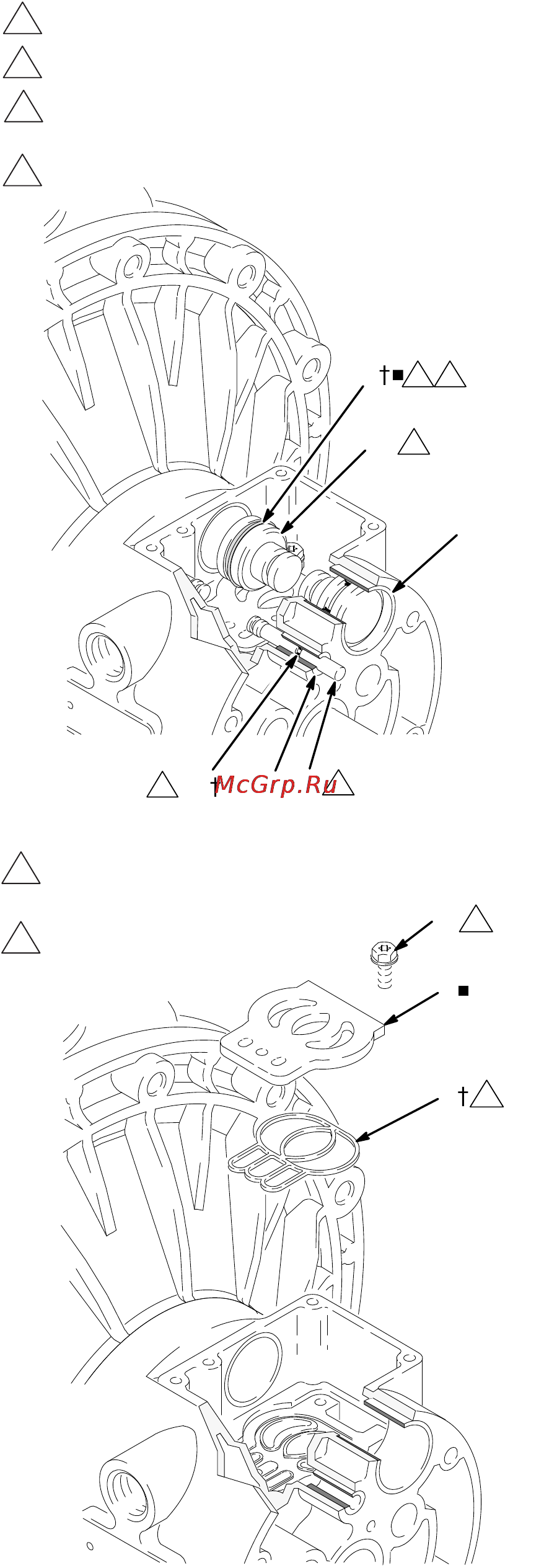

РИС. 8_________________________________________________
Р
ИС. 9_________________________________________________
Повторная сборка
1. Если были сняты подшипники (12, 15), то установите новые,
как описано на стр. 21. Соберите обратно жидкостную
секцию.
2. Для моделей с центральным корпусом из алюминия
вставьте уплотнение пластины клапана (9†) в паз на нижней
стороне углубления клапана. Закругленная сторона
уплотнения должна быть обращена вниз в канавку.
См. Р
ИС. 9.
3. Установите пластину клапана (8) в углубление. Для
моделей с центральным корпусом из алюминия, пластина
является реверсивной, так что любая сторона может быть
обращена вверх. Вкрутите три винта (3) с помощью
отвертки с жалом звездообразной формы (T20) или
торцевого ключа на 7 мм (9/32 дюйма). Затягивайте винты
до тех пор, пока нижняя часть винтов не выступит из
корпуса. См. Р
ИС. 9.
4. Установите уплотнительное кольцо (17†) на каждый
направляющий штифт (16). Нанесите смазку на штифты
и уплотнительные кольца. Вставьте штифты в подшипники
(15), узким концом вперед. См. Р
ИС. 8.
5. Установите кольцо П-образного сечения (10†) на каждый
приводной поршень (11) так, чтобы кромки колец были
обращены к узким концам поршней. См. Р
ИС. 8.
6. Нанесите смазку на кольца П-образного сечения (10†)
и приводные поршни (11). Вставьте приводные поршни
в подшипники (12), широким концом вперед. Оставьте
узкие концы поршней снаружи. См. Р
ИС. 8.
7. Нанесите смазку на нижнюю поверхность блока
управления (18†) и установите блок так, чтобы его
выступы зафиксировались в канавках на концах
направляющих штифтов (16). См. Р
ИС. 7.
8. Нанесите смазку на уплотнительное кольцо (6†)
и установите его на блок клапана (7†). Установите
блок на каретку клапана (5). Нанесите смазку на нижнюю
поверхность блока клапана. См. Р
ИС. 7.
9. Установите каретку клапана (5) так, чтобы ее выступы
вошли в пазы на узких концах приводных поршней (11).
См. Р
ИС. 7.
10. Совместите прокладку (4†) и крышку (2) клапана с шестью
отверстиями в центральном корпусе (1). Закрепите шестью
винтами (3) с помощью отвертки с жалом звездообразной
формы (T20) или торцевого ключа на 7 мм (9/32 дюйма).
Затяните с усилием 5,6– 6,8 Н•м (50– 60 дюймов на фунт).
См. Р
ИС. 6.
03946
17 16
11
10
12
15
1
2
3
4
2
Вставьте узким концом вперед.
Консистентная смазка
Установите с рабочими кромками, обращенными к узкому
концу поршня (11).
Вставьте широким концом вперед.
1
2
3
4
03947
8
9
3
1
2
Закругленная сторона должна быть обращена вниз (только для
моделей с центральным корпусом из алюминия).
Затягивайте винты до тех пор, пока их
нижний конец не выступит из корпуса.
1
2
