Graco Husky 2150 [32/36] Габаритные размеры
![Graco Husky 2150 [32/36] Габаритные размеры](/views2/1193870/page32/bg20.png)
32 3A2985

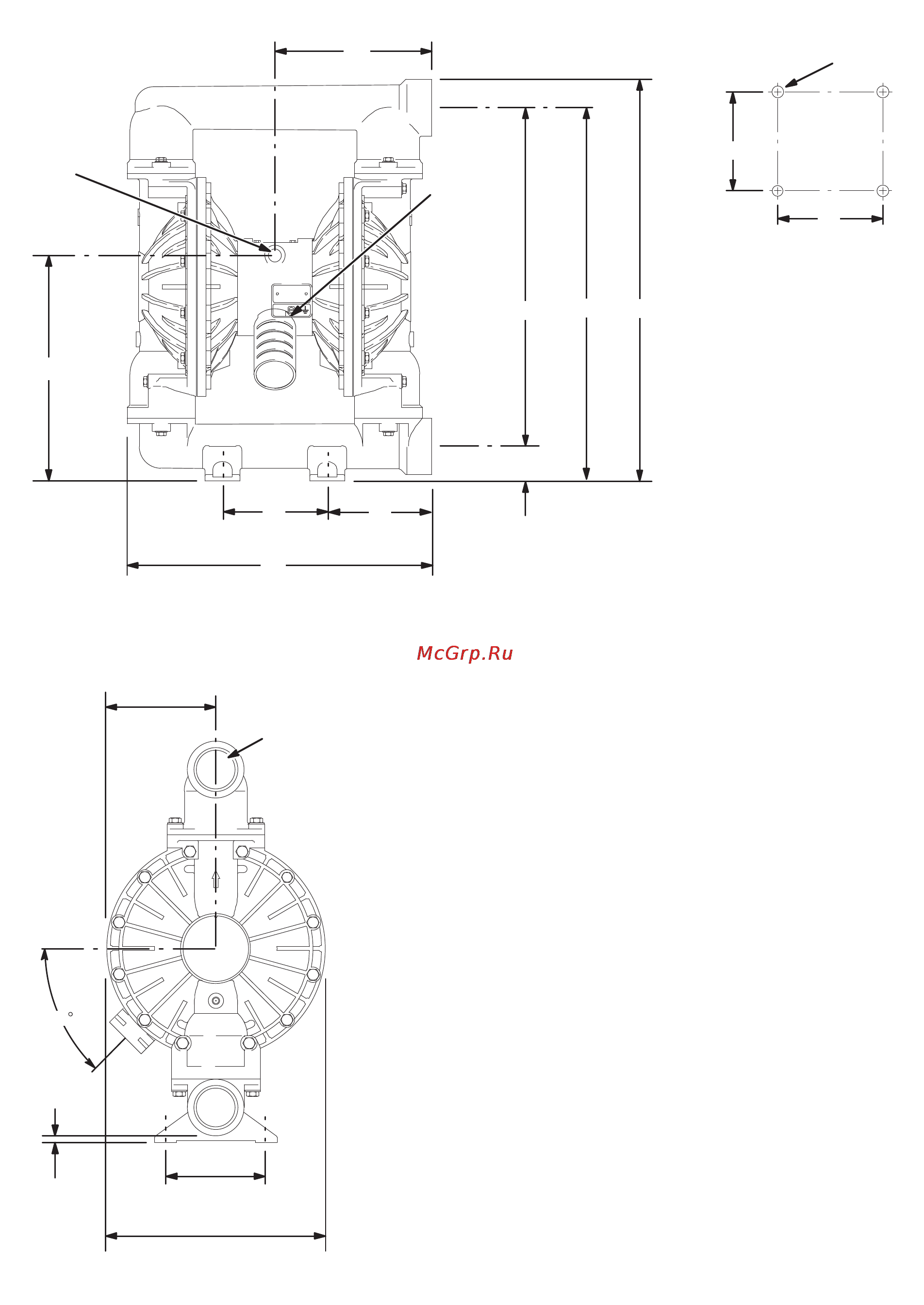

Габаритные размеры
7440B
C
J
F
H
G
E
B
K
45
D
D
L
M
ВИД СПЕРЕДИ
СХЕМА РАСПОЛОЖЕНИЯ ОТВЕРСТИЙ ДЛЯ МОНТАЖА НАСОСА
Четыре отверстия диаметром
16 мм (0,625 дюйма)
Впускное отверстие
для воздуха,
1/2 npt(f)
Выпускное
отверстие для
отработанного
воздуха,
3/4 npt(f)
(глушитель
прилагается)
ВИД СБОКУ
6,25 дюйма
(158,8 мм)
Диаметр отверстия - 2 дюйма
(50,8 мм)
6 дюймов
(152,5 мм)
Размеры B, C, F, G, H и M могут
отличаться на величину до 6,3 мм
(1/4 дюйма) в зависимости от
материала седла и диафрагмы,
установленных в насосе.
