Graco Husky 2150 [20/36] Обслуживание
![Graco Husky 2150 [20/36] Обслуживание](/views2/1193870/page20/bg14.png)
20 3A2985
Обслуживание

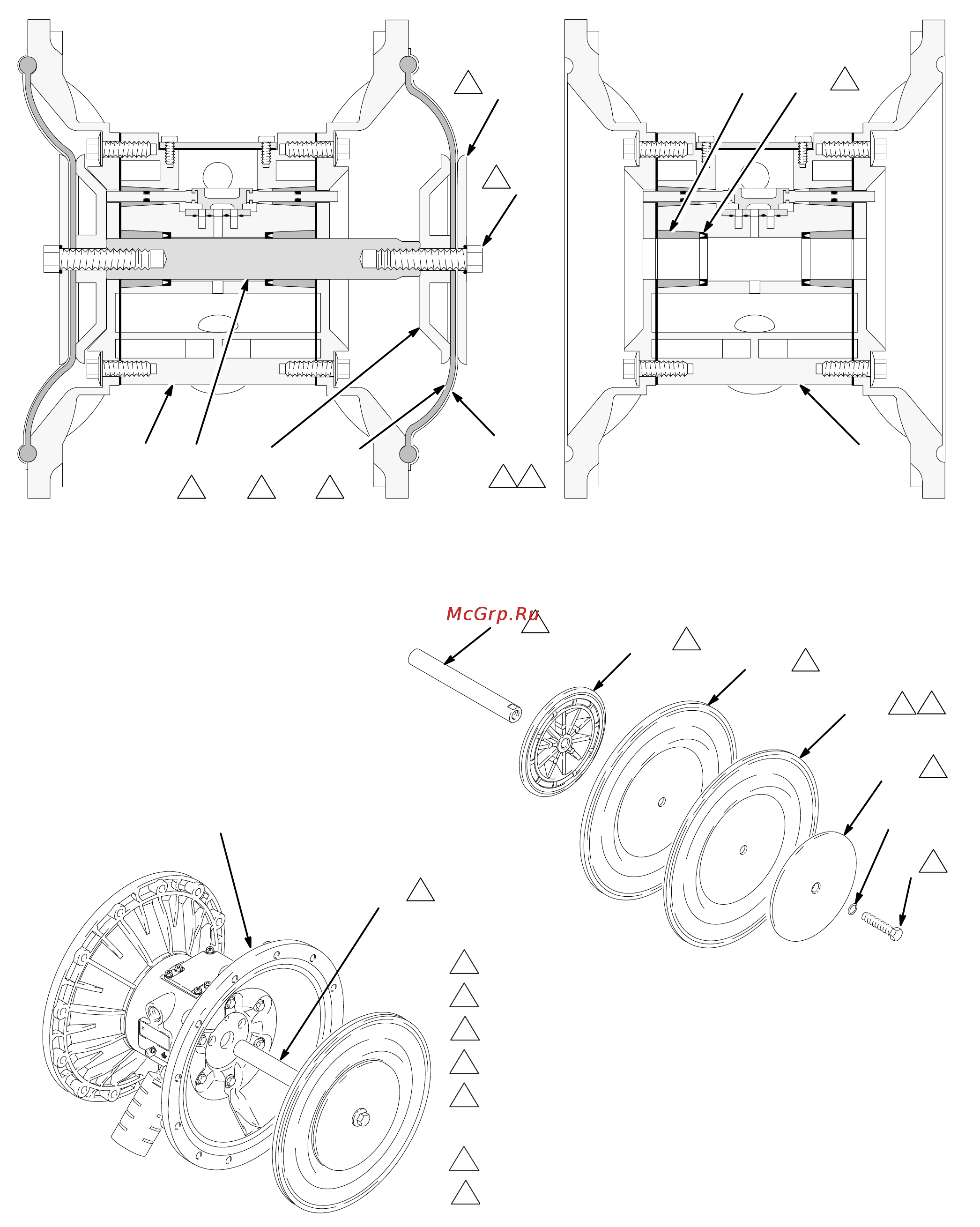

РИС. 12_____________________________________________________________________________________________________________
03982A03981A
24 104 401*
403*
107
105
19 402*
1
1
1
2
3
3
4
5
6
7
Вид в разрезе с установленными диафрагмами Вид в разрезе со снятыми диафрагмами
03950B
24
104
403*
401*
108*
107
24
3
3
1
4
4
5
6
105
2
7
Кромки обращены из корпуса (1) наружу.
Скругленная сторона обращена к диафрагме (401).
Воздушная сторона должна быть обращена к центральному корпусу (1).
Нанесите смазку.
Нанесите закрепитель резьбы средней прочности (синего цвета).
Затяните с усилием 27– 34 Нм (20– 25 футов на фунт) при максимальной
скорости 100 об/мин.
Используется только в моделях с диафрагмами из ПТФЭ.
Сторона с углублением обращена к диафрагме (401).
1
2
3
4
5
6
7
