3A2985 9
Установка
Изменение ориентации впускного
и выпускного отверстий для жидкости
Насос поставляется со впускным (R) и выпускным (S)
отверстиями для жидкости, направленными в одну сторону.
См. Р
ИС. 3. Чтобы изменить ориентацию впускного
и/или выпускного отверстий:
1. Открутите винты (106), крепящие впускной (102)
и/или выпускной (103) коллекторы к крышкам (101).
2. Переверните коллектор и закрепите его обратно.
Установите винты и затяните их с усилием 14– 17 Нм
(120–150 дюймов на фунт) на алюминиевых насосах.
Затяните винты с усилием 22–25 Нм (190–220 дюймов
на фунт) на насосах из ковкого чугуна и нержавеющей
стали. См. Последовательность затяжки на стр. 31.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Нанесите резьбовой герметик средней прочности (синего цвета)
на резьбы. Затяните с усилием 14– 17 Нм (120– 150 дюймов на фунт)
на алюминиевых насосах. Затяните винты с усилием 22–25 Нм
(190–220 дюймов на фунт) для насосов из ковкого чугуна
и нержавеющей стали. См. Последовательность затяжки на стр. 31.
Нанесите резьбовой герметик средней прочности (синего цвета) на
резьбы. Затяните с усилием 22 – 25 Нм (190 – 220 дюймов на фунт).

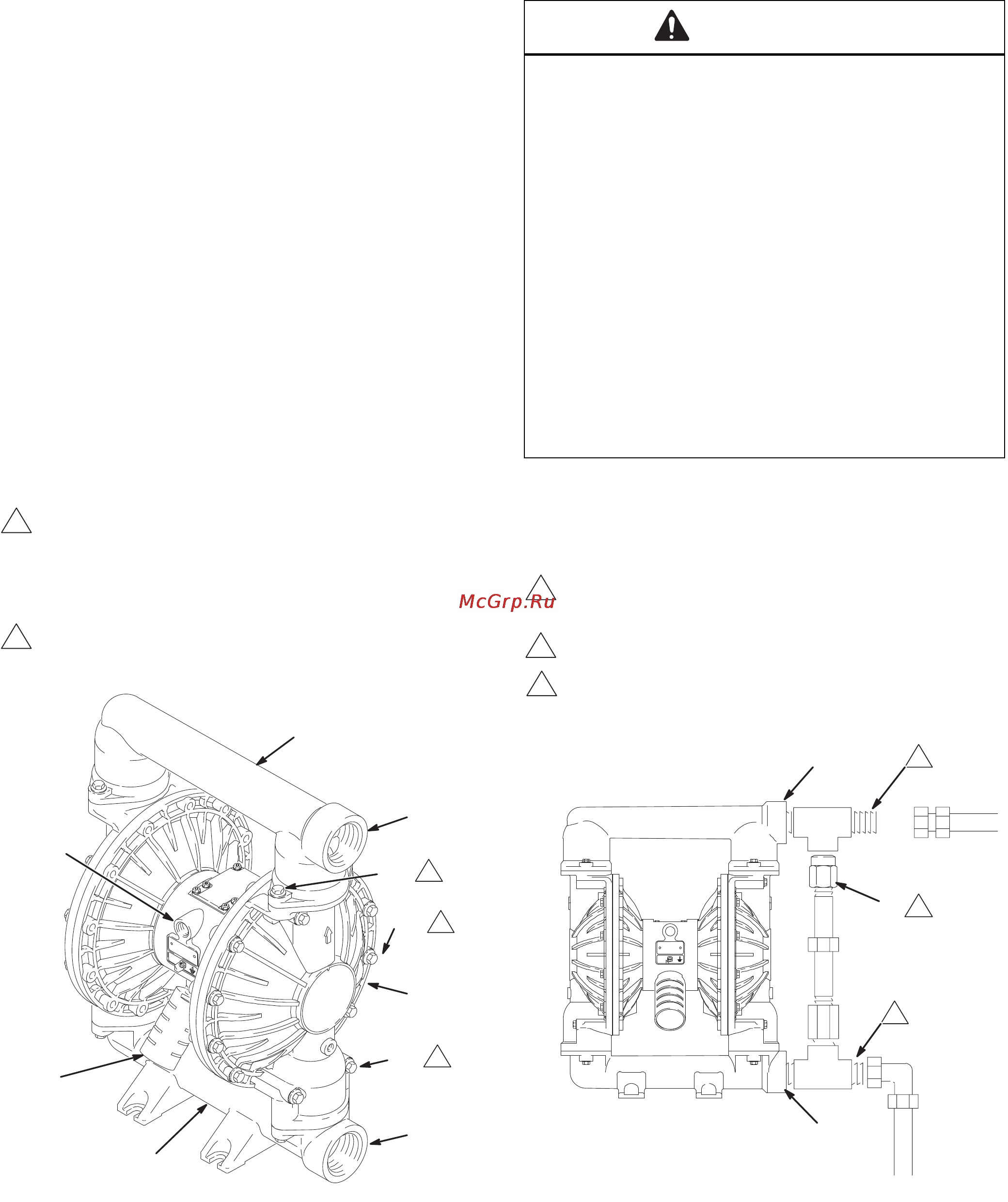

РИС. 3 _________________________________________________
Клапан сброса давления жидкости
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
R Впускное отверстие для жидкости, 2 npt(f)
S Выпускное отверстие для жидкости, 2 npt(f)
V Клапан сброса давления
д/н № 112119 (нержавеющая сталь)
Установите клапан между впускным и выпускным отверстиями для
жидкости.
Подсоедините линию впуска жидкости здесь.
Подсоедините линию выпуска жидкости здесь.
РИС. 4_________________________________________________
NВпускное отверстие для
воздуха, 1/2 npt(f)
P Шумоглушитель Отверстие для
выпуска отработанного
воздуха, 3/4 npt(f)
RВпускное отверстие для
жидкости, 2 npt(f )
S Выпускное отверстие для
жидкости, 2 npt(f )
101 Крышки
102 Впускной коллектор для
жидкости
103 Выпускной коллектор для
жидкости
106 Болты коллектора и крышки
112 Винты крышки (верхние и
нижние)
1
2
03940B
N
P
R
S
1
103
102
101
106
112
2
106
2
Показана модель из алюминия
ВНИМАНИЕ
В некоторых системах может потребоваться установка
клапана сброса давления на выпуске насоса, чтобы
предотвратить избыточное давление и разрыв насоса
или шланга. Смотрите Рис. 4
Температурное расширение жидкости в выпускной линии
может стать причиной избыточного давления. Это может
произойти при использовании длинных линий подачи
жидкости, подверженных нагреву солнечными лучами
или температурой окружающей среды, или в случае
перекачивания жидкости из холодной зоны в теплую
(например, из подземной емкости).
Избыточное давление может также возникнуть при
использовании насоса Husky для подачи жидкости
на поршневой насос, когда впускной клапан поршневого
насоса не закрывается, что приводит к созданию пробки
ввыпускной линии.
1
2
3
R
S
1
2
V
3
03941B
