83A2985
Установка
Линия выпуска жидкости
1. Используйте заземленные шланги для жидкости (L).
Размер впускного патрубка насоса для жидкости (S)
составляет 2 дюйма npt(f). Плотно вкрутите фитинг
для жидкости в впускной патрубок насоса.
2. Установите клапан (J) для слива жидкости рядом
с выпускным отверстием для жидкости. Смотрите
пункт ПРЕДУПРЕЖДЕНИЕ, приведенный выше.
3. Установите запорный клапан (K) в линии выпуска жидкости.
РИС. 2______________________________________________________________________________________________________________
ПРЕДУПРЕЖДЕНИЕ
Клапан (J) слива жидкости необходим в системе для снятия
давления в шланге в случае его закупорки. Клапан слива
снижает риск получения серьезной травмы, включая
попадание жидкости в глаза или на кожу, а также
загрязнение опасными жидкостями при снятии давления.
Установите клапан рядом с насосным выпускным
отверстием для жидкости. См. Рис. 2.
03943B
Y
J
F
B
E
C
A
D
KL
G
H
R
S
N

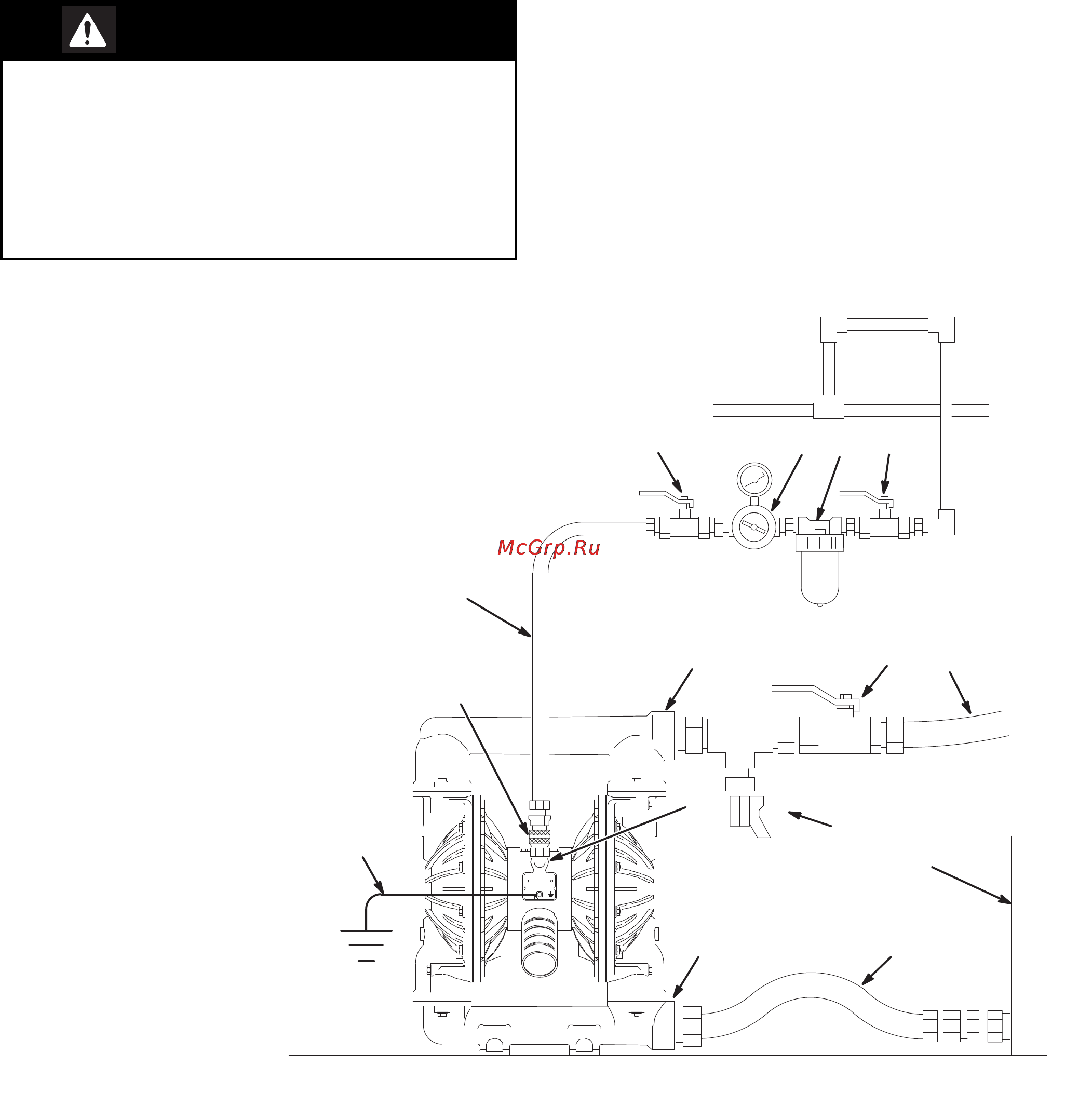

ТИПОВАЯ СХЕМА УСТАНОВКИ НА ПОЛУ
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
A Шланг подачи воздуха
B Главный воздушный клапан стравливающего типа
(обязательный компонент для насоса)
C Регулятор подачи воздуха
D Быстроразъемное соединение линии подачи воздуха
E Главный воздушный клапан (для принадлежностей)
F Фильтр воздушной линии
G Шланг всасывания жидкости
H Подача жидкости
J Клапан слива жидкости (обязательный компонент)
K Запорный клапан для жидкости
L Шланг для жидкости
N Впускное отверстие для воздуха, 1/2 npt(f)
R Впускное отверстие для жидкости, 2 npt(f)
S Выпускное отверстие для жидкости, 2 npt(f)
Y Провод заземления (обязательный компонент;
смотрите инструкции по установке на стр. 6)
