Обслуживание
Ремонт шарового обратного
клапана
Необходимые инструменты
Динамометрический гаечный ключ
Торцевой ключ на 10 мм
Съемник для уплотнительных колец
Разборка
ПРИМЕЧАНИЕ: Доступен комплект деталей для ремонта
жидкостной секции. Для того, чтобы заказать правильный
комплект к Вашему насосу, смотрите стр. 25. Детали комплекта
отмечены звездочкой, например (201*). Для получения
наилучших результатов, используйте все входящие в комплекты
детали.
ПРИМЕЧАНИЕ: Для обеспечения надлежащей посадки шаров
(301), всегда заменяйте седла (201) при замене шаров.
ПРИМЕЧАНИЕ: (Вариант с удлинителем) Чтобы обеспечить
надлежащее уплотнение удлинителя (115), всегда заменяйте
уплотнительные кольца (116) при замене шаров.
1. Выполните предупреждение раздела Процедура сброса
давления на стр. 11. Отсоедините все шланги.
2. Снимите насос с его места крепления.
3. С помощью торцевого ключа на 10 мм выкрутите четыре
винта (106), крепящих выпускной коллектор (103)
к крышкам жидкостной секции (101). Смотрите Рис. 10.
4. Извлеките из коллектора седла (201), шары (301)
и уплотнительные кольца (202).
ПРИМЕЧАНИЕ: В некоторых моделях уплотнительные кольца
(202) не используются.
5. Переверните насос и снимите впускной коллектор (102).
Извлеките седла (201), шары (301) и уплотнительные кольца
(202) из крышек жидкостной секции (101).
Повторная сборка
1. Тщательно очистите все детали и убедитесь в отсутствии
признаков износа или повреждений. При необходимости,
замените детали.
2. Соберите в обратном порядке, соблюдая все примечания,
указанные на Р
ИС. 10. Убедитесь в том, что шаровые
обратные клапаны собраны в точности, как показано
на рисунках. Стрелки (A) на крышках (101) жидкостной
секции должны указывать в направлении выпускного
коллектора (103).

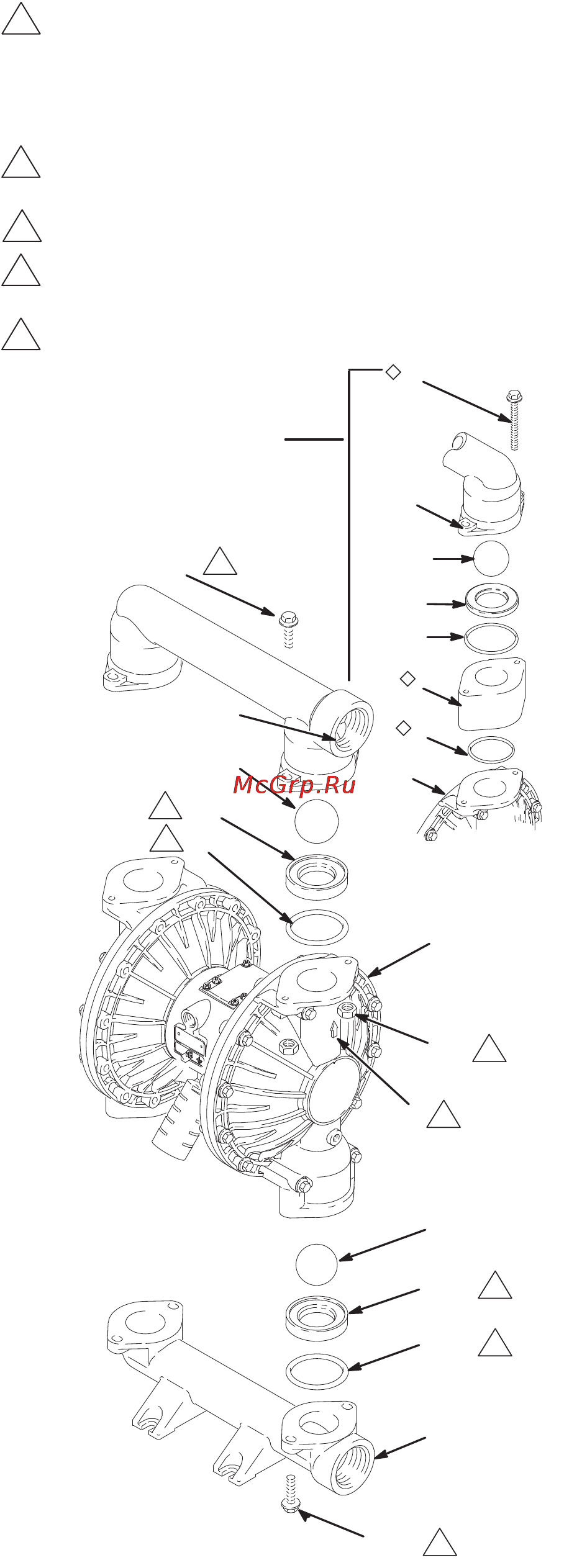

РИС. 10 _______________________________________________
TI0352B
106
103
101
A
*201
*301
106
102
201*
301*
2
1
1
*202
202*
3
3
4
4
113 5
117
103
*301
*201
*202
115
116
101
TI2233A
Нанесите резьбовой герметик средней прочности (синего цвета)
на резьбы. Затяните с усилием 14– 17 Нм (120– 150 дюймов на
фунт) на алюминиевых насосах. Затяните винты с усилием
22–25 Нм (190–220 дюймов на фунт) на насосах из ковкого
чугуна и нержавеющей стали. См. Последовательность
затяжки на стр. 31.
Стрелка (A) должна указывать в сторону выпускного коллектора
(103).
Не используется на некоторых моделях.
Скошенная посадочная поверхность должна быть обращена
в сторону шара (301).
Используется только в моделях из нержавеющей стали.
1
2
3
4
2
5
Только для моделей
с удлинителем.
