23
1. КЛЮЧИ, ДВЕРИ, ОКНА, ПЕДАЛИ
3 – Кольцо регулировки длительности паузы прерывисто-
го режима. В режиме «Авто» служит для регулиров-
ки чувствительности датчика включения стеклоочис-
тителя.
Положения рычага управления омывом
и очисткой стекол (рис. 1.30):

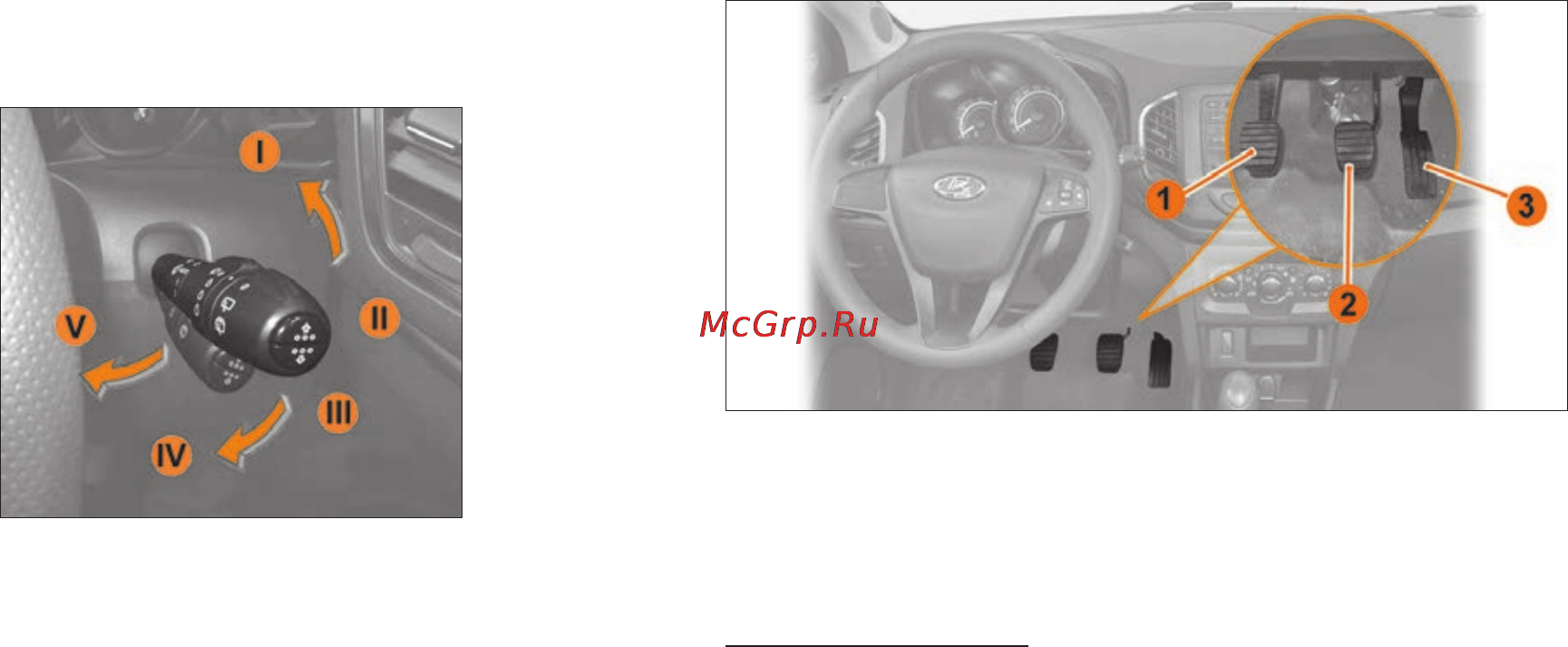

Рис. 1.30. Положения рычага управления омывом
и очисткой стекол
I – Нейтральное положение. Стеклоочистители и омывате-
ли стекол выключены. Положение фиксированное.
II – Включен прерывистый режим или режим «Aвто»
(в вариантном исполнении) работы стеклоочистителя ве-
трового стекла. Положение фиксированное.
III – Включена малая скорость стеклоочистителя ветрового
стекла. Положение фиксированное.
IV – Включена большая скорость стеклоочистителя ветрово-
го стекла. Положение фиксированное.
V – На себя, включен омыватель ветрового стекла. Положе-
ние нефиксированное.
ЗОНА РАСПОЛОЖЕНИЯ ПЕДАЛЕЙ
Перед водительским сиденьем внизу находится зона разме-
щения педалей (рис. 1.31, 1.32).
Рис. 1.31. Зона размещения педалей
1 – Педаль сцепления.
2 – Педаль тормоза.
3 – Педаль акселератора.
ПРЕДУПРЕЖДЕНИЕ!
На водительском месте используйте сертифицирован-
ные коврики (полиуретановые или тканевые), предназна-
ченные именно для данного автомобиля, закрепляющие-
ся с помощью специальных элементов.
Не используйте несколько ковриков, укладывая их один
на другой. Это создает риск блокировки педалей.
Не кладите посторонние предметы на пол в зоне разме-
щения педалей и под сиденье водителя. Предмет может
переместиться и препятствовать управлению автомо-
билем.
