88
5. СИСТЕМА КОРРЕКЦИИ И ПОМОЩИ ПРИ ВОЖДЕНИИ АВТОМОБИЛЯ
препятствия, которые рассеивают или поглощают ультразву-
ковые волны. Это очень низкие, тонкие, заостренные пред-
меты, пуховая одежда, мягкий снег и т.п.
3. Для предотвращения неправильной работы датчики долж-
ны быть чистыми от снега, льда и грязи.
При очистке датчиков нельзя пользоваться твердыми или
острыми предметами. Датчики необходимо беречь от ударов.

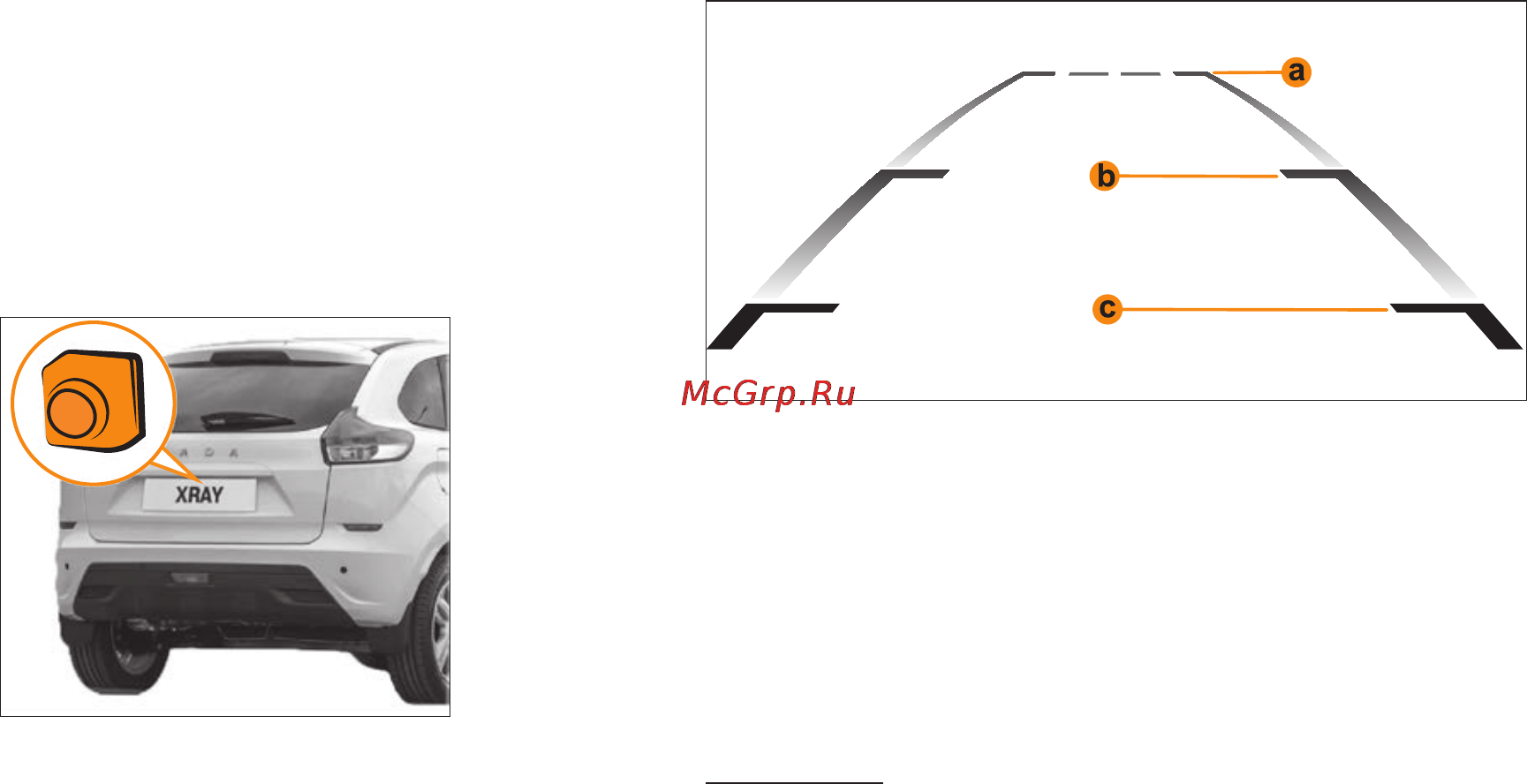

Рис. 5.6. Камера заднего вида
В вариантном исполнении автомобиль оснащается каме-
рой заднего вида (КЗВ).
КЗВ активируется при включении передачи заднего хода и
формирует видеосигнал цветного изображения с парковоч-
ными линиями (рис. 5.7, линии с буквенным обозначением а,
b, с) для отображения обстановки сзади автомобиля.
Сигнал с КЗВ отображается на дисплее мультимедийной систе-
мы. Камера заднего вида установлена в накладке двери задка.
Начальная ширина парковочного коридора (рис. 5.7) соот-
ветствует габаритным размерам автомобиля плюс 200 мм на
каждую сторону.
Рис. 5.7. Изображение статических парковочных линий:
а – зеленая пунктирная отметка. Соответствует расстоянию
4,5–4,6 метра пространства от бампера автомобиля;
b – желтая поперечная отметка. Должна соответствовать
расстоянию 1,3–1,4 метра пространства от бампера ав-
томобиля;
c – красная поперечная отметка. Соответствует расстоянию
0,3–0,4 метра пространства от бампера автомобиля.
ВНИМАНИЕ!
КЗВ является вспомогательной системой, которая по-
могает водителю оценить расстояние до возможных пре-
пятствий.
Для предотвращения некорректной работы камера долж-
на быть чистой от снега, льда и грязи. При очистке каме-
ры нельзя пользоваться твердыми, жесткими или остры-
ми предметами. Камеру нужно беречь от ударов. Замена
КЗВ производится у официальных дилеров LADA.
